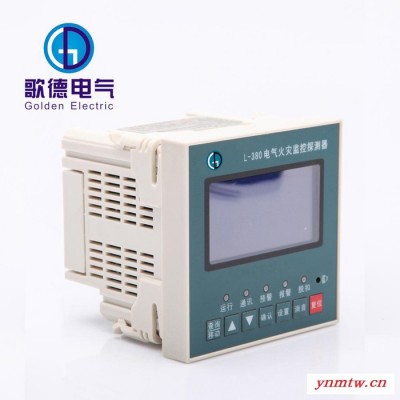

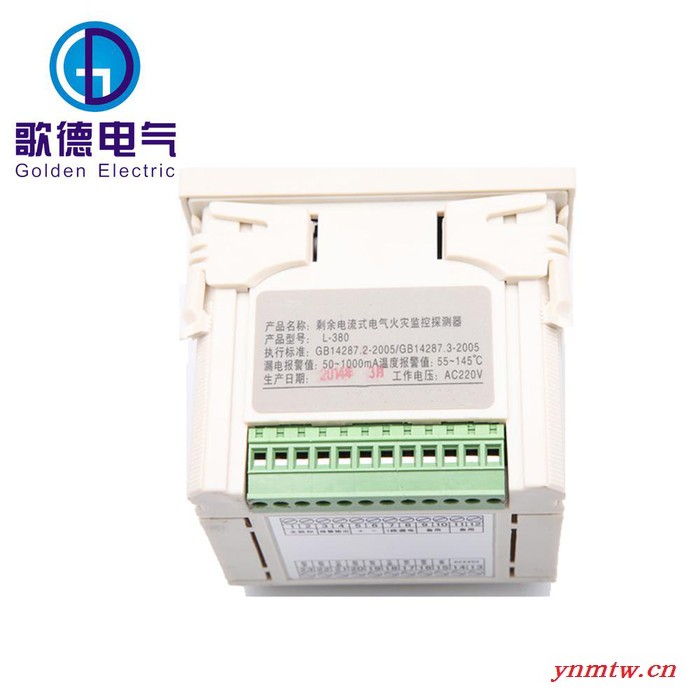

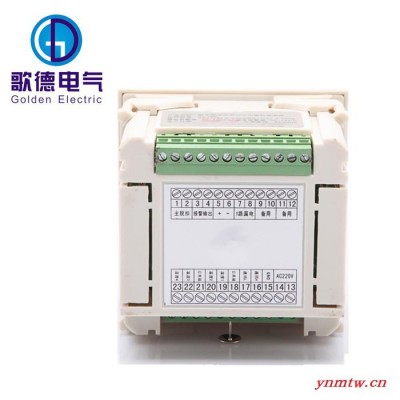

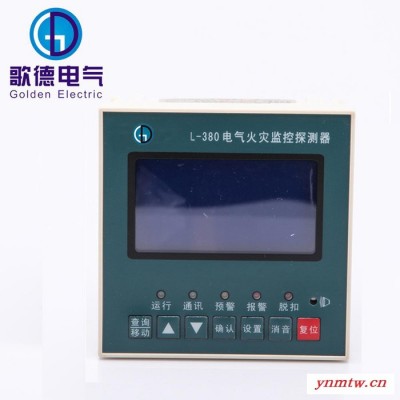

智能火灾监控系统 分体式火灾监控系统 广州歌德GDL-380C型电气火灾监控系统

产地	广东
尺寸	100X100
工作电流	100A
工作电压	220V
环境湿度	小于或等于90%
环境温度	-20~+40
类型	火灾监控系统
品牌	广州歌德
型号	GDL-380 C型

概述：
根据**标准GB14287-2005《电气火灾监控系统》以及相关规范《电气火灾监控系统的设计方法》(暂行规定)，则电气火灾监控系统的基本组成应包括:电气火灾监控设备、剩余电流式电气火灾监控探测器以及测温式电气火灾监控探测器等三个**产品种类所组成。

1、 剩余电流式电气火灾监控探测器又由监控探测器和剩余电流互感器(分对插式、闭合式两种)所组成;测温式电气火灾监控探测器由监控探测器和测温传感器所组成。
2、 剩余电流式电气火灾监控系统采用分层分布式结构，由站控管理层、网络通讯层和现场设备层组成。系统拓扑图如左图所示:各电气火灾监控探测器通过屏蔽双绞线RS485接口，采用MODBUS通讯协议总线型连接接入通讯服务器，然后通过五类线TCP/TP协议进入工业交换机，然后通过光缆到达监控主机。

基本原理：
当电气设备中的电流、温度等参数发生异常或突变时，终端探测头(如剩余电流互感器、温度传感器等)利用电磁场感应原理、温度效应的变化对该信息进行采集，并输送到监控探测器里，经放大、A/D转换、CPU对变化的幅值进行分析、判断，并与报警设定值进行比较，一旦超出设定值则发出报警信号，同时也输送到监控设备中，再经监控设备进一步识别、判定，当确认可能会发生火灾时，监控主机发出火灾报警信号，点亮报警指示灯，发出报警音响，同时在液晶显示屏上显示火灾报警等信息。值班人员则根据以上显示的信息，迅速到事故现场进行检查处理，并将报警信息发送到集中控制台。

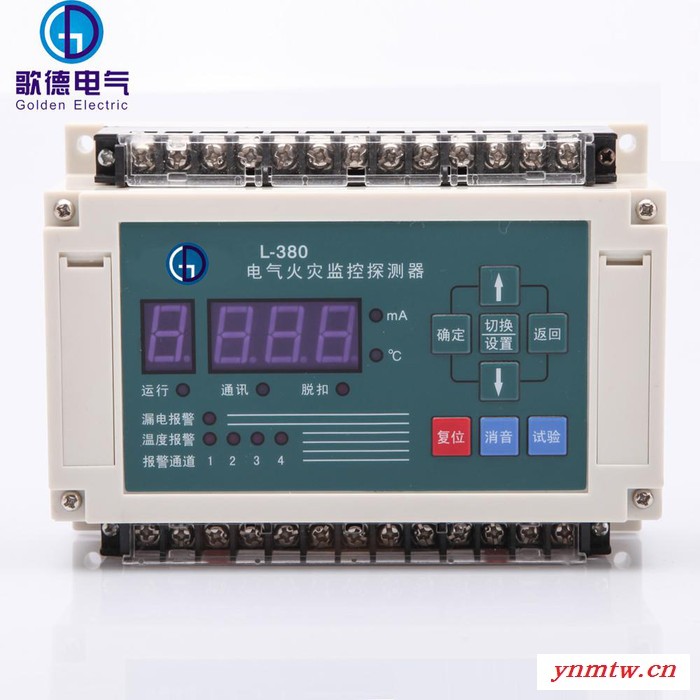

GDL-380系列剩余电流式电气火灾监控器集过电流，剩余电流，温度的检测预警，报警，消防联动及通讯等多种功能于一体，适用于三相四线制380V
及单相制220V的电气线路中，产品具有智能化分析能力的新型防火设备。

功能：
㈠ 剩余电源检测功能
⑵CAN总线通讯功能

⑶预警/报警/脱扣功能
