| 通讯速率 | 9600bps |
|---|---|
| 通讯协议 | MODBUS |
| 继电器路数 | 4路 |
| 接电材质 | Ag合金 |
| 接定负载 | AC250V 3A DC30V 5A |
| 额定通电电流 | 3A |
| 接点电压最大值 | AC277V、 DC30V |
| 接点电流最大值 | AC ： 3A DC ：3A |
| 绝缘电阻 | 1,000MΩ以上 |
| 接点耐压 | AC1,000V 50/60Hz 1min |
| 功率 | 220V |
| 外形尺寸 | 100*70*30 |
| 重量 | 260g |
| 品牌 | Airfactory |
| 型号 | ECM-C-L4 |
ECM（生态链监控系统），广泛应用于生态环境中的温度、湿度、CO2、氨气、氧气、光照、颗粒物等生态环境指标的采集、检测、智能处理。
温湿度遥控单元用来遥控室内的恒温、恒湿设备或相关设备。通过与温湿度采集单元配合使用，实现室内恒温、恒湿自动控制。为适应不同的应用场景，温湿度遥控单元有ECM-SC-TH-L4、ECM-C-L4、ECM-C-W4三个系列产品。主要区别为控制方式及组网通讯方式。
ECM-C-L4内置4组继电器，采用RS485组网通信，5V直流电源适配器供电，继电器的动作指令由上位机发送。该产品为通用产品，与组态软件集成，可适合任意领域的设备远程开关控制；

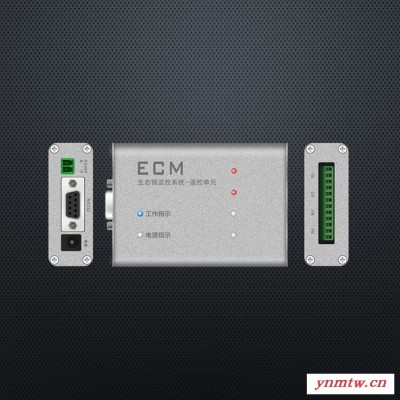

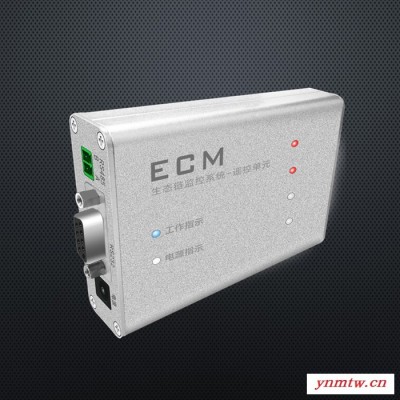

ECM-C -L4配置有4路独立控制继电器，每路继电器都有常开常闭接口。用户可通过监控系统，集中遥控远程控制继电器的开闭。产品采用外置直流5V电源适配器供电。
产品特点：
开放式接入设计，可将任意电气的开关控制接入中控系统
内置4组原装进口欧姆龙继电器，常开、常闭输出，使用灵活
RS485组网通讯，电源线与数据线分离、通讯距离2公里
Modbus协议，无缝集成主流工控软件，
全铝合金外壳，质感细腻，超级防护
免维护、安装便捷
技术指标：
| 产品名称 | 遥控器 |
| 产品型号 | ECM-C-L4 |
| 主站通讯 |
|
| RS232 | √ |
| RS485 | √ |
| 通讯速率 | 9600bps |
| 通讯协议 | MODBUS |
| 本机继电器 |
|
| 继电器路数 | 4路 |
| 接触结构 | 单 |
| 接电材质 | Ag合金 |
| 接定负载 | AC250V 3A |
| 额定通电电流 | 3A |
| 接点电压最大值 | AC277V、 DC30V |
| 接点电流最大值 | AC ： 3A DC ：3A |
| 绝缘电阻 | 1,000MΩ以上 |
| 接点耐压 | AC1,000V 50/60Hz 1min |
| 接触电阻 | 100mΩ以下 |
| 动作时间 | 10ms以下 |
| 复位时间 | 5ms以下 |
| 动作寿命 | 满负载 10万次以上 |
| 供电电源 | DC 5V |
| 待机功耗 | 3mW |
| 动态功耗 | 1.5W |
| 基本参数 |
|
| 外形尺寸 | 100*70*30mm |
| 外壳材质 | 金属 |
| 重量 | 260G |
ECM-C-L4的核心参数配置有两种方式，一种方式通过设备背面的拨码开关进行设置（硬配置），另外一种是通过软件方式配置（软配置），软件配置配置项、指标更为灵活，两种方式只能启用一种。默认采用硬配置，如果启用了软配置，原来的硬配置参数失效。
打开设备的后盖，可以看到两组拨码开关，上面4位拨码开关（ADDRESS）用来配置设备通讯地址。下面4位拨码开关（CHANNEL）用来配置设备的通讯通道，两个参数分别对应MODBUS的通道及设备地址。拨码开关对应的4位二进制数据，从左到右低位到高位（顺序与二进制数相反）。采用应配置，设备通道及设备地址最大16。参数配置完毕后，设备需要复位或重新上电参数才能生效。
启动配置工具，打开采集单元配置界面，选择对应的设备连接串口号，读取核心参数（MODBUS通道地址可设置为0,否则必须指定正确的通道地址）。在核心参数区域，用户可设置设备的通道、地址、数据采集间隔。设备的通道配置范围为0~255，设备的地址范围为0~65535。当“是否启用软配置”打上勾后，硬配置参数失效。配置完毕保存后，参数立即生效，设备无需复位或重新上电。
上图为大于200平米的典型恒温、恒湿车间温湿度监控系统的部署方案。根据GBT2918-1998《实验室温湿度标准》要求，大于200平米的空间至少需要配置4个温湿度监测点。
实验室的温湿度调节设备除湿机、加湿机、电暖气、冷风机、排风扇的控制开关电源接入到ECM-C-L4继电器。遥控单元、温湿度采集单元通过RS485接口连接到485总线上。监控中心部署的监控系统集中采集各个监测点的指标，通过专用算法实时分析评估室内的综合温湿度情况，并根据分析结果自动控制ECM-C-L4的继电器的状态，从而实现分布式数据采集、集中分析、自动化控制。
通过监控系统，用户可直观的看到所有接入设备的运行状态、实时监督各个实验室的温湿度情况，并可随时通过监控系统远程打开或关闭某个设备。
