通讯技术 | 无线433 |
---|---|
通讯频率 | 433MHz±5MHz |
发射功率 | 12dBm |
接收灵敏度 | 一110dbm |
通讯距离 | 1200米 |
天线形式 | SMA天线 |
通讯通道 | 16路 |
通讯地址 | 1~32 |
通讯速率 | 9600bps |
通讯协议 | MODBUS |
功率 | 220V |
外形尺寸 | 100*70*30 |
重量 | 260g |
品牌 | Airfactory |
型号 | ECM-C-W4 |
ECM(生态链监控系统),广泛应用于生态环境中的温度、湿度、CO2、氨气、氧气、光照、颗粒物等生态环境指标的采集、检测、智能处理。

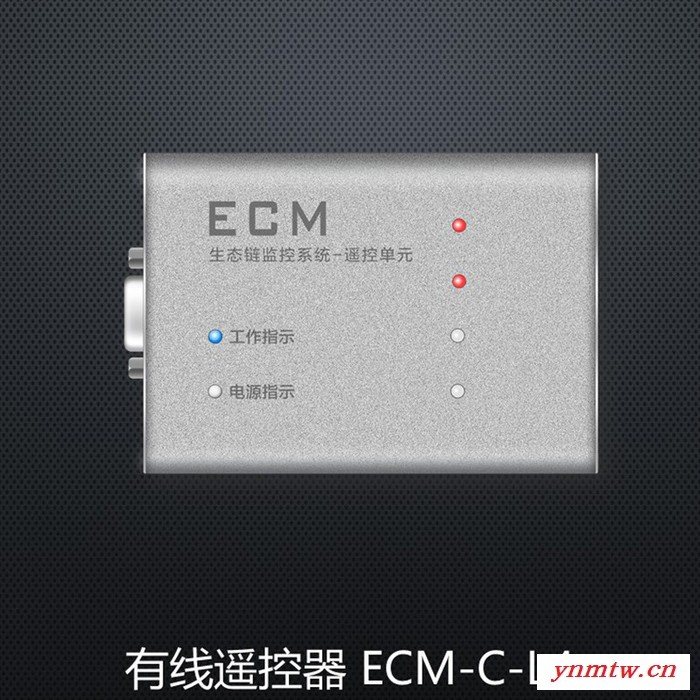

温湿度遥控单元用来遥控室内的恒温、恒湿设备或相关设备。通过与温湿度采集单元配合使用,实现室内恒温、恒湿自动控制。为适应不同的应用场景,温湿度遥控单元有ECM-SC-TH-L4、ECM-C-L4、ECM-C-W4三个系列产品。主要区别为控制方式及组网通讯方式。

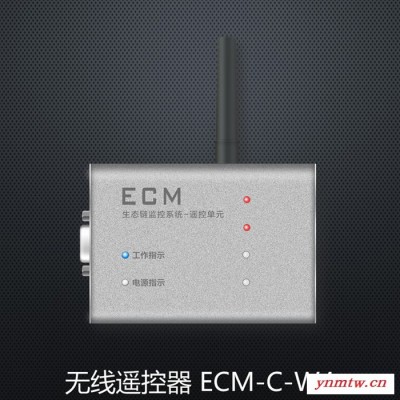

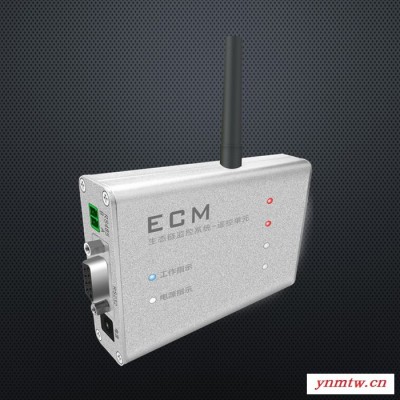

ECM-C -W4采用微功率无线433MHz组网通讯,需配合温湿度抄控单元使用。设备配置有4路独立控制继电器,每路继电器都有常开常闭接口。通过远程监控系统,用户可以根据实际情况,远程控制继电器的开闭。产品采用外置直流5V电源适配器供电。
ECM-C -W4采用进口原装欧姆龙继电器。原装进口芯片,物料、PCB工艺优中选优,一丝不苟。全铝合金外壳,激光雕刻标识,质感细腻、强度高、抗外力强。

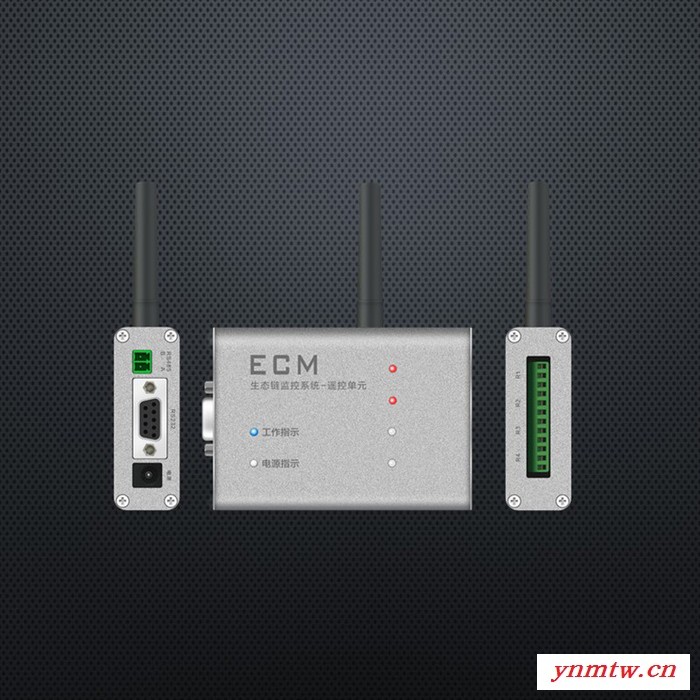

产品有RS485、RS232两路通讯接口,RS485为备用组网通讯接口,RS232为核心参数配置接口。正面左侧有白、蓝两个指示灯,设备上电后白色指示灯常亮,数据采集或组网通讯时,蓝色指示灯闪烁。产品正面右侧有4个红色指示灯,对应的继电器的开闭状态。
产品特点:
无线(433MHz)组网通讯,通讯距离大于800米,穿墙能力强
内置4组原装进口欧姆龙继电器,常开、常闭输出,使用灵活
增强RS485组网通讯,电源线与数据线分离、通讯距离2公里
Modbus协议,与业内主流的组态软件无缝集成,
全铝合金外壳,质感细腻,超级防护
免维护、安装便捷
技术指标:
产品名称 | 无线遥控 |
产品型号 | ECM-C-W4 |
无线通讯 |
|
通讯技术 | 无线433 |
通讯频率 | 433MHz±5MHz |
发射功率 | 12dBm |
接收灵敏度 | 一110dbm |
通讯距离 | 1200米 |
天线形式 | SMA天线 |
通讯通道 | 16路 |
通讯地址 | 1~32 |
主站通讯 |
|
RS232 | √ |
RS485 | √ |
通讯速率 | 9600bps |
通讯协议 | MODBUS |
本机继电器 |
|
继电器路数 | 4路 |
接触结构 | 单 |
接电材质 | Ag合金 |
接定负载 | AC250V 3A |
额定通电电流 | 3A |
接点电压最大值 | AC277V、 DC30V |
接点电流最大值 | AC : 3A DC :3A |
绝缘电阻 | 1,000MΩ以上 |
接点耐压 | AC1,000V 50/60Hz 1min |
接触电阻 | 100mΩ以下 |
动作时间 | 10ms以下 |
复位时间 | 5ms以下 |
动作寿命 | 满负载 10万次以上 |
供电电源 | DC 5V |
待机功耗 | 3mW |
峰值功耗 | 1.6W |
基本参数 |
|
外形尺寸 | 100*70*30mm |
外壳材质 | 金属 |
重量 | 260G |
ECM-C-W4的核心参数配置有两种方式,一种方式通过设备背面的拨码开关进行设置(硬配置),另外一种是通过软件方式配置(软配置),软件配置配置项、指标更为灵活,两种方式只能启用一种。默认采用硬配置,如果启用了软配置,原来的硬配置参数失效。
打开设备的后盖,可以看到两组拨码开关,上面4位拨码开关(ADDRESS)用来配置设备通讯地址。下面的4位拨码开关(CHANNEL)用来配置设备的通讯通道,两个参数分别对应MODBUS的通道及设备地址。拨码开关对应的4位二进制数据,从左到右低位到高位(顺序与二进制数相反)。基于拨码开关的位数,如采用应配置,设备通道及设备地址最大16。参数配置完毕后,设备需要复位或重新上电参数才能生效。
启动配置工具,打开采集单元配置界面,选择对应的设备连接串口号,读取核心参数(MODBUS通道地址可设置为0,否则必须指定正确的通道地址)。在核心参数区域,用户可设置设备的通道、地址。在软配置中,设备的通道配置范围为0~16,设备的地址范围为1~32。当“是否启用软配置”打上勾后,硬配置参数失效。配置完毕保存后,参数立即生效,设备无需复位或重新上电。
上图为大于200平米的典型恒温、恒湿车间无线温湿度监控系统的部署方案。根据GBT2918-1998《实验室温湿度标准》要求,大于200平米的空间至少需要配置4个温湿度监测点。

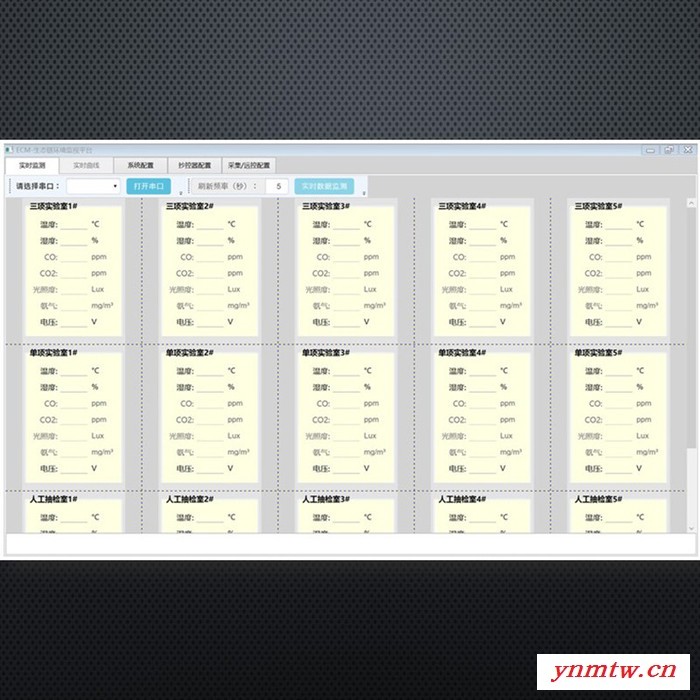

实验室的温湿度调节设备除湿机、加湿机、电暖气、冷风机、排风扇的控制开关电源接入到ECM-C-W4继电器。无线集抄器负责采集、控制其管线范围内的所有无线温湿度采集、控制设备,并通过RS485接口并入485总线接入监控中心,监控中心部署的监控系统集中采集各个检测点的指标,通过专用算法实时分析评估室内的综合温湿度情况,并根据分析结果遥控ECM-C-W4的继电器的状态,通过监控系统,用户可直观的看到所有接入设备的运行状态、实时监督各个实验室的温湿度情况,并可随时通过监控系统远程打开或关闭某个设备。从而实现分布式检测、自动化控制、集中监视。
无线监测部署方案避免了房间内的布线工程,对于在运行的场所或者装修标准较高的单位,是理想的选择。
