使用环境 | 化工厂、钢厂、制药厂、焦化厂、汽车厂、水泥厂等工业企业 |
---|---|
传输方式 | 全数字无线短波加密方式 |
售后服务 | 保修一年 |
传输速度 | 100M/s |
供电 | 9-24VDC |
传输距离 | 100米,500米,1KM,3KM,20KM |
规格 | 120×105×30mm |
测量范围 | 3KM |
测量精度 | 1% |
名称 | 西门子PLC远程控制系统 |
外形尺寸 | 125*104*30 |
颜色 | 橙色 |
用途 | 能与欧美系PLC组成无线通讯 |
重量 | 200 |
执行质量标准 | ISO9001 |
驱动能源 | 电动 |
品牌 | 达泰 |
型号 | DTD434MC |
加工定制 | 否 |
威纶通触摸屏与S7-1200无线MODBUS通信方案
本方案是威纶通触摸屏与西门子 S7-1200进行无线 MODBUS 通信的实现方法。此方案可以作为西门子 S7-1200与触摸屏的无线 MODBUS 通信实例。在本方案中威纶通触摸屏作为主站,S7-1200作为从站,并采用达泰电子欧美系PLC专用无线通讯终端——DTD434MC,作为实现无线通讯的硬件设备。

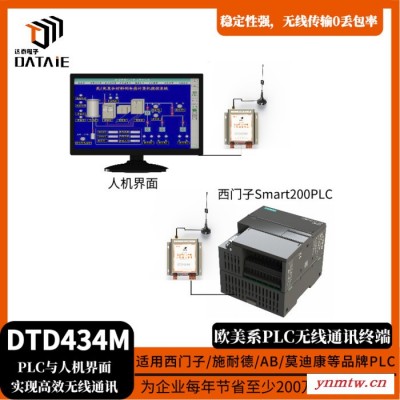

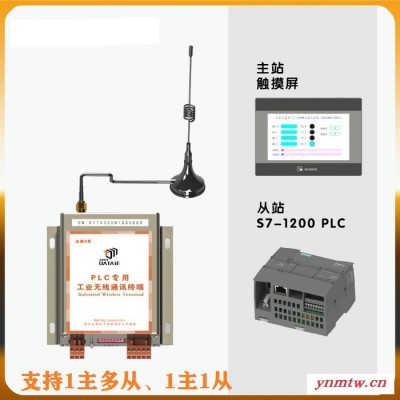

无线系统构成示意图 ▼
通过西安达泰电子 DTD434MC可以很方便的实现无线 MODBUS 网络,无需更改网络参数直接替换有线连接。
一、S7-1200从站环境搭建
1.S7-1200实现MODBUS无线通讯从站
打开【1200PLC从站程序】文件夹,进入准备下载的界面,
你会看到有一个已建好的设备:从站[CPU 1211C AC/DC/RLY]
如下图所示 ▼
用事先准备好的网线, 对PLC进行从站的程序下载。
二、威纶通触摸屏主站环境搭建
打开文件夹内【触摸屏程序】,将该程序写入威纶通触摸屏内。

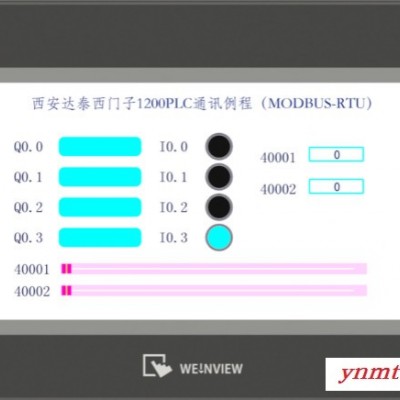

看到如下界面 ▼
三、测试设备与参数
l 触摸屏型号:威纶通TK6071iQ × 1台
l 西门子PLC型号:S7-1200 × 1台
l PLC扩展模块:CM1241 × 1个
l 数据线:西门子PLC专用485线
l 达泰电子欧美系PLC专用无线通讯终端——DTD434MC *2块
l 主从关系:1主1从(支持1主多从)
l 通讯协议:无线Modbus RTU
l 通讯接口:Rs485接口(两线制)
l 供电:9-24VDC
l 传输距离:100米,500米,1KM,3KM,20KM

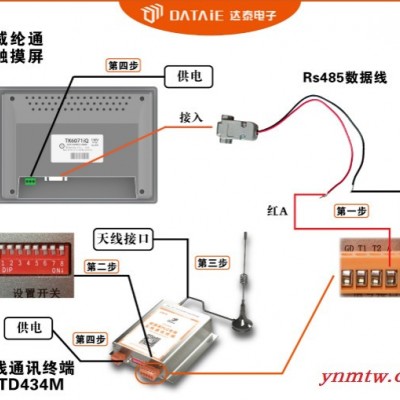

四、设备接线
1. 主站接线
first:用一根红色导线将触摸屏Rs485端口的7脚与DTD434MC的A端口相连接;用另一根黑色导线将触摸屏Rs485端口的8脚与DTD434MC的B端口相连接
第二步:无线通讯终端设置开关中末尾一位(K8-8)拨码开关向上
第三步:给无线通讯终端接入天线
第四步:全部接线结束后,给触摸屏与无线通讯终端供电
2. 从站接线 (略)
五、实现Modbus无线网络通讯
1. 触摸屏输出信号
点击触摸屏上的西门子1200上通讯例程Q0.1到Q0.3输出信号到PLC上,则与之对应的PLC 上DO指示灯相对亮起,无线通讯连接成功。
2. PLC输入信号
如下图所示,取导线短接M与1M端子,另一根导线连接L+端子,导线另一端悬空
取导线悬空端分别接入DI端的输入端子0、1、2、3等输入端子,每接入一路,则威纶通触摸屏上IO圆形指示灯亮起。
此时威纶通触摸屏与S7-1200之间完成无线通讯。

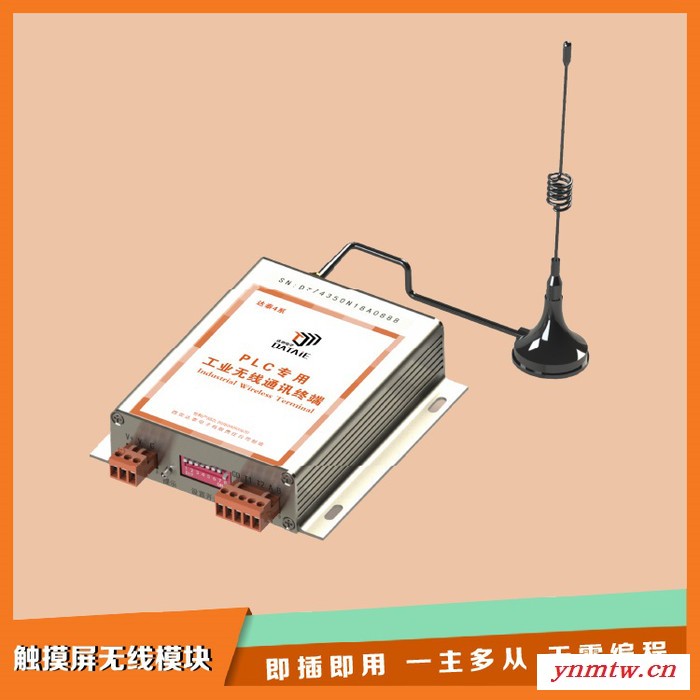

六、DTD434M——欧美系PLC专用无线通讯终端
达泰4系无线数据通讯终端DTD434M,内嵌RS232/RS485双接口,可以直接替代RS232/RS485等传统有线方案,无需编程。DTD434M能与西门子PLC、组态软件、人机界面、触摸屏、测控终端等工控产品组成无线测控网络,实现西门子无线PPI协议、无线MODBUS协议的组态,为工业测控领域提供了中短距离无线通讯的简单高效解决方案。大大缩短工程项目时间,彻底解决有线方案施工繁琐、设备后期维护成本高等难题,并且在后期也不会产生运行费用。
■ 主 要 特 征:
◆ 直接代替有线RS485方案,实现无线组网通讯;
◆ 全数字无线加密方式,保证数据安全可靠;
◆ 直流9~24V宽电源电压供电,平均工作电流小于50mA;
◆ 精美铝合金外壳:120×105×30mm,4个条形安装固定孔;
◆ 通信接口:RS232/RS485;
◆ 传输距离:10KM范围内可选;
◆ 支持标准串口协议:Modbus RTU协议、PPI协议。
七、用户实例
宁波金田铜业集团,熔铸车间人机界面无线控制加料小车,100m
黄石市神州建材有限公司,西门子200smartPLC之间,200m
郑州中铝研究院,厂房内两台smart200PLC之间无线通讯,300米
天津市文光集团有限公司,西门子PLC之间,100M
辽宁富山水泥有限公司,台达触摸屏和S7-200PLC无线通讯,1Km
江西源丰有色金属有限公司,西门子200与触摸屏之间,400m
浙江巨化集团 ,PC机和西门子S7-200PLC之间无线通讯,200m
唐山金沙燃烧热能股份有限公司,MCGS屏和3台Smart200无线通讯,500m
福建元力活性炭股份,触摸屏与Smart200之间无线,300m
陕西科技大学,西门子PLC之间无线通信,50m
山东威普斯橡胶股份,威纶屏到S7-200,PPI协议
