集成监控系统 视频抗** YT8839

视频抗** YT8839

视频干扰,监控干扰,电磁干扰,交流电干扰,电压干扰,微波干扰,射频干扰,图像干扰,画面干扰,

视频干扰产生：

干扰的产生可以归结为三部分：接头、设备、传输。

由接头所产生的干扰，基本表现“拉丝”、“横道”、图像扭曲、闪烁等，这类型干扰，可以通过重新制作BNC头解决。

由设备所产生的干扰，例如矩阵，分配器等隔离度差的情况下，会出现图像串位、信号不足等情况，可以通过更换设备解决。

而传输过程中所产生的干扰是**难处理的，常见几种干扰：

1．电磁、电机干扰；

2．电位差干扰；

3．交流电干扰。

分析干扰成因：

1．电磁、电机干扰

电磁干扰及电机干扰对20MHz以下的干扰特别严重，常规的点对点视频传输正好是有0-6MHz范围内，所以，电磁与电机的干扰很明显。

2．电位差干扰

常规点对点视频传输，是由于视频线的中心轴与屏蔽层形成了一个回路传输，一旦屏蔽层上受到外来感应电荷的影响**会带有一定的电位数，从而影响到屏蔽层的电子偏移，造成对图像传输的掉失或是损耗，图像**出现不正常的情况。

3．交流电源干扰

无论是AC220V或是AC380V所产生的干扰电平，在0-6MHz时都有较大的数值，而常规的点对点视频信息的传输方式，正好是处于0-6M的基带传输，所以交流电源会对常规图像产生较大的干扰。

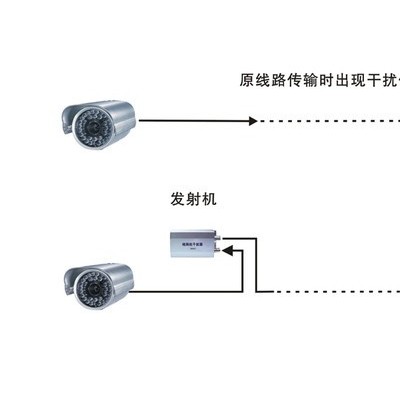

抗**的工作方式：

不同类型的抗**，都是通过不同的方式来解决上述所遇到的干扰类型。

大至采用调频、分离、功率、降噪、差分等方式来避开0-6M之间的干扰源，或是转换成不同信号源来解决。

由于干扰源的不同，技术解决侧重点也不一样，采用的方式也不一样，所以，市场上没有一种万能抗**，能解决所有的干扰问题。

我们在解决干扰问题时，一般都采用多样测试法，选择**的设备。

常用抗**型号：

我公司所研发生产的五类型抗**：

YT8486S型、YT8836型、YT8839型、YT8850型、YT8860型。

其中YT8486S型、YT8839型相对普及一些，能解决大部分常见干扰。

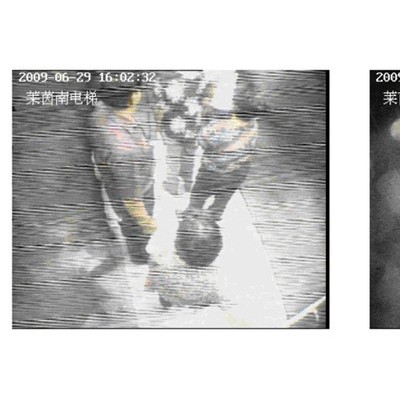

解决干扰的效果：

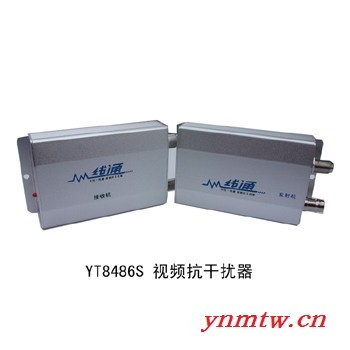

应用设备：YT8486

应用设备：YT8839
