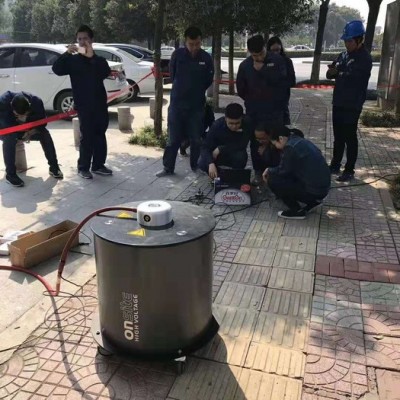

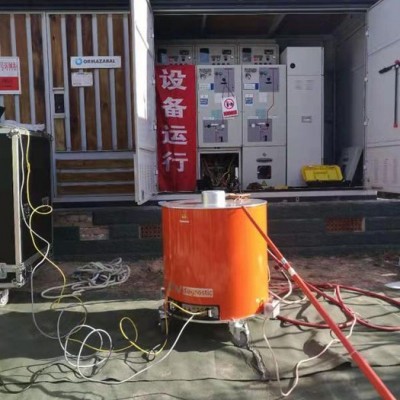

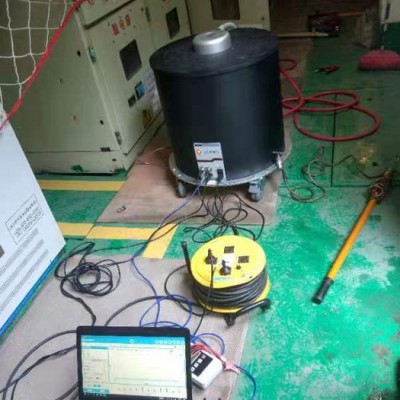

异步双端10kV电缆振荡波局放云检测系统（35-10）是用来检测由电缆本体和附件产生的局放信号、定位故障点和确定电缆绝缘状态。

电缆振荡波测试仪基于先进的云计算技术，采用异步双端检测方法，大幅提高局放检测的准确性，对长距离和高衰减电缆的局放检测效果显著，同时，利用云计算平台建立的电缆故障库和智能算法进行电缆状态实时评价。

产品遵循标准

本产品遵循以下标准：

IEC 60270 2000

GB／T 7354-2003

JB／T 10435 2004

GB／T16927.2—1997

系统工作原理

技术参数

**大DAC输出电压28 kV峰值 / 20 kV有效值

DAC 频率范围50 Hz … 800 Hz

电缆电容0.025 μF … 3μF

高压充电电流10 mA

局放测量范围1 pC … 100 nC

局放水平检测遵循IEC 60270

局放定位带宽150 kHz … 45 MHz

介损因子tan δ  0.1 % … 10 %

电源110 … 240 V交流, 50 … 60 Hz

运行温度 -10 °C … +40 °C

重量约60 kg

产品成套

1套近端测量装置（包括笔记本电脑和高压单元）

1个安全控制装置

1套远端测量装置（包括笔记本电脑和测量单元）

1套云计算平台（可选互联网模式或企业内网模式）

2条5 m 高压测试电缆和两个测试夹

1只校准器及控制电缆

1只电缆参数测试器及控制电缆

1个补偿电容及连接电缆

1个附件包

1套 分析包CD-ROM，含3个

1本操作手册

使用方法

使用方法请阅《电缆振荡波测试仪产品操作手册》

储存及运输

设备配备的外包装完全可以应付运输过程中的正常碰撞。但是，在搬运设备时还是要尽量小心，以免设备造成损坏。当设备需要再次运输而原包装又不在时，使用替代外包装的安全性能要高于或与原外包装安全性能一致。

注意事项

设备内部或外部的安全电路处于开路状态或未接地时都很危险，禁止故意断开安全电路。

调试、维修或维护等工作已定要由专业人员来执行，未经认可的人员进行调试、维修或维护而引起的设备损坏将不享受质保。非专业人员进行操作有可能会造成危险。禁止随意拆卸设备，当设备被拆开或出现故障时，禁止对设备进行通电。

更换保险丝时，请确保替换的保险丝与原保险丝电流等级以及类型完全相同。选择完全匹配的保险丝，同事防止保险盒短路。

当怀疑设备出现故障时，一定要将整个系统关闭，并防止设备再次启动。如果设备出现下列问题，其安全性能会收到相应的影响：

设备被明显损坏；

无法完成指定测试；

数据保存情况异常，且保存时间过长。
