集成监控系统计算机房环境监控（温湿度 漏水 UPS 门禁 视频 烟雾 ）

计算机房环境监控（温湿度 漏水 UPS 门禁 视频 烟雾 ）系统

计算机房温湿度联动加湿除湿控制系统

计算机房温湿度联动中央红外空调控制系统

计算机房线绳漏水控制系统

计算机房UPS监控系统

计算机房防盗门禁监控系统

计算机房视频摄像头24小时不间断监控系统

计算机房防火烟雾探测系统

编辑;（华盛光科技赖伟光）

电话：&010-5844000713466624734

计算机房环境检测的必须性

      计算机设备中，使用了大批的半导体器件、电阻器、电容器等。在计算机加电工作时，环境温度的升高都会对它们的正常工作造成影响。当温度过高时，可能会使某些元器件不能正常工作甚至完全失去作用，从而导致计算机设备的故障。因此，必须按各设备的要求，把温度控制在设备要求的范围之内，我们大型机房内的各设备机房的温度要求就不一样，如神威机房要求15℃左右雷机房要求20℃左右，IBM SP机房要求21℃左右。

       为了确保计算机安全可靠地运行，严格控制温度之外，还要把湿度控制在规定的范围之内。一般地讲，当相对湿度低于40％时，空气被认为是干燥的；而当相对湿度高于80％时，则认为空气是潮湿的；当相对湿度为100％时，空气处在饱和状态。在相对湿度保持不变的情况下，温度越高，水蒸气压力增大，水蒸气对计算机设备的影响越大，随着压力增大，水蒸气在元器件或由介质材料表面形成的水膜越来越厚，造成“导电小路”和出现飞弧现象，引起设备故障。

        高湿度对电子计算机设备的危害是明显的，而低湿度的危害有时更加严重。在相同的条件下，相对湿度越低，也就是说越干燥，静电电压越高，影响电子计算机设备的正常工作越明显。实验表明，当计算机机房的相对湿度为30％时，静电电压为5000v，当相对湿度为20％时，静电电压就到了10000V，而相对湿度降到5％时，则静电电压可高达20000V。

        所以需要在机房的各个重要部位，装设温湿度检测模块，记录温湿度曲线供管理人员查询，一旦发现温湿度越限即刻启动报警；提醒管理人员及时调整空调的工作设置值或调整机房内的设备分布情况，系统也可自动调整空调的工作设置值。同时系统记录下的曲线可供机房管理人员参考；以方便根据当地的各季节的温湿度状况适时调整，及时防范因温湿度质量造成不必要的设备损坏；在问题发生后可根据历史曲线轻松找到问题所在，方便解决问题。

        传统的温湿度检测方式为温湿度传感器输出电压或电流信号，通过模拟量采集模块传送至计算机，其电压或电流信号在传输过程中不可避免地受到线材质量、传输距离、电磁干扰等影响，造成不可避免的误差。为确保温湿度检测值不至于受上述因素的影响，我们选用485总线式温湿度变送器。

计算机房客户要求

     随IT行业和互联网络的发展，数据中心和机房建设数量不断攀升，而建设好的 机房维护日益成为重要的问题。尤其是IT基础设        施，    如交流动力、UPS、空调、机柜、机房环境等的正常工作是IT设备不间断运行的良好保证。一般行业的机房设备维护和运营商有很大的不同，他们都是由IT主管负责，没有专人专职负责，而每个客户、各个行业要求也是千差万别。

计算机房解决方案介绍及其优势

   多个子系统：包括交流配电、UPS、空调、温湿度、漏水、蓄电池、消防、图像、门禁等既支持单机房，也支持多机房：分级接入上万个机房设备，多级架构设计。

计算机房集成服务平台：统一数据流，将数据、视频、音频等各种业务集成到一个服务平台真三维，全实景：可视化的3D管理平台，实现所有IT基础设施和环境等项目的可视化管理。

计算机房GIS电子地图：支持大规模的站点设备运维和实时的电子地图嵌入式设备：重要设备均采用嵌入式设备，以保证系统的稳定性。

计算机房方案应用和客户利益

    广电、公安、政府、大中型企业、金融等多个行业用户已经部署我公司解决方案。方案帮助管理人员专注于核心业务，使管理更加科学，确保IT基础设施的稳定运行，为业务持续运行提供安全保障。

机房综合监控系统监测方案简介

机房综合监控系统系统的目的

本系统的目的是为了保障中心机房系统的正常运行，实时监测机房环境的各项指标，遇到机房停电、电源故障、环境温度过高、非法闯入、火灾和漏水等紧急意外情况，能够及时记录、查询和自动快速报警。

我们正处于一个信息高速交换、传播的时代，信息网络已和我们的日常办公与生活学习紧密结合在了一起。机房作为一个信息处理与交换的重要场所，其位置就显得尤其重要。保证机房内各设备的正常运行就成了一项非常重要的工作，为此机房综合监测系统应运而生。

机房环境监测所执行/参照的技术规范和标准

GB2887-89《计算机场地安全要求》

GB50174-93《电子计算机房设计规范》

GBJ16-87《建筑设计防火规范》

GB50116-98《火灾自动报警系统设计规范》

SJ/T30003-93《电子计算机机房工程施工及验收规范》

GB 50054-95《低压配电设计规范》

JJG874-2007《温度指示控制仪》

GBJ93-86《自动化仪表选型规定》

HG20507-92《工业自动化仪表工程施工及验收规范》

GB50054-95《低压配电设计规范》

JB/T5243-91《工业控制计算机系统验收大纲》

GB11032-89《交流无间隙避雷器》

ITU.TS.K20∶1990《电信交换设备耐过电压和过电流能力》

ITU.TS.K21∶1998《用户终端耐过电压和过电流能力》

上述的技术规范和标准为我们机房综合环境监测提供了依据和参考，为全面实施机房环境监测提供了保障.

   机房综合监测方案

   1、机房监测一般包含对机房的温湿度、漏水、火情、偷盗、电源、UPS、视频等监测。

    2、对于机房电压、电流、功率等参数的监测，可以选择单相/三相电压、电流变送器、有功功率变送器等实现测量，对于电源监测选择 电源监测器。

    3、机房综合监测软件充分考虑了各种监测信号的特点，对不同信号进行人性化的设计与处理：

对于如温湿度、电压、电流、功率等模拟信号，软件界面显示实时测量值、报警设定值、实时曲线、历史曲线、生成报表、数据自动存储，数据转存Excel文件等。

对于开关报警信号如漏水报警、红外报警、烟雾报警、电源故障报警、UPS报警等采用报警指示灯形式显示，以指示灯闪烁并改变颜色来报警，对于开关类信号生成报警报表，可查询某一时间段内的报警记录。

4、视频监测方面，在机房重要位置安装视频摄像头，可选用通用型摄像头，也可选用变倍、调焦的球机，以满足更高性能监控要求。通过视频监控软件，可全方位监测机房各个角落的状态，支持按事件/按时间等条件查询记录。

机房综合监控系统电力监测交流配电系统：包括强电/弱电的电流、电压、功率等参数监测

   1）系统要能对机房市电配电的状态进行监控。例如：三相相电压、相电流、线电压、线电流、有功、无功、视在功率、频率、功率因数、电度等；

    2）系统能够实现电压过高、过低，电流过大，频率不稳等报警；
    3）系统对机房配电参数进行历史曲线记录，并可随时查看任意一天的曲线记录；

实现对机房内温湿度、电流、电压、漏水、烟感、红外、UPS、电源工作状态等信号进行采集，并将这些信号连接到短信报警主机上，实现以短信形式查询机房环境各参数工作状态，并以短信形式发送报警信息。

机房综合监控系统UPS监测UPS不间断电源系统：对UPS的电量、工作状态、故障等方面进行监测

    1)系统要能对机房UPS各部件的运行状态进行监控。如：UPS的各开关、整流器、电池、逆变器、旁路及输出等各部分的状态。要求系统标明UPS电流流向，可看到负载的供电状况，是否受保护等；
    2）系统要能对机房UPS各部件的参数状态进行监控，如：电压、电流、频率、功率、后备时间等；整流器与旁路的电压、电流参数；逆变器与电池的电压、电流及电池的后备时间、充电量，负载的电压、电流参数，并合理布局、形象显示；
    3）系统对机房UPS参数进行历史曲线记录，并可随时查看任意一天的曲线记录；

实现对机房内温湿度、电流、电压、漏水、烟感、红外、电源工作状态等信号进行采集，并将这些信号连接到数据采集器、智能测控仪等设备上，并通过无线数传设备将信号无线传输到管理中心的计算机上，通过机房监测软件对各组数据进行分析、处理，通过网络实现远程IE浏览，同时在监测现场通过各类控制器对现场设备进行自动化控制。

机房综合监控系统电源监测UPS配电蓄电池组系统：用于监测强电/弱电的供应情况，当发生电源故障时，发出报警

    1）监测空开输出负载端电压。
    2）空开负载输出电压不正常时产生报警，告警阀值可定义。
    3）人机界面上UPS配电屏柜的空开布置图与实际相符，每个空开名称能以中文字符显示并能进行编辑，并能实时显示输出电压值。

对于小型机房，使用一台数据采集主机就可以完成机房环境动力监控。

包括机房温湿度、电流、电压、漏水、烟感、红外等，并将这些传感器信号连接到数据采集主机相应接口，根据用户机房内空调、UPS等智能设备的类型和型号，将设备的协议处理程序固化在数据采集主机中。

客户端用IE浏览器软件登录数据采集主机内置页面，查看机房环境数据和设备状态参数。

数据采集主机内置，当机房环境和设备运行发生异常情况时，数据采集主机会向指定手机发送告警短信，提示维护人员及时处理。

   1）在线实时监测单体电池电压﹑总电压、电流﹑环境温度

    2）总电压、单体电压、温度超出报警值自动报警，阀值可设定。
    3）可查询任意时刻数据。
    4）系统可扩展强，如后续添加蓄电池组监测均可方便加入统一管理；
    5）具有专业分析管理软件，自动生成月报表并可打印。月报表显现每节电池在当月运行中电压变化情况和报警记录，发生最高、最低运行事件；

机房中央红外空调控制系统

    1）机房空调监控分为精密空调监控和普通空调监控，系统应能实现对两类空调的监控， 普通空调监控功能包括开关机、设定工作模式、设定温度、风速等，除上述要求外，还应具备来电自启功能，监控系统不许改动空调内部线路，避免产生事故隐患。
    2）系统要能对机房精密空调各部件的运行状态和运行参数进行监控。例如：压缩机、滤网、风机、加热器、加湿器、去湿器、通风装置等部件运行或停止的状况，管理员可以通过网络实时查看空调运行参数；
    3)授权用户可通过软件在监控机上或通过网络远程修改空调（精密空调和普通空调）设置温度、制冷制热模式等参数，并实现空调的远程开关机。要求系统记录操作人及操作事件。系统一旦监测到有报警或参数越限，能够自动报警；
    4)系统可以对机房空调参数进行历史曲线记录，并可随时查看任意一天的曲线记录；

实现对大中型机房的综合监测，包括机房环境、视频、门禁等全面监测，并配有专业机房监控软件及数据库服务器。客户通过IE浏览器可以登录系统，并进行远程管理与控制。

支持声光报警、短信报警、电话拨号报警、语音报警。。

支持RS232、RS485、以太网通讯。

支持网络视频和网络门禁。

系统运行更稳定、功能更丰富，适合于大中型机房综合监测。

计算机房温湿度联动控制系统

   计算机机房、中控机房环境需要适宜的温度和湿度，以保证设备长期稳定工作。以下是机房环境的参照标准：

    1)系统能对机房温湿度实时监视，显示并记录其运行数据。系统支持机房电子地图显示温湿度分布；
    2)根据预先的设定，系统可以对机房温湿度参数和状态异常设定自动报警；
    3)系统可以对机房温湿度参数进行历史曲线记录，并可随时查看任意一天的曲线记录；

    温    度：机房温度一般在20±2℃（冬季），22±2℃（夏季）。

    相对湿度：适宜的湿度可以防止静电危害并降低浮尘，一般情况下空气湿度应保持在40％RH～60％RH之间。

    洁 净 度：符合标准ASHRAE52-76，空气中0.5nm的尘粒数少于18000粒/升。

    噪    声：关闭主设备的条件下，工作人员正常办公位置处测量不高于68dB(A)(GB)。

1、 通过数字温湿度变送器实现对机房多点温湿度监测。

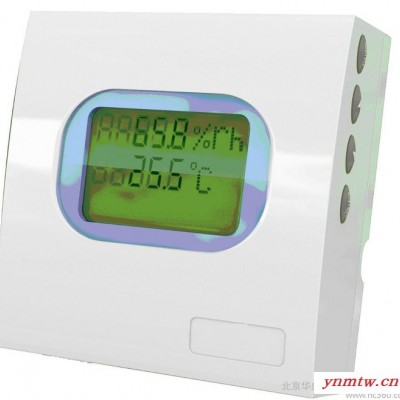

2、 通过具有LCD显示的温湿度变送器或具有LED显示的数字温湿度变送器，充分满足现场有显示的要求

3、 通过智能控制器实现现场声光报警、对空调等设备实现自动控制。

4、 通过配合机房温湿度综合监测软件，实现对机房温湿度进行实时监测，并可查看各种数据、曲线、报警、短信报警、数据记录存储等。

5、 配合网络版管理软件支持通过IE浏览器远程访问数据。

机房综合监控系统漏水监测：主要监测地板下面、空调等是否有漏水现象，当有漏水发生时，及时报警。

    1)系统能对机房可能的漏水区域实时监视，显示并记录其运行数据；
    2)系统采用电子地图方式形象地显示实际漏水检测绳的分布；
    3)系统应选用精确定位漏水监测设备，一旦发生漏水，应在监控画面上自动标示漏水位置；
    4)一旦检测到漏水，系统可以显示其实际漏水位置，并在电子地图上形象显示；

    适用于对多个区域的多个机房综合监测。将服务器安装于中心机房，各区域的机房通过网络与中心机房服务器相连接。机房管理人员在网内任何一台     电脑都可以查看任意机房的监测信息。

    在服务器端安装综合监控软件，客户端通过浏览器可以登录系统，进行远程管理与监控。

    系统登录采用多级权限设置，确保机房信息安全。

   支持声光报警、短信报警、电话拨号、语音报警。

   支持RS232、RS485、以太网通讯、无线GPRS、电话线等多种数据传输方式。

   支持网络视频和网络门禁。

   系统运行更稳定、功能更丰富，适合于大中型机房综合监测。
