集成监控系统华盛光科技HG电力监控系统与采集功能方案

系统的主要功能
     HG3000以Windows 系列为操作系统平台，全Windows界面，监控系统主要功能严格遵循电力系统行业标准。系统完全具备数据采集与处理、人机界面显示、智能操作票生成功能、真人语音、报警、报表生成、系统自诊断、对时、上传第三方数据等功能。
数据采集与处理：
实时采集模拟量、开关量、数字量、温度量、以及各类事件信息。对实时数据进行统计、分析及计算并存入数据库。模拟量主要包括电压、电流、频率、功率因数、有功功率、无功功率、有功电度、无功电度、温度等；开关量包括开关位置、事故信号和预告信号、自动装置投入及撤除信号、开关当地/远动操作位置信号、变压器温度报警信号、超温跳闸信号、开门信号等；事件信号包括开关状态的变位、综合保护装置动作信号、控制操作及操作后状态变化等以及事件发生的时刻、事件性质和名称。
 实时计算各线路的功率因数。
 实时计算每日、每月各条线路的有功，无功最大、最小及平均值。

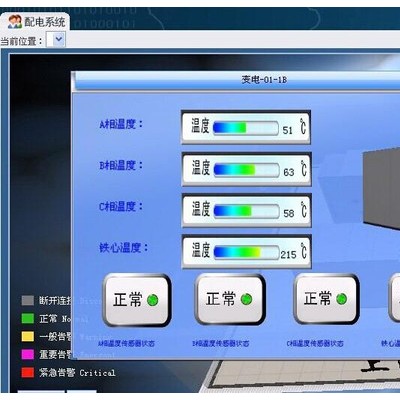

 实时显示各变压器温度值；实时计算每日、每月各变压器温度最高、最低与平均值。
 实时显示各高压进线的频率、谐波分析情况。
 实时显示、统计各回路各时段的电度值,对电能数据进行分时计费统计,应根据用户要求具有多种分时计费(峰、谷、平值等)方案和费率的种类。实时显示、统计各回路每日、每月、每年的有功电度总值和无功电度总值
 实时显示电容的投切状态以及手动/自动状态。
 数据采集周期、方式、参数等可由用户在线定义，状态量的变化应优先传送。

报警处理
设置预告信号和事故信号，并产生不同的音响报警及闪光，自动推出相应画面，对应事故、故障设备的图形发生闪动变位，窗口提示事件内容及处理指导。报警信号可在监控主机上人工确认复归。报警同时启动事件打印输出功能。
预告信号部分：
线路过负荷、系统自诊断故障、母线电压越限、电流越限、变压器温度越限等。
事故信号部分：
保护装置动作、开关变位。
当出现开关变位、遥测越限(电流越限、电压越限、周波越限、温度越限等) 、保护动作及其它报警信号时，系统对发出声响提示并在屏幕弹出报警框，报警框内显示报警内容，如当前变位状态、当前越限值、越限给定值、报警信号名称等。
所有报警事件可打印记录和写盘保存，并提供有关的报警原因、时间、电气参数值等信息，以便于快速查故障和事故分析。

显示功能
能显示系统的各种接线图、电气设备的运行状态和各种电气参数，显示内容实时自动更新。系统可以生成和显示各种统计报表和图形（曲线图、棒图、饼图等），显示照片、各种仪器仪表、事故追忆、各类报警、各类通讯报文。所有显示的画面都可打印。
接线图显示
包括开关位置和各实时电量信息。图形包括一次接线图、二次接线图、所用电交系统图、直流系统图、保护监控配置图、通讯结构图、报警信号图、地理位置信息图等图形，可根据甲方需要绘制各种图形。实时显示变电所设备运行状态，负荷分配情况，开关刀闸状态。

工况图
包括日常数据、电度显示、选点召唤等画面；能显示整个系统各计算机的工作状态图；能显示系统中保护监控装置的工作状态。
棒图
有电流棒、负荷棒图等实时刷新显示图。可自行定义10KV、0.4KV等各级电压并在棒图的下方有当前值显示。

曲线画面
  有电压曲线、电流曲线、负荷曲线等。

一览表
包括事故信号一览表、故障信号一览表、操作信号一览表、保护定值一览表。
系统自检信息

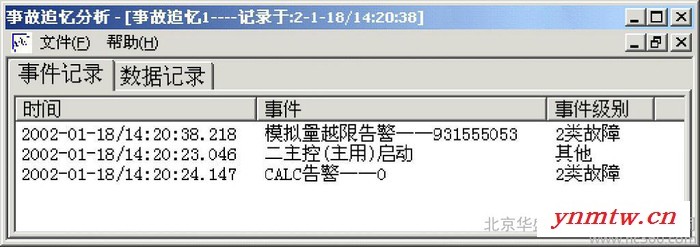

事故追忆显示：
 可调用多个故障变量故障前后的变化情况，使于分析事故原因。

遥控跳合闸控制
系统具有运程控制功能，操作人员可以通过监控主机对受控对象进行远程操作。远程操作具有严格的分级权限管理功能，系统具有防误操作、互相闭锁功能，以确保操作安全。系统能自动记录保存每次远程操作的操作人、操作时刻、操作类型等信息。通过监控主机能实现断路器远方跳合闸。
远动通信
预留与其它监控系统和企业管理信息网的接口。
 历史数据存储
系统数据库分门别类保存各种测量数据、状态信息、事故信息、操作日志信息等历史数据，测量记录周期可设定。数据至少能保存三年，并能够转存到光盘等外部存储设备长期保存。
保护定值设置和修改
监控主机能显示各线路的保护配置并能对所有保护定值进行设置和修改， 也能对各保护功能进行投退，以适应开关所内保护多种运行方式，修改时必须输入相应密码才能进入。
报表功能
提供功能强大、灵活自如的报表编辑工具。所见即所得并可自动生成。应提供典型报表模板。应支持定时和随机两种打印方式。随机打印是自动记录故障，事故情况下操作时的事件，并响应手动选择的各打印功能；定时打印是专用于定时报表的打印。主要功能有：（1）现场工况打印。
（2）事故、故障及操作控制项目的自动打印，成组或选择打印；事故、故障通过报表可输出至Excel表格。
（3）对各电气设备和系统运行参数进行汇总统计，并根据用户要求生成各类报表，包括：分时（峰谷平）、班次、日、月、季度和年度报表；
（3）负荷曲线、趋势曲线打印。
（4）历史数据选择打印。
（5）运行日志，包括日报表、月报表打印。
（6）各种随机选择打印。
（7）屏幕拷贝打印。
（8）可根据实际需要制定各种复杂的报表。
生成与修改
开关量输入、遥控量输出定义及修改；人工参数的置入、模拟图及相关图的生成修改；打印报表自动生成及修改。
运行及配电管理功能
系统具有交接班记录、运行记录、操作票管理记录、检修维护记录、技术资料管理记录、设备管理记录、继电保护定值管理记录等功能。
系统自诊断及自恢复
系统具有自诊断及自恢复功能
故障录波和谐波分析系统
系统具有故障录波和谐波分析系统，能设定多种故障录波触发条件，启动故障录波功能，记录电压电流波形细微的变化，采样速率可编程实现，可编程实现4、8、16、32个采样/周波，保证故障波形的精确度，使于维护人员作出准确分析。
智能操作票系统
系统应以图形、模拟、手工多种方式开具操作票。并能对操作票的正确性进行仿真试验。
系统权限功能
系统具有完善的安全和权限管理功能，能够为不同级别的操作人员提供不同的操作权取。所有操作自动记录在工作日志数据库中。 系统软件设置支持多种权限分区和密级设置，为系统管理员、工程师、一般值班操作人员等提供分级密码，并对所有操作自动进行带时标事件记录，可建立良好的反事故措施。
在线维护功能
系统具有在线维护功能，经授权的用户可以在线进行以下修改或设备：
画面报表的在线编辑修改；
前景数据的画面报表的在线编辑修改；
数据库部分内容的在线修改；
部分运行参数及限值的在线设置、状态修改；
报警限值设置和修改；
设备参数设置和修改；
报表格式设计和修改；
增加、删除操作员，修改操作员密码。
系统的主要性能指标
系统的可用性
系统的设计充分考虑了在整个工程环境中的不同因素，以保证在现场安装调试后立即适用并进入稳定可靠运行，系统年可用率大于99.9%。
系统的可维护性
系统的硬件、软件设备便于维护，各部件都具有自检和联机诊断校验的能力。软件有备份，便于工程师安装启动，应用程序易于扩充，数据库存取为用户程序留有接口并提供二次开发的数据库资料，支持其他大型数据库（如SQL Server），可以向以太网数据库服务器传送实时数据，便于用户自行编制的程序加入系统中运行。
系统的可靠性
系统在工程现场运行具有很高的可靠性，其平均无故障时间MTBF≥50000小时。装置平均修复时间≤0.5小时，系统总体大于35000小时，有效使用寿命≥20年，年可用率≥99.98%。
遥控正确率≥99.98%
信号正确动作率≥99.98%
事件顺序记录正确率≥96%
系统的容错能力
软、硬件设备具有良好的容错能力，当各软、硬件功能与数据采集处理系统的通讯出错，以及当运行人员或工程师在操作过程中发生一般性错误时，均不影响系统的正常运行。对意外情况引起的故障，系统具备恢复能力。
系统的安全性
正常情况下，硬件和软件设备的运行均不会危及变电站的安全稳定运行和工作人员的安全。
系统的抗电磁干扰能力
系统具有足够的抗电磁干扰能力，符合IEC标准，确保在变电站中的稳定运行。
系统响应时限指标
     热备用主备机响应时间<10ms
     遥控响应时间<2s
     遥信响应时间<2s
     遥测变化传送时间<2s
事故推出画面时间<2s
画面调出响应时间<2s
电气模拟量采集周期<1s
开关量采集周期<1s
SOE事件顺序记录分辨率(站内) <3ms
系统测量综合误差<1.5%
打印报表输出周期：按需要调整，可定时和实时打印
实时数据库容量：模拟量>5000点，状态量>13000点，控制量>1500点，历史数据容量能至少保存2年以上。
质量保证和售后服务
硬件质量保证
提供PMC电力监控装置10年质量保证，凡属于本公司本身的故障，质保期内负责免费维护或彻底更换。
对于系统配套的其它设备，包括计算机、显示器、打印机等，由于供应商只能提供一年质量保证，因此我公司相应也提供一年质量保证。
本工程免费缺陷责任期为两年，自验收合格之日起计算。在缺陷责任期内，我公司免费提供所需的工作人员、备品备件及服务，作一般性的定期维修保养。缺陷责任期后，我公司只收取配件费。
软件质量保证
负责应用软件的三年内的免费升级。系统终身维护。
应用软件升级往往需要操作系统软件升级和计算机硬件的升级(如更高档的CPU、更大的RAM等)，需要用户相应的配合。
在用户遵守操作规程和维护保养手册的前提下，整套系统的使用寿命不小于二十年。在寿命期内本公司负责提供备品备件，且只收取成本费。
质量保证期内，在接到用户故障通知时，2小时内派人抵达现场分析事故原因并予以修复。如因系统设备本身原因，一切费用由本公司支付。
由于用户不严格按照设备的操作要求造成的设备损坏由用户承担设备维修或更换费用。
培训
 本公司负责提供全面的技术培训，使用户技术人员从智能化电力监控的硬件和软件的各个方面完全掌握智能化电力自动化系统的调试、运行、和维护的技能。
培训采用现场培训或到公司培训方式，本公司向用户免费提供培训人员学习的技术文件、图纸、参考资料等。
 在培训过程中，用户技术人员除直接参与系统画面编辑、数据库定义、报表生成、监控设备的调试外，还学习常见故障的诊断和排除方法、安全注意事项、设备的拆装，及在紧急情况下更换备品备件的实际操作。
