华盛光科技HG动力环境3D动画监控系统设计方案

编辑人：华盛光科技赖伟光

电话：010-58440007 13466624734

第2章 系统方案设计
2.1 设计原则
依据相关标准的要求，设计和实施遵循以下设计原则：
1、可靠性
必须保证系统的高可靠性。
系统接入不能影响现有通信设备和网络的正常工作。
系统必须正确反映所监控内容的实际情况。
系统的运行和平均故障修复时间符合设计要求。
2、实时性
必须保证系统能实时地反映所监控设备运行情况。
3、开放性
系统所选用的软硬件都应使用市场上成熟和通用的产品，数据传输采用国际标准的TCP/IP 网络传
输协议，并提供开放式接口，便于系统扩容升级。
4、先进性
所选择的软硬件必须是业界的优秀产品，整体方案设计完整、技术先进，并符合通信技术发展的趋
势。
5、安全性
通过安全隔离、信息加密、冗灾备份等技术保证系统安全。
6、易操作性
系统可操作性强、界面友好、易于使用。
7、可扩展性
随着通信设备和网络规模的扩大和需求的增加，系统应能满足新增的需求，并可方便提供平滑升级而不改变系统的体系结构。系统设计容量对环境及动力设备监控应无限制。
2.2 设计依据
系统设计方案要满足如下技术规范：
《通信局(站)电源、空调及环境集中监控管理系统 第l部分:系统技术要求》
YD/T 1363.1—2005
《电气装置工程施工及验收规范》GBJ232--82
《保安电视监控工程技术规范》GA/T76--96
《安全防范系统通用图形符号》GA/T74—94
《电子计算机房设计规范》GB 50174—93
《电气装置安装工程电缆线路施工及验收规范》GB50168—1992
《防盗报警控制器通用技术条件》GB12663—2000
《磁开关入侵探测器》GB15209
《安全防范工程技术规范》GB 50348—2004
《视频监控系统技术要求》GA/T 367
《视频监控系统工程设计规范》GB 50395-2007
2.3 HG3000综合网管系统功能概述
随着现代通信网络的逐步扩大，其发展速度之快使得各行业用户的通信设备不断增加。通信系统规模的迅速扩容，需要使用到大量的动环设备。动环设备不仅种类繁多，而且随着行业体制的改革，对先进的通信网络维护运行管理工作提出更高要求。由于设备的数量较多，维护人员相对较少，这样无疑增加了维护的难度。维护人员不但要经常巡视机房，要求经常对重要设备数据或信号进行抄表和测试，更要求能对系统出现的故障做出快速响应。因此，先进的通信网络必须有与之相适应的现代化的管理方式，才能产生规模投入、规模产出的良好效益，所以对这些机房场所的动力和环境设备进行集中监控、集中维护、集中管理是非常迫切和必要的。
动力设备及环境集中监控系统的建设目的是通过运用先进的传感技术、通讯技术和计算机技术，对用户机房内的电源、蓄电池、高低压配电、油机等多种动力设备，以及温度、湿度、火警、盗警等环境参量进行实时监测，能够及时判断出故障并产生告警，对远端设备进行遥控和调节，从而实现机房的无人或少人值守。该系统可以提高设备的维护和管理质量，降低设备维护成本，提高整体工作效率，从而为用户建立起一套高可靠性、高效率、高效益的维护体制。

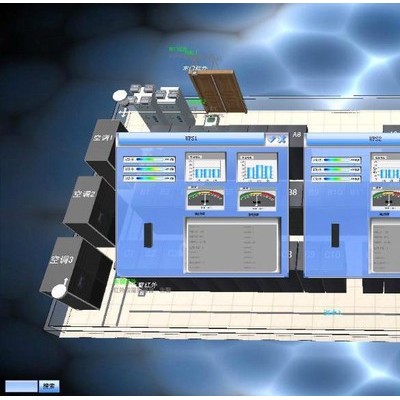

HG3000综合网管是我司自主研制的动力环境集中监控系统，基于TCP/IP、ADSL、拨号等多种传输方式，以B/S、C/S两种可选架构，对机房精密空调、UPS、供配电、新风机、发电机、温湿度、漏水、消防、入侵报警、烟感、门禁、视频等多种动力设备和环境参数进行集中管理，通过互联网，管理人员对各个设备进行“五遥”（遥测、遥信、遥调、遥控、遥视）集中监控，对潜在和已经发生的危险进行实时监测，通过声光、短信、电话、语音、桌面、邮件等方式及时报警，主界面整体电子地图采用3D动画展示，生动直观、操作简单，服务器与一体化采集器配置数据互为备份，保证全网数据同步、配置同步，实现对机房的全天候自动监测，以达到无人值守目标。
HG3000综合网管支持客制化插件，开放式D接口符合中华人民共和国信息产业部YD-T_1363.4通信行业标准，能够方便地增加监控设备，未来可方便、低成本地扩展到对其他机房的监控（增加一个结点即可），具备良好的扩展性，并对其他监测系统提供透明传输接口。
该系统支持分布式授权管理，通过严格划分不同的操作、区域和专业权限组分配给不同角色管理员帐号，实现分级管理的访问控制权限。
报表管理系统包括日报表、月报表、年报表和时间段报表，分为设备告警报表、设备运行报表、门禁报表和系统管理报表四大类，通过设置监控站名称、设备名称、信号名称、子系统类型、报警类型等组合查询条件，以excel或pdf格式生成、导出、打印各报表，支持按需定制个性化报表。
一体化采集器EMU采用 Linux嵌入式操作系统 + Arm芯片 设计，为动力环境监控系统的需要量身定制，它具有自己的CPU和数据存贮单元，不但能够分担整个系统的数据采集工作，还具备单点运行能力，能够在上层监控服务器通信中断后主动完成监控任务，记录告警数据、历史数据，并进行数据统计分析，单机房可存储1年的数据。一旦上层监控网络故障恢复，前端数据处理模块会主动将故障期间保留的各种数据与上层监控网络同步，达到全网数据同步、配置同步。同时，由于前端数据处理模块所存贮的配置数据，与上层网络的配置数据互为备份，一旦某一层结构中的数据丢失，即可从另一层结构中提取备份数据，可做到监控数据永不丢失。
2.4 项目需求分析
为了保证机房都在一定的安全监控范围之内，防范机房风险发生，将机房纳入视频与环境集中监控系统，集中由市级中心机房统一监控，对所有机房的动力、环境、安防三方面实现实时集中监控、报警、联动，同时结合中心短信、电话远程告警以及本地声光、多媒体语音等告警，对数据综合处理和数据分析等方面进行科学管理，减少维护人员的工作量，有效降低机房运行维护成本。
2.4.1 具体监控对象如下：
1、配电空开：市电输入、UPS输出开关状态，对跳闸或闭合状态进行监视。
2、市电监测：实时监测市电电压，电流，功率，电能，平率等数据。
3、UPS电源：通过通讯协议及智能通讯接口，监测UPS的工作状态及各种参数、UPS的输入、输出电压、电流、频率、功率因素、逆变器状态、电池状态、旁路状态、报警等UPS协议提供的所有参数。
4、电池监测：监测单节电池电压，电池总电压，电池电流等。

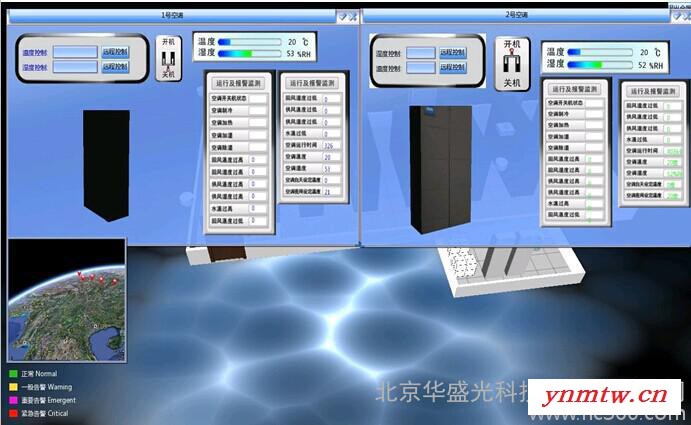

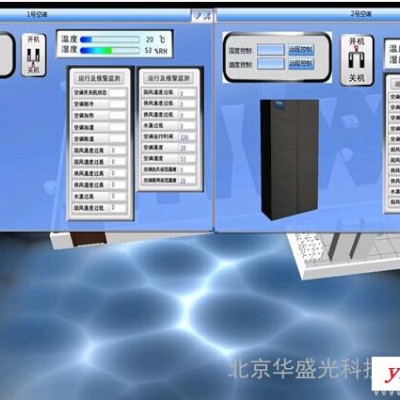

5、机房空调：监控空调压缩机状态、风机状态、加热器状态、抽湿器状态、加湿器状态、报警等空调协议提供的所有参数。

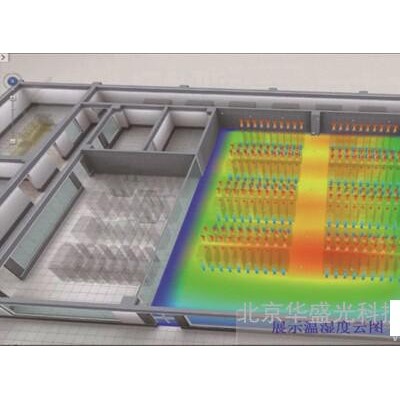

6、机房温度、湿度：精确测量机房的温湿度参数、报警。
7、漏水检测：对机房空调等设备漏水情况实时监测、报警。
8、机房烟雾：机房发生火警时能实时快速通知管理员处理。
9、门禁监测：对门的开关状态，刷卡人，刷卡时间等信息进行监控，并储存信息。
10、远程报警：显性故障实时通知，隐性故障提前预警，及时将机房故障情况通过电话、短信、邮件等方式远程告知管理员。
