LFS200电气火灾监控系统

发布时间:2015-6-24 11:17:19作者:

??力安科技LFS200电气火灾监控系统在新建工程中的应用案例及方案设计

??【摘要】：力安LFS200电流式电气火灾监控系统通过LFT201剩余电流式电气火灾监控装置，对商场、宾馆、机场、银行、医院、厂房等建筑低压配电系统进行电气火灾监控。本文通过重点阐述LFS200电气火灾监控系统在实际项目中所实现的功能及其重要意义。

??1、项目简介

??某项目，根据实际情况简要填写即可。

??一套完整的电火灾监控系统可以提高对电气火灾预防，保障所有住户的生命和财产安全。本系统主要对(具体项目)内配电箱回路因漏电及由于漏电可能引起火灾进行预警和监控，准确监控电气线路的故障和异常状态，如果发现电气火灾隐患，系统会及时报警提醒相关人员去消除这些隐患。不仅节约人工成本，提高工作效率，而且可以减少火灾隐患，保障生命安全。

??2、LFT201漏电火灾监控系统的设计依据

??本系统符合**标准GB14287.1-2005《电气火灾监控系统》 **部分：电气火灾监控设备;《高层民用建筑设计防火规范》GB50045-1995 (2005年修订)9.5.1中规定：高层建筑内火灾危险性大、人员密集等场所宜设置漏电火灾报警系统;《建筑设计防火规范》 GB50016—2006中11.2.7条：商店、剧院、电影院、体育馆等人员密集场所宜设置漏电火灾报警系统，等**相关规范及标准。

??3、监控系统的设计安装及布线设计

??电气火灾监控设备以及系统的报警信号装置，都应设在消防控制室或有人值班的场所。电气火灾监控系统主机电源应取自控制中心的消防供电(AC220V)。

??各监控探测器采用现场供电，电源接入点应在该级断路器的上端。

??3.1配电柜内部形式的安装设计

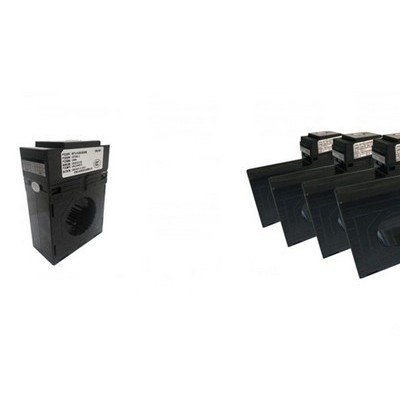

??工程所有监控探测器均安装于楼层的配电箱内，采用嵌入式安装，安装于配电柜面板上。工作人员可以通过面板按钮查看各回路漏及温度信息。剩余电流互感器安套在A、B、C三相电源线及N线上，PE线不得穿过互感器，固定牢靠，探测器与互感器之间的连线应该采用屏蔽导线;温度传感器为一热敏电阻NTC，可以提供-10-120℃的温度基准，热敏电阻可以通过导线连接至漏电火灾监控探测器。

??3.2整个漏电火灾监控系统的安装设计

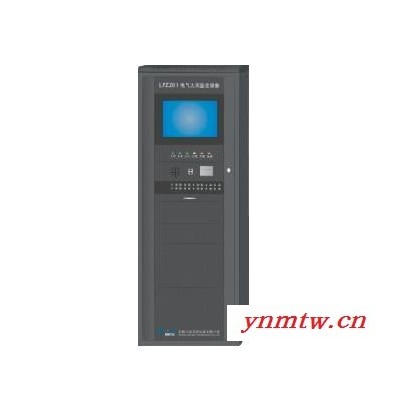

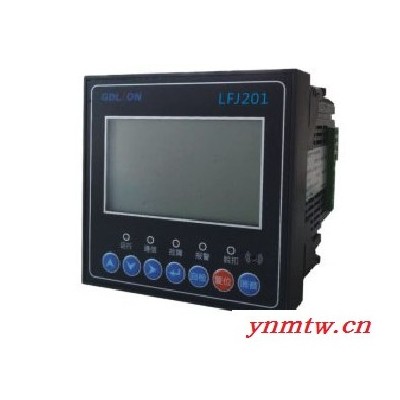

??本工程监控为共计N个用电回路，根据《建筑电气火灾预防要求和检测方法》有关条文明确要求“为防止电气设备和线路漏电火灾,应在电源进线端设置自动切断电源或报警的剩余电流动作保护器"。 因此本项目在各配电箱进线处设置漏电火灾探测器LFT201-D以及剩余电流互感器LFT201-E，并在消控室设立琴台式电气火灾监控系统LFZ201Q监控主机。现场每个漏电监控探测器均带有485通讯接口，需通过屏蔽双绞线将现场所有探测器以手拉手的方式串联起来，连接时应注意，每条485总线连接数量不超过32个，且在20个左右为宜。配电箱内模块通过29根485总线连接到**近的采集箱，采集箱通过光猫将信号转为光信号上传到LFZ201Q监控主机的数据处理中心。将各处的漏电电流及温度信息进行集中采集、处理、监控，便于工作人员进行统一管理。

??图1 系统拓扑图

??4、 系统软件界面

??本套上位机软件LFS-200电气火灾系统。主要有以下功能特点：友好的人机界面，可实时和定时采集现场设备的剩余电流数据和温度、并有报警提示声光报警等功能。客户可根据实际需要对报警温度值、漏电流值进行设置，报警故障解除时，可远方进行复位。系统可对报警事件、日期、报警值、越线值进行记录，并生成报表。

??4.1数据采集和显示

??现场漏电火灾监控探测器将所采集数据上传到本界面，用户可根据需要对回路名称、监控地点、监控区域进行权限修改。当剩余电流实测值大于报警设置时，系统报警状态指示灯会自动闪烁，对应界面中的报警单元状态颜色变化，方便运行人员检查处理报警。

4.2故障显示

??当监控设备检测到设备故障时，运行监视主界面的故障单元状态颜色变化，显示故障单元的具体信息，并发出故障报警声。支持故障报警声手动消除。

3)故障及报警记录

??系统具有事件存储功能，报警器能够记录故障及报警发生的时间、类型、参数、报警值，根据报警记录可分析故障原因，为消除故障提供依据。

??力安科技希望在广大厂家和研究人员的共同努力下，成功遏制电气火灾的上升势头，降低由电气火灾给人们带来的灾害，彻底消灭电气火灾隐患，共享天下平安。

??参考文献：

??[1]《电气火灾监控系统设计、施工及验收规范》——河南省地方标准

??[2]《电力监控系统在供配电设计中的应用》
