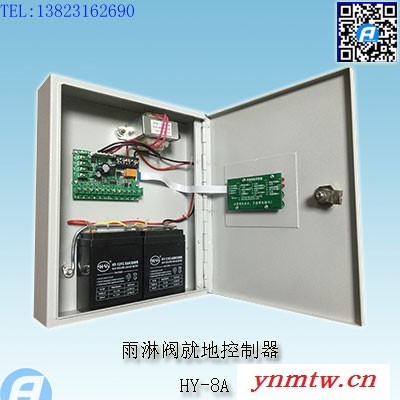

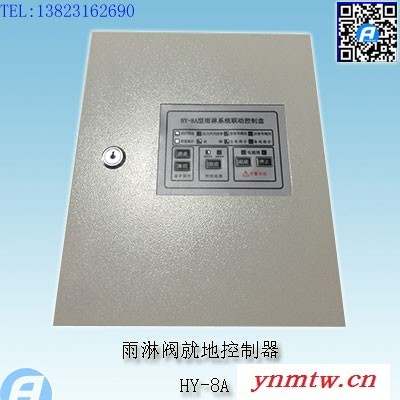

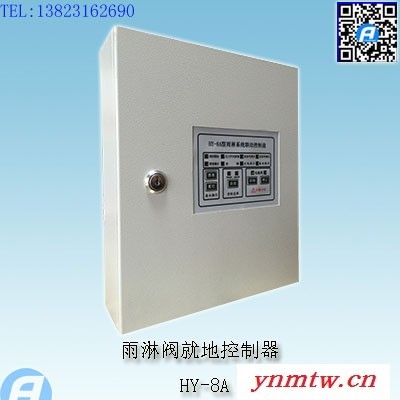

HY-8A型雨淋阀组系统联动控制盘

一、概述：

     HY-8A型雨淋阀组系统联动控制盘是依据产品实际要求，并参照消防联动控制标准GB5135.14-2011，结合实际应用开发的智能型控制盘。对雨淋阀组进行监控，是集探测、报警、启动控制为一体的雨淋阀组控制盘，可与各类消防装置配套。

二、产品特性：

１．先进性：电源消耗极低，准确控制，电磁阀长期工作不发烫。

２．可靠性：拥有完善的防护保护措施，确保系统安全运行。

３．体积小巧，接线简单，安装方便。

三、基本功能：

1、自动/手动允许切换：控制盘可在“手动”与“自动”两种工作状态来回切换。

 2、雨淋阀组启动和停止: 启动或停止雨淋阀组阀组。

 3、压力报警反馈：控制盘能接收雨淋阀组启动后的压力反馈信号，反映现场情况。

 4、自检：控制盘可自动对所有的指示灯及报警声进行检测，保证控制盘的正常运行。

 5、故障报警：控制盘具有完善的故障监测系统。当出现以下故障时，控制盘发出“嘀。。。嘀。。。”的报警声，同时相应的故障指示灯亮。

a．与雨淋阀组控制盘连接的探测回路出现断路。

b．与雨淋阀组控制盘连接的控制回路出现断路或短路。

 c．主电源或备用电源断电或电压过低。

  6、消防联动自动控制启动: 在自动允许状态下，当外部的消防联动信号输入时，可以自动启动雨淋阀组；

  7、消音：当控制盘有故障声或报警声输出时，按消音键中止声音输出。

四、主要技术参数：

1、  工作电压： 主电源    AC  220V±15%  50±1 Hz

                      备用电源    DC 24V  免维护蓄电池

2、工作电流： 电流DC≤2A, AC≤0.5A

3、工作环境： 温度 -10℃～+55℃； 相对湿度≤95%；  大气压力：85～106Kpa

4、输出接点容量：2A@DC30V

5、延时启动时间: 调节范围：0—30秒，每个步长为1秒

6、外形尺寸：长*宽*深：240*200*70mm，

7、重量：2.2 Kg。
