| 适用卡类 | UWB |
|---|---|
| 存储容量 | 540MB |
| 读卡机距离 | 450 |
| 额定工作电流 | 10-30V |
| 感应方式 | 非接触式 |
| 感应距离 | 450M |
| 工作电压范围 | 10-30V |
| 工作环境 | 工商业 |
| 接口 | 串口 |
| 类型 | 非接触式读卡 |
| 输出信号 | 112 |
| 数据传送速率 | 0.1HZ~1HZ |
| 外形尺寸 | 80*45*30 |
| 支持卡片类型 | UWB |
| 品牌 | CK |
| 支持存储卡 | TF |
| 操作系统要求 | MODBUS |
UWB定位系统：//www.ck-auto.com/productslist_93_113.html
UWB超宽带射频技术的高精度室内定位系统，无须服务器和系统软件，接收端直接输出座标，定位精度偏差小于10CM，通讯距离450米，工业MODBUSRTU通信协议，适用于机器人导航.

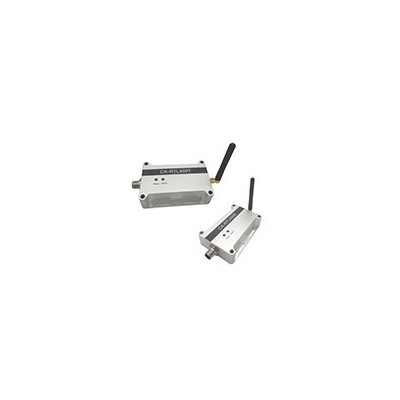

CK-RTL400系列传感器是基于UWB超宽带射频技术的高精度室内定位系统。传感器通过定期向周围基站发送脉冲信号，从而获取传感器与基站间的距离信息。
传感器内部自带了坐标解算引擎，可在传感器端直接输出室内（X,Y）坐标。传感器采用标准工业MODBUSRTU通信协议，方便用户通集成到PLC等控制系统中。系统无需设置专用PC服务器，用户只需配置好基站的坐标信息，即可从传感器获取到当前的坐标。

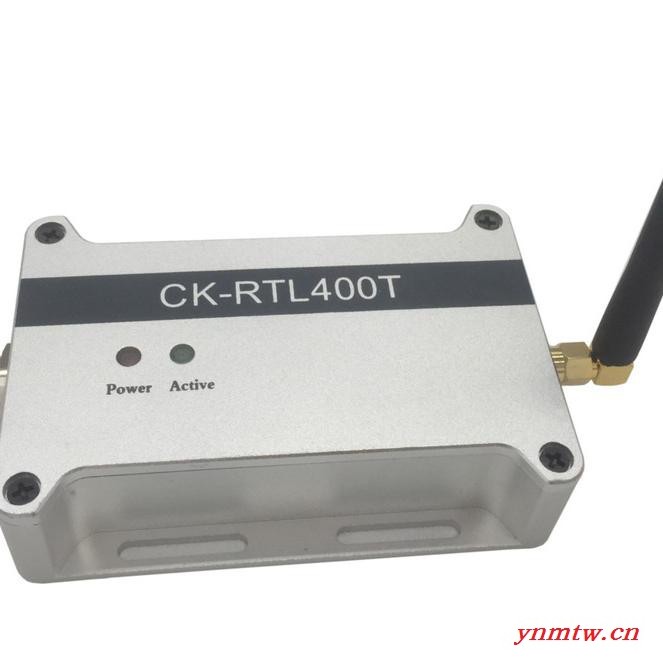

1.1 CK-RTL400T坐标传感器CK-RTL400T通过TWR双向测距方式获取坐标信息，可同时为用户提供(X,Y)坐标，已经传感器与基站时间的距离L。
产品特性：
◆工作频率：3.1-5.8GHz；
◆位置刷新频率：0.1HZ~1HZ；
◆定位精度：±2cm
◆测距精度：±1cm
◆通信距离：450m(无阻挡情况)；
◆通信接口：RS232/RS485；
◆通信协议：工业MODBUSRTU通信协议；
◆工作电压：10-30V；
◆电路保护：带极性接反保护；
◆工作湿度：10－90% RH；
◆工作温度：-25℃－+85℃；
◆防护等级：IP-65;、
1.1 CK-RTL400B UWB基站 CK-RTL400B安装在固定位置，为CK-RTL400T提供坐标参考
产品特性：
◆工作频率：3.1-5.8GHz；
◆位置刷新频率：0.1HZ~1HZ；
◆定位精度：±2cm
◆测距精度：±1cm
◆通信距离：450m(无阻挡情况)；
◆通信接口：RS232/RS485；
◆通信协议：工业MODBUSRTU通信协议；
◆工作电压：10-30V；
◆电路保护：带极性接反保护；
◆工作湿度：10－90% RH；
◆工作温度：-25℃－+85℃；
物理及环境特性：
| 项目 | 技术参数 |
| 操作温度 | -25℃~85℃ |
| 存储温度 | -25℃~120℃ |
| 湿 度 | 5%~95%非凝结状态 |
| 重 量 | 230g |
| 跌落测试 | 1.2米自由跌落 |
| ESD性能 | 空气放电±15KV,接触放电±8KV |
| 密封标准 | IP65 |
电气参数指标：
| 项目 | 技术参数 |
| 工作电压 | 10-30V |
| 功 耗 | 2.5W |
| 电路保护 | 带极性接反保护 |
| 工作频率 | 3.1-5.8 GHz |
| 位置刷新频率 | 0.1HZ~1HZ |
| 读卡距离 | 15mm(标准IC卡) |
| 通信接口 | RS232/RS485 |
| 通信协议 | MODBUS RTU通信协议 |
