华创至诚HC3008 微环境监控系统

该系统采用了可视建模技术，实现了仿真数据中心实际的机柜摆放、机柜内设备摆放和相关属性。根据机柜的真实环境配置温湿度传感器、烟雾探测器、门磁、门锁、新风机、空调压缩机等，专用于监控机柜内各项环境及各项电力参数，实现了用户对机柜内微环境的远程管理，保障了网络和信息的安全。

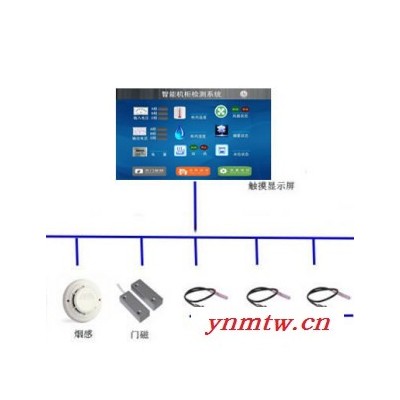

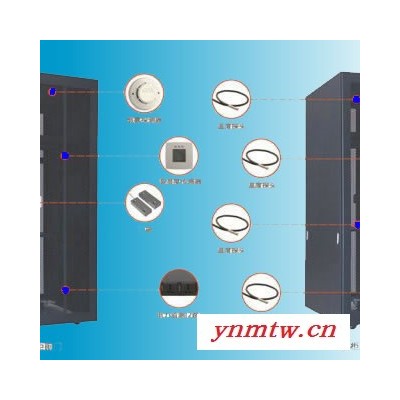

机柜监控示意图

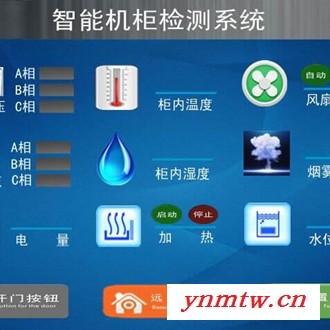

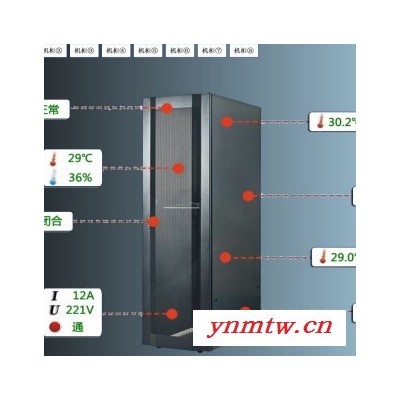

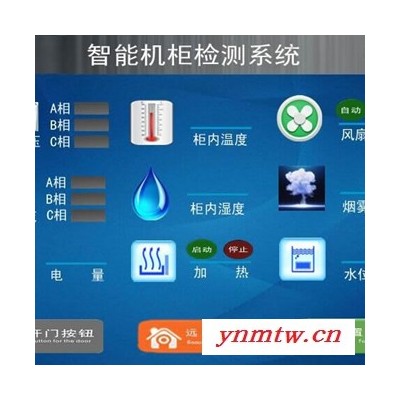

软件界面/用户界面（图）

??★ 数字化机柜内环境参数和机柜内设备用电数据，对机房内用户设备的运行环境实现精细化监控。

??★ 实时监测机柜内供电电压、电流、有功功率、无功功率、电能和频率，以及环境温度、湿度等，避免大环境合格局部环境超标现象危害到重要设备的安全。

??★ 灵活的策略管理，用户可对监测内容进行多种设置，系统根据用户策略自动处理事件。一旦超过预设的阀值，实现实时告警。

??★ 多种报警方式，该系统可通过短信、电话或声光等形式实时报警，提醒用户及时排查，以免发生故障。

??★ 采用全网路化的设计，实现远程管理，为管理员提供**便捷的访问方式。

??

本方案采用局域监控模式(可以在断网的情况下对机柜进行实时监控)。通过配备触摸显示屏、EHC-GJSYSTEM机柜微环境监控工作站、各类传感器。显示屏可直接连接到工作站实时显示机柜内环境参数。管理人员通过触摸显示屏进行监控、数据参数配置、历史记录机报警数据查询等。

产品特性：

CPU采用高性能的ARM-based 32-bit MCU M3处理器 STM32F207，

工作频率120MHz； u

256MB大容量NAND Flash存储器； u

  BootLoader NOR Flash；u

1路10/100M 以太网接口，接上位机组网； u

1路USB接口，可用U盘更新固件；  u

1路烟雾传感器输入接口； u

1路水浸传感器输入接口； u

4路温度传感器输入接口；

3路单相电压或1路三相电压输入接口；

3路电流传感器输入接口；

2路防雷状态检测输入接口；  u

3路模拟量输入接口；

1路报警器控制接口； u

1路风扇控制接口； u

1路空调压缩机启动接口；

1路新风机启动接口；

1路RS485/RS232  UPS控制接口；  u

1路RS485/RS232 TTL总线接口，用于连接GPRS等设备。

1路RS232输入输出接口，用于7寸液晶显示和触摸屏；

1路CAN总线接口，可用于上位机组网；

程序升级：

 l 支持通过网络远程升级固件 l

    支持通过U盘本地升级固件

触摸屏：  l

7寸触摸屏显示，分辨率为800*480，界面美观，操作方便 l

待机页面：显示重要实时数据  l

机柜监测页面：显示所有实时数据，并可设置采集参数 l

继电器控制页面：控制DO输出状态  l

系统设置页面：设置系统IP地址、系统时间、服务器IP和端口等  l

导入导出页面：支持使用U盘进行配置文件的导入和导出 l

系统升级页面：支持U盘进行系统固件升级 l

综合分析页面：支持数据的查询和分析

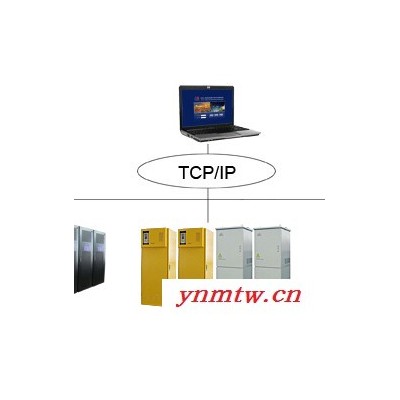

机柜微环境本地监控解决方案拓扑图

?功能实现

??机房环境动力监控系统一共有以下几种监控子模块：电力监测子模块、温湿度监测子模块、消防监测子模块、门磁监控子模块。

??监测对象：对机柜内供配电进行实时监测。

??监测实现：将为机柜供电的线路与EHC-GJSYSTEM机柜微环境监控工作站智能采集单元相连。这样主机**可以实时的监控供电的电流，电压等。

??监测内容：实时监测机柜内电流、电压、电量。

??监测对象：对机柜内重要区域的温度、湿度进行实时监测。

监测实现：将温湿度传感器，接到EHC-GJSYSTEM机柜微环境监控工作站的测温回路上。

监测内容：实时显示温湿度传感器所在位置的温度、湿度变化情况。

??监测对象：对机柜内的烟雾进行监测。

??监测实现：在机柜上布置烟雾传感器，通过4芯电源线连接到EHC-GJSYSTEM机柜微环境监控工作站智能采集单元，当机房出现火警时，系统会立即报警，通知机房管理人员。

??监测内容：监控各区域烟雾报警状态。

??监测对像：对机柜门实施开关进出管理并实施远程**。

??监测实现：通过加装门磁传感器，将其连接到EHC-GJSYSTEM机柜微环境监控工作站智能采集单元的接口上，实现监测当前门的状态并实施远程**或输入密码开门。

??监测内容：实时监视门的开关状态、远程或密码**。
