供应陆禾LOHO 厂区人员车辆定位系统

           企业厂区人员、车辆 免刷卡进出 门禁考勤定位监控

    一、      系统背景

     近年来，一些易燃易爆的厂区容易发生火灾、爆炸等安全事故。虽然厂区内有明显的警示牌，但是往往人们忽略这些警示，依然我行我素，置之不理。厂区内有些地方是不能随便出入和逗留的，但是人们有时间有好奇心理，趁人不在的时候就偷偷的溜进去；还有一些管理和责任人员，不能按时按点的去工作，巡检，给安全事故带来隐患。如何加强安全生产的防范措施，如何正确处理安全与生产、安全与效益的关系，如何准确实时的履行易燃易爆行业的安全检测职理的现代化、信息化也成为所有易燃易爆企业关心的问题。我们认为，建立以灾害预防、事故救助、电子信息化管理为主要目标的信息化和智能化建设势在必行。为此，我们推出了厂区人员、车辆考勤定位系统。能保证抢险救灾、安全救护的高效运作，摆在了国家各级主管部门和领导的面前。同时如何改变目前易燃易爆企业对现场作业人员落后的管理模式，如何实现管

二、系统概述

工厂、车辆考勤方面，之前公司采用普通的IC/ID卡进行考勤，在一定程度上也实现了考勤制度，但是当公司人数比较多的时候，员工每天上下班都排队刷卡，并且要走到卡机前刷卡，浪费掉了大量时间。而我们的远距离识别系统正是解决了这个问题；定位方面，本系统是工厂传统管理手段的一个延续，很方便就能查找出某人在工厂读卡器识别范围内的运动轨迹和停留时间。

      三、系统设计方案

此系统分为考勤与定位两部分，我们把考勤与定位分别做介绍

 3.1考勤系统

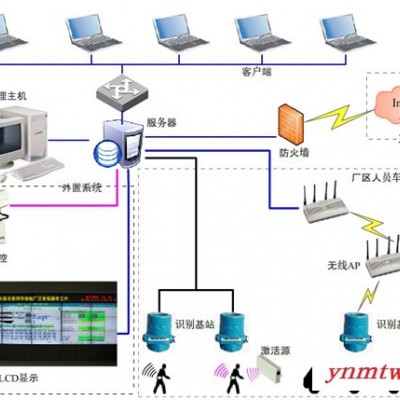

（一）原理图：

（二）使用原理：

   工人、车辆携带远距离识别卡，在离读卡器10米左右的位置就能被识别到，读卡器把接收到的识别卡的信息通过网络发给服务器。通过软件记录下了，工人什么时间进厂什么时间出厂。从而方便有效的实现的考勤功能。

3.2定位管理系统

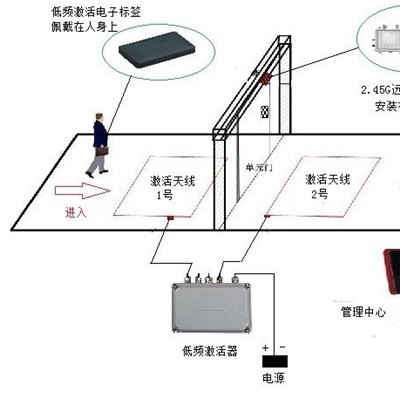

A原理示意图

3.2 系统工用原理

 (一)车间或房间内小区域定位原理

首先在每个房间门口或车间的位置装读唤醒读卡器，在楼梯入口的位置也要装一到两台唤醒读卡器。唤醒源读卡器不需要与监控中心电脑连接。固定读卡器固定在楼梯口或离门口唤醒读卡器能感应到的范围内。双频标签卡片固定在工作人员的安全帽上，为了不妨碍工作，把标签固定在安全帽内顶部。

  当工作人员进入房间或到楼梯口的时候，被最近的唤醒读卡器激活，马上就发2.4G有源信号（信号包括卡片的编号与激活读卡器的地址）。此信号就被装在50米内的读卡器接收到，读卡器把接收到的信号以及自己的编号通过网络上传到监控中心。计算机马上就可以根据具体信息（对应读卡器的安装位置，现场情况，标签的历史状态以及时间）判断出特定人员的当前状态（所处的位置，在区域停留时间，）。管理员还可以选择一个时间段（某一天或者某几天）以及一种报表类型（考勤报表，某一特定区域的进出记录报表，人员历史轨迹追踪报表，违反预定安全策略的警告报表）来获取需要的报表。另外一旦厂区内发生事故，可以根据计算机内的人员分布信息马上查出事故地点的人员情况，然后可以用特殊的探测器在事故处进一步确定人员位置，以便帮助营救人员准确快速的营救被困人员。临时访客的处理和固定人员基本相同，只是多了附加的信息以方便电子标签的注销以及重新授权。

（二）在广阔的地方大范围的定位方式

在厂区的各个路口、主要通道和重点监控的大范围区域中安放若干个读卡器，具体数量和安装位置根据现场实际工况和要实现的功能要求而定，并将他们通过有线网络和控制中心的计算机连接起来。

当工作人员进入经过厂区时，只要通过或者接近放置在厂区内的任何一个读卡器，读卡器马上就会感应到并将对应的电子标签编号（双频标签以两种状态信号发射，当没有唤醒读卡器的时候，也可以发信号，只是与被唤醒后发出的信号状态不一样）、读卡器自己的编号以及时间上传至监控中心的计算机，计算机马上就可以根据具体信息（对应读卡器的安装位置，现场情况，标签的历史状态以及时间）判断出特定人员的当前状态（所处的位置，在区域停留时间，）。管理员还可以选择一个时间段（某一天或者某几天）以及一种报表类型（考勤报表，某一特定区域的进出记录报表，人员历史轨迹追踪报表，违反预定安全策略的警告报表）来获取需要的报表。另外一旦厂区内发生事故，可以根据计算机内的人员分布信息马上查出事故地点的人员情况，然后可以用特殊的探测器在事故处进一步确定人员位置，以便帮助营救人员准确快速的营救被困人员。临时访客的处理和固定人员基本相同，只是多了附加的信息以方便电子标签的注销以及重新授权。

 四、系统的功能特点及优势

 4.1 系统的功能特点

非接触式

电子标签和读卡器之间采用无线的方式进行通信，最远识别距离可以达到80m（可调节距离），因此人员只需要携带电子标签从读卡器附近经过就可以而不需要下车靠近读卡器刷卡。

穿透性

无线信号可以穿透纸张、衣服、塑料等障碍物，因此即便电子标签不在读卡器的可见范围内（譬如装在衣服口袋里，在汽车内）也可以正常工作。

安全性

电子标签的数据以电子信号的形式发送至读卡器，因此只有特定的设备才能够接收到这些数据，并且只有拥有权限的管理员才能查看这些数据，保证了数据的安全性。

高速识别

读卡器以极快的速度识别电子标签（可以同时识别200个），因此对于移动速度非常快或者同时有很多人经过的情况，识别效率非常高。

准确率高

基本上可以保证100%的识别率。

低功耗

电子标签采用超低功耗设计，仅仅其内置的电池就可以维持3年或者5年的正常工作，无须经常更换电池。读卡器也采用低功耗设计，峰值功率不超过1W。

体积小、重量轻

电子标签采用微芯片及贴片技术，体积小，重量轻，携带方便，不影响正常工作同时便于保管。

抗污染、适用于各种环境条件

电子标签采用塑料外壳，对水、颜料、贴纸、化学品等常见的腐蚀物不敏感，对电磁干扰不敏感，耐低温、高温，适应各种工作环境，同时不会对环境造成任何污染。

4.2 系统优势

高度自动化

系统能够自动监测厂区内人员或者车辆经过监测点的时间、地点等信息并进行分析上传至网络服务器并做出相应的动作，整个过程全部自动化，无须人为干预。

操作方便

管理员只需要将人员或者车辆的信息以及电子标签的编号录入系统就可以开始使用而不需要其他的操作，持有电子标签的人员只需携带电子标签而不需要刷卡或者登记等操作，完全不影响正常的工作，使用起来非常方便。

无须任何客户端软件，管理员只需用浏览器登陆至网站即可远程查询信息和进行管理操作。

效率高

借助计算机信息处理技术，系统可以在很短的时间内对大量的人员车辆出入等信息进行登记，管理员还可以指定条件来获取各种各样的完善的报表资料，显示并打印出来，为高层管理人员的查询与决策提供依据。相比以往靠人工登记、统计的方式准确性、可靠性和效率都大大提高。

信息及时、准确

系统的信息实时更新，并能够保证准确无误，用户只要登陆网站就可以获得最新的信息。

系统稳定、安全、可靠

系统的设计充分考虑了稳定性和可靠性，读卡器采用防水、防爆外壳，内部电路稳定可靠，能在恶劣环境下连续工作。设备采用壁挂式安装，无须在现场进行坑道施工。整个系统还采用电源备份，保证在不稳定电网环境下的7×24小时正常工作。

智能化的故障检测

包括失效设备监测，通信链路故障监测等智能化的监测功能，对于失效的设备，只需简单的替换设备即可恢复正常。可对员工、部门以及干部的考勤定位信息进行查询,可按要求输出各种信息报表

五、系统软件功能介绍

5.1 人员、车辆信息管理

管理人员、车辆信息，包括员工的工号、姓名、部门、职务、班次、员工的照片、电话号码等信息。

对应车辆有车辆内部编号、车牌号、车型、用途、对应司机以及车的照片等信息。

对于临时访客和外来车辆，除了内部人员和车辆所有的信息，还要加上所属单位、来访时间、事由、内部联系人的姓名、部门以及离开时间等信息。

5.2 人员、车辆出入厂区自动登记

内部人员、车辆分发长期持有的电子标签，临时访客和外来车辆在管理员处登记后分发临时持有的电子标签。当人员和车辆携带电子标签进出厂区时系统会自动记录下对应的进出时间。

5.3 员工考勤

可以根据厂区的进出记录进行员工考勤，包括按时上班、下班、迟到、早退、请假、缺勤等。

如果需要，也可以对车辆或者其他设备进行类似的考勤。

5.4 人员、车辆实时定位跟踪

可以对人员、车辆进行实时定位跟踪，确定人员或者车辆的当前所处的区域以及进入该区域的时间。

5.5 人员、车辆历史轨迹查询比对

可以查询人员或者车辆在某一时间段的历史轨迹，可以相互比对历史轨迹或者和预先指定的历史轨迹进行比对。可用来查看某个人在厂区内的活动记录，也可用来对安全巡逻人员进行巡更考核。

5.6 厂区人员、车辆统计

可以统计整个厂区或者某个特定区域内的人员、车辆信息，包括人数，车辆数具体的姓名、车牌号、时间等信息。

5.7 区域访问控制

可以查询特定区域的访问记录，还可以指定特定的人员或者车辆对特定区域的访问权限。譬如外来访客只能够进入办公区和生活区，不能进入库区和生产区，外来大型载重车辆只能够进入库区而不能进入办公区和生活区，危险化学品仓库只有危险品保管员才可以进入等。如果有违反区域访问控制安全策略的行为则由系统发出警告并通知相关人员予以制止。

5.8 滞留时间控制

可以指定特定的人员或者车辆对整个厂区，特定区域的访问时间控制。譬如，早上八点到晚上六点为工作时间，其他时间除相关人员外其他人一律不得进入厂区，外来访客未经批准在厂区内的停留时间不得超过2个小时，门岗保安在值班时间不能离开工作岗位等。对于违反滞留时间控制安全策略的的行为，系统会进行报警，管理员可以通知相关人员采取措施。

5.9 指定路径

可以预先指定人员或者车辆的路径，包括途径路径点的先后顺序，在途中某一路径点的到达时间，离开时间，停留时间，任意两个路径点之间的时间间隔等。可以对外来车辆进入厂区以后的行走路线进行规划，或者规定安全巡逻人员的巡更路径。

六、系统规范要求

6.1  适用场合

厂区人员车辆定位管理系统广泛适用于各种大型的库区、电厂、石油、化工、矿山等容易发生事故的易燃、易爆行业厂区以及需要控制人员车辆进出活动的安全保密机关单位。

6.2 实施原则

根据现场情况，读卡器的安置应该依主要路径、通道、进出口以及重点监控的敏感区域而设，具体的安装密度以能做到关键路径点全部覆盖为宜（如果路径点之间的距离太远，需要在中间加装读卡器）。

6.3  操作规范

一人一证、一车一证、人证绑定、车证绑定、统一管理

必须保证进出厂区的每个人员、每个车辆都分配唯一的电子标签，电子标签在分发前要先进行授权（包括对应人员、车辆的信息录入、安全策略的指定、启用）。

人员正确佩戴

人员电子标签一般佩戴在胸前或者固定在安全帽上。

车辆正确安

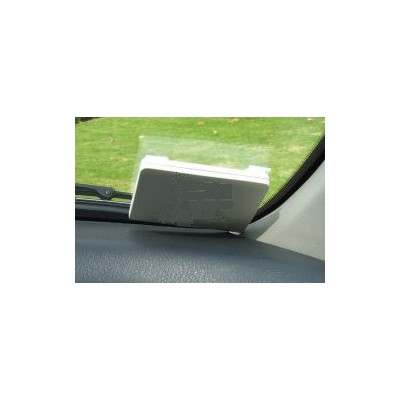

车辆电子标签一般放置在前挡风玻璃处。

临时证件的授权和注销

临时进入厂区的人员和车辆分发专用的电子标签，告知其正确的佩戴安置方法，临时访客离开厂区时应交回电子标签并在系统内注销。

爱护设备

使用时请爱护电子标签，防摔、防高温。对于安装在厂区内的读卡器及其他通信设施如果没有专业人员的指导请不要随意变动，不得故意破坏。

权限控制

请保管好管理员的帐户，如果没有专业人员的指导请不要对系统中与硬件底层相关的配置做任何更改。

系统硬件设备的介绍

厂区人员、车辆出入定位管理系统主要由电子标签、读卡器、通信设施、计算机及软件组成。

 2.4G远距离识别卡

（一） 产品照片

（二）技术参数

  2.4G远距离读卡器

（一）产品照片

（二）技术参数

  唤醒读卡器

（一）产品照片

（二）技术参数
