山东德州钻床 2016龙门数控钻 数控钻床PLC控制系统

山东德州钻床 2016龙门数控钻 数控钻床PLC控制系统

KR--PMZ-2016

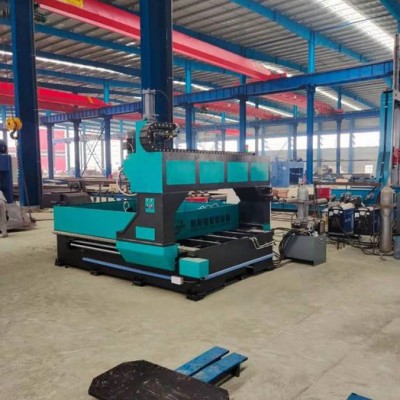

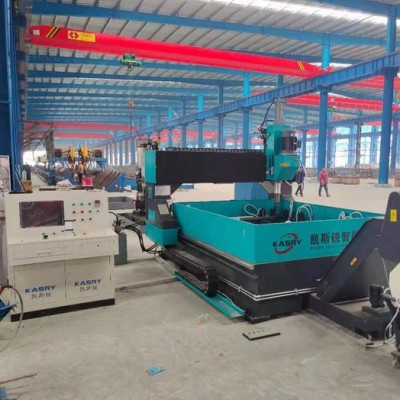

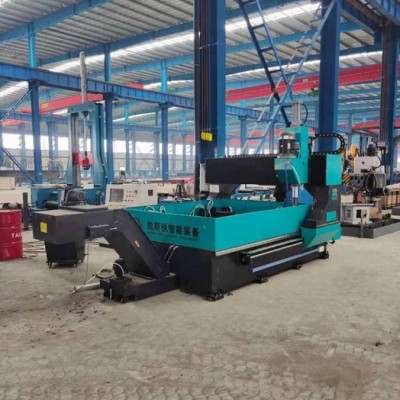

数控平面钻

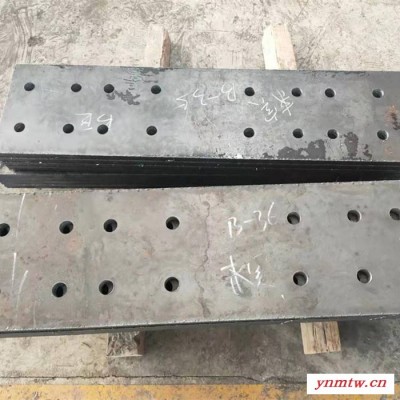

可钻通孔、盲孔、阶梯孔、孔端倒角，工件自动夹紧。

产品结构特征:

本机主要由床身、龙门、垂直滑台、钻削动力头、液压系统、控制系统、集中润滑系统、冷却排屑系统等组成。

*床身采用灰口铸铁铸造，性能稳定，不变形。

*主轴伺服进给，电机采用减速电机，生产效率高使用寿命长。

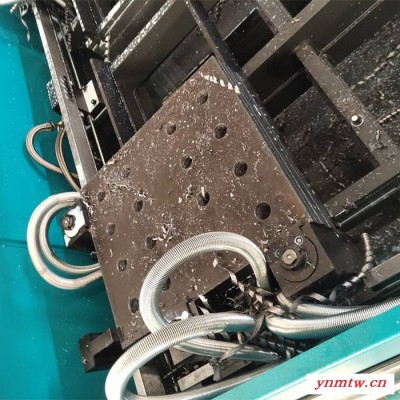

*工件夹紧由液压夹紧油缸夹紧，小工件可装夹在工作台四角，缩短生产准备周期，提高生产效率。

*松厦伺服电机+数控系统控制，龙门移动双伺服电机+滚珠丝杠同步双驱。

型号 KD-PMZ-2016

加工范围? 1600*1600? 2000*1600? 2000*2000

叠加厚度? 15-100

主轴数量 1

主轴型号 莫式4＃锥孔

主轴转速 120-560

进给方式 液压进给

进给行程(mm) 进给行程(mm)

钻孔直径 ?12-?50

主机功率(KM ) 5.5

夹紧缸数量 12

夹紧力/支 7.5

该电气系统还具备一套我公司自行开发的软件,能够与局域网连接。该软件为中英文界面，菜单式输入，用键盘及鼠标操作，方便实用，柔性好且与AutoCAD相兼容，能使对于许多数控系统相当繁琐的工件程序输入工作，变得直观、方便，同时还可存贮大量的工件程序，可随时调用、加工。其特有的监控画面，能直观地观察、修正机床的运行状态，例如主轴速度、进刀量、位置显示、故障报警等等。此外对用户提出的各种特殊要求，我公司可以限度地予以满足。
