 RJ-112型门式起重机

   安全监测预警系统

一、系统需求分析

依据相关**规范的基本要求，对于门式起重机的安全监测预警系统可以分为模拟类传感器和状态量类信号两个大类，同时应具有相关测量参数的统计功能

1）模拟量类传感器（7类）

2 行程传感器（防碰撞、运行速度、运行间距）

2 起升高度传感器

2 重量传感器

2 幅度限位装置

2 风速仪

2 钢丝绳卷筒运行距离检测传感器

2 偏斜量传感器

2）状态量信号（14类）

2 超速保护装置

2 各机构运行减速、极限限位及超限位

2 起升高度限位器、下降深度限位器

2 起升机构制动接触器粘连保护

2 供电电缆卷筒安装限位

2 排绳限位器状况检测

2 起升卷筒及盘式制动状态检测

2 联合台各功能按钮工作状况

2 各急停按钮工作状况

2 轮边制动装置

2 夹轨器装置、

2 各空气断路器运行状态

2 各交流接触器运行

2 联锁保护安全装置，门限位、机构之间的运行联锁状态

3）系统统计、存储以及显示功能

2 各机构运行频次、运行时间

2 综合吊载≤10t持续吊载时间累计统计

2 综合吊载≥额定荷载60%持续吊载累计统计

2 综合吊载重量累计统计

2 工作电量消耗、设备耗时累计时间

2 各档位动作时间统计

2 安全监控系统存储时间大于45天。

二、RJ-112型门式起重机安全监测系统

——智能结构物联网，数字化港口

门式起重机安全监测系统是由我公司研发的新一代门式起重机安全监测和信息化管理产品，其能够实现对门式起重机运行状态的全方位监测、多种不同危险的预警以及运营作业的信息化管理，能够有效提升门机的安全水平和运营效率。

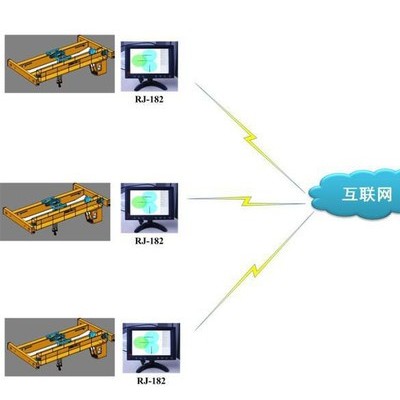

门式起重机安全监测预警系统由安装在门式起重机上的RJ-112型门式起重机安全监测仪、安装在远程管理中心的RJ-104型起重机**两部分组成。

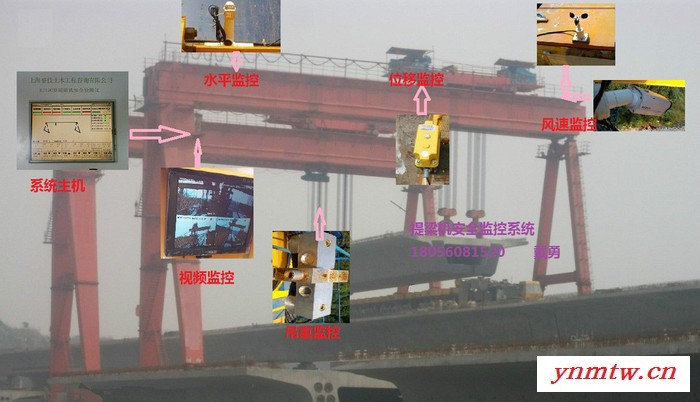

RJ-112型门式起重机安全监测仪由带动态显示的主机（内置制动控制）、行程传感器、起升高度传感器、重量传感器、幅度限位装置、风速仪、钢丝绳卷筒运行距离检测传感器、偏斜量传感器、无线传输模块等部分沟通。

RJ-104型起重机**能够实现对区域内多个项目、多类门式起重机运营信息以及安全状态的实时管理，便于实现门式起重机远程信息化管理的需求。

系统特点：

1）实现了对门式起重机行程、高度、重量、幅度、风速、卷筒钢丝绳距离、轨道偏斜量等7种不同量的测量、分析，从而能够有效避免门式起重机运转过程中存在的结构自身危险（超重、风速、轨道偏斜危险）、与障碍物碰撞危险、门机间碰撞危险等；

2）系统能够实现起重机操作人员、现场办公室、远程管理者等三种不同层次的管理需求，有效提升了门式起重机的安全性能和信息化管理效率；

3）总体技术参数国内**，如多台多类起重机混合管理、障碍物个数**多、系统刷新速度**、系统自组网时间**短、性能**定。

系统功能：

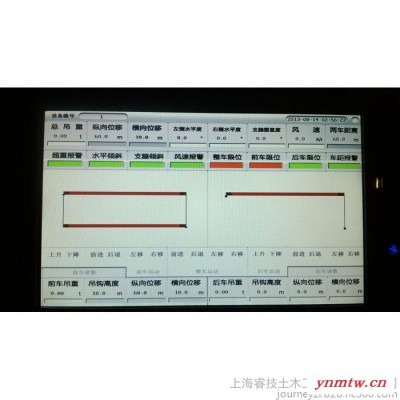

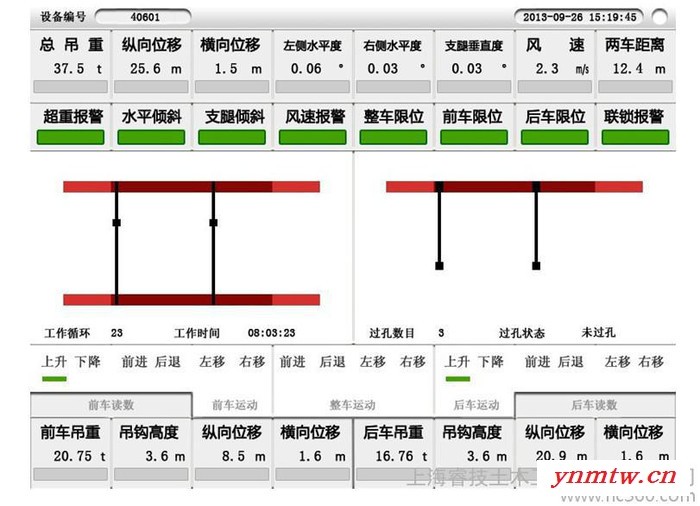

1）门式起重机运行状态检测、显示及记录功能，包括有门式起重机的行程、高度、重量、幅度、风速、卷筒钢丝绳距离、轨道偏斜量数据，对门式起重机运行过程中的数据可以记录在本地监控仪（大于60天）中，同时也可以存储在远端的服务器中，满足门式起重机安全事故分析及起重机运行效率分析的要求；

2）门式起重机区域安全防护功能，能够设置**高达多个不同类型的保护区域，可实现对码头、高压线、道路、住宅、办公楼等重点区域的保护，在确保起重机安全的前提下，尽可能地实现起重机**大的空间作业面积；

3）门式起重机防碰撞功能，在对门式起重机的行程、高度、重量、幅度、风速、卷筒钢丝绳距离、轨道偏斜量数据的实时监测的同时通过无线传输网络将局部区域内的多台多类起重机组成一个无线监控网络，使不同起重机的运行状态数据可以在不同的门机间传递。每个门机可以基于本机及其他起重机的数据进行防碰撞计算，实现距离预警和高度预警，并基于防碰撞的计算结果进行报警或切断不安全方向动作的电源；

4）门机偏斜监控功能，通过测量门机的偏斜角和偏斜量度来分析门机的安全状态，当门机的偏斜达到临界状态时予以报警，提醒门机驾驶员谨慎操作，并及时纠偏；

5）门机风速监测功能，对门机运行过程中的环境风速进行实时监测，提醒司机进行安全操作；

6）门机安全状态远程监控功能，能够远程实现对门机运行状态的实时监控，满足门机远程管理的需求。
