工程概况
本工程采用两路10KV高压电源供电(互为备用),两个变电所,为A变电所和B变电所。每个变电所两台变压器,功率分别为1600和1250KVA;共用4台变压器,总容量5700KVA;另外自备1套柴油发电机组。考虑通讯的可靠性,变电所之间采用光纤通讯。该工程对某医院的变电所内的高、低压设备供配电系统进行监控。做为整个某医院的智能化电力自动化系统,需要考虑配置的共有六部分:
一、 高压(10KV)进线、母联、馈线部分(采用p127微机型综合保护测控监视装置)
二、 低压(380V)变压器进线、联络回路部分(采用c725系列高端三相数字式多功能测控电表)
三、 低压(380V)的电容补偿、电源切换等回路部分(采用c725系列三相数字式多功能测控装置)
四、 低压(380V)馈线回路部分(开关额定电流250A及以上回路采用c725系列高端三相数字式多功能测控电表;开关额定电流250A以下回路采用c725系列三相数字式多功能测控装置)
五、 直流屏
六、 变压器温控仪
针对于某医院电力自动化系统的监控装置具体配置,监控装置具有以下特点:
(1)、测量高、低压各回路的U、I、P、Q、COSφ、f、KWH、KVARH等所有三相电量。

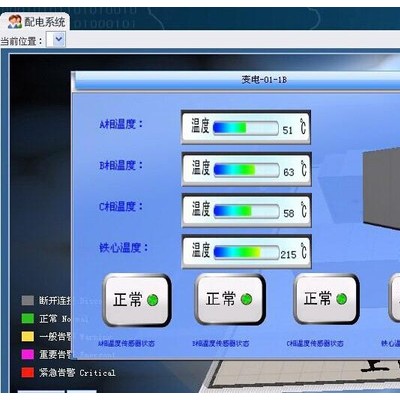

(2)、变压器温度监测,备用发电机全电量的测量及转速、油温、油量等发电机状况监测。
(3)、对低压各回路(包括机房设备、办公插座、照明等)的断路器进行遥控,对各动力设备进行联动控制。
(4)、采集断路器开关量、继电保护跳闸信号、异常报警信号和非电量等遥信量信号。
(5)、事故记录与分析管理:谐波分析、故障录波及事故追忆功能。
(6)、设备检修维护:设备的开合次数统计及损耗状态监视,制订检修维护计划。
(7)、运行优化管理:通过对高低压控制柜自动的切换,对系统进行节能控制。
(8)、电力需求管理:自动调峰控制,进行电力需求控制,在用电量超过合同供电量时将负荷分级切除,同时对租户的电量进行自动统计。
工程环境
2.2.1气候条件
温度
夏季:极端温度(干球) 41℃
年平均气温 15.0℃
年极端最低气温 0℃
雨量
最大雨量 每小时254.5毫米
年平均降水日数 123.7d
年最多降水日数 137 d
年内日降水量≥25mm的日数 23.1 d
风速
年平均风速 3.7米/秒
极大风速 43米/秒
相对湿度
最热月份平均值 大于80%
最冷月份平均值 63%
2.2.2 本方案所配置设备均能于下列的环境条件下进行工作及正常操作
海拔 <1000米
最大风速 55米/秒
最大相对湿度 99%
年平均相对湿度 79%
最高环境温度 户外50℃,户内45℃
最低环境温度 -10℃
最大日温差 30K
地震烈度 8度
降雨量 年最大2700mm,日最大260 mm
雷暴日 >90日/年
盐雾 多盐雾
系统结构
现场监控层设计原则:
现场监控层设备主要包括多功能电力监控仪表以及高、低压柜、变压器、直流屏、发电机的控制装置。电力监控装置针对不同高、低压回路选用micom p127微机型综合保护测控装置,pmac725系列高端三相数字式多功能测控电表,LD系列干式变压器测温仪测控装置。
p127系列装置设备功能特点:
p127实现:三段式电流保护(带复压、方向元件)、反时限过电流保护、零序过电流(带方向)保护、电动机过热保护、起动时间过长保护、堵转保护、过负荷保护、充电保护、负序过流保护、过电压保护、低电压保护、电容器差压保护、TV断线、系统绝缘监视、外部联跳、低周减载、跳闸回路监视、开关量保护、电动机起动时速断定值加倍等功能;还具有测量一回线路或设备的全部三相电量:U、I、P、Q、Cosφ、kWh、kVarh、f;10个DI,多个DO;连续故障录波;224个事件记录等功能;RS485通讯接口,支持标准的MODBUS通讯协议,可以选配以太网口。
c725系列高端仪表实现:测量一回线路或设备的全部三相电量:U、I、P、Q、Cosφ、kWh、kVarh、f;具有16周波的故障录波、波形采样功能在电流、负荷等参数越限时可以启动预警功能,自动记录越限后的波形,记录越限电流、负荷的最大值以及趋势;同时在发生事故跳闸后,智能装置可以记录故障前和故障后的一段波形,帮助运行人员进行事故分析,在最短的时间内找出事故的类型并加以预防;4个DI、2个DO实现状态量采集(开关分合状态、开关故障状态等)和分合闸遥控功能; 1ms的事件顺序记录,同时具有2—31次谐波分析。标准的RS485通讯接口,支持MODBUS通讯协议。
c725系列底端仪表实现:测量一回线路或设备的全部三相电量:U、I、P、Q、Cosφ、kWh、kVarh、f;电压、电流精度达到0.2级,有功电度精度达到0.5级,还可以选配具有4个DI,2个DO;2到31次谐波分析、定值越限报警及控制输出、1ms 的事件顺序记录功能(SOE);标准的RS485通讯接口,支持标准的MODBUS通讯协议。
LD系列干式变压器测温仪:由变压器厂家配置,测量每个回路的温度,和风机的工作状态等重要参数。标准的RS485通讯接口,支持标准的MODBUS通讯协议。
2.3.2 通讯管理层设计原则:
通信管理层用智能通信管理器控制所有现场监控装置和第三方具有RS485通讯口、标准通讯规约的智能设备(直流屏、发电机等)。p127,c725系列均带有RS-485通讯口,组成RS-485总线方式,采用Modbus规约,通过屏蔽双绞线接入的智能通讯管理器。第三方智能设备(直流屏、UPS、发电机控制器、变压器温控仪等),采用标准通讯规约,也通过屏蔽双绞线接入的智能通讯管理器。
2.3.3 主控层配置原则:
控制中心设在变电所附近的值班室内。服务器采用window 系列操作系统,监控主机采用window 系列操作系统,数据库采用Sql server ,监控软件采用Pmanager 3000电力监控专用组态软件,实现正常测量、监视、事故过程记录与分析、开关操作、数据存储、处理、共享等全部功能。
HG3000电力监控软件具有以下功能:
1.支持多种硬件与软件规约的数据采集功能
系统中的通信前置机作为一个数据采集站点,可读取各个硬件监控设备的实时信息和历史数据,进行数据处理,供网络上后台站点使用。HG3000采用自有的驱动程序设计技术,可快速开发出支持任何通信规约的硬件接入驱动程序,使得任何一个具有通信功能的硬件设备接入HG3000成为可能。
2.多种数据计算、统计功能
HG3000内置专用的数据计算模块,用户自定义计算公式,对原始数据进行组合计算,对电能数据进行分时计费统计。HG3000 的分时电能计费功能非常强大,内存2年日历表,可设置16种分时计费方案,分时时段可精确到15分钟,费率种类高达10种,峰、谷、平时段任意组合设置。
3.智能化图形用户界面

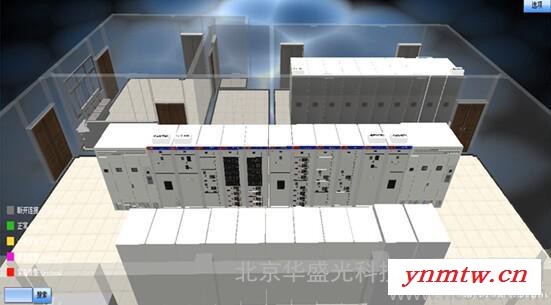

HG3000 自带的接线图编辑工具可以方便地设计出智能化的实时显示界面。它引入了面向对象的图元概念,并附带多种电力系统标准图元,供绘制接线图和其他监控图形使用。图元可被激活,使之动态地与监控点相联,智能化地反映系统实时运行状态。
HG3000 图形用户界面不仅可以组态出数字化的监控界面,还具有实时趋势显示、棒图显示、表盘式数据显示、位图动画等重要功能,使用户可以任意组合成生动、丰富的图形。在实时监控界面上,还具有实时报警提示、图形界面遥控、遥控闭锁、遥调、置数等功能。HG3000 可对各种支持的硬件设备进行上位机整定,为保证系统运行的连续性,在保护定值修改、节点容量变化时,前台通信程序可不退出,进行在线修改。
4.灵活组态的自定义报表
HG3000提供了灵活的图形界面报表生成工具。利用该报表工具可以生成任意格式的自定义报表。在一张报表内可同时制作时报、日报、月报、年报和自定义表格。利用日报和时报可查询指定一天内各时刻点的数据记录,利用月报可查询特定一月内各天24个时刻的数据记录,利用年报可查询指定某年之内各月月底的数据记录,利用固定报表可查询任意时刻的数据记录。报表中可以根据查询的数据组合成曲线图、棒图、饼图等分析图表,更直观地表现结果。报表的自动打印功能帮助运行人员更快更好地整理出现场运行数据。报表查询结果还可输出到EXCEL、WORD中去,便于二次利用。Pmanager 3000 的报表工具还具有自动统计的功能,它能输入包括逻辑运算、三角函数、对数函数、幂函数、求和、求平均数、求最值等函数在内的复杂公式,原始查询数据进行计算后,直接打印出最终统计结果。
5.历史数据查询和运行管理统计信息
利用HG3000 的历史数据查询工具可以查询系统运行以来保存在数据库中的任何历史数据,包括小时数据记录、小时最值记录、历史事件、故障录波图、事故追忆数据等。HG3000 还另带多种运行管理统计工具,如事件分类检索工具,可以帮助用户选择查询任何时段、任意设备、任意事件类型的事件记录,进行分析、打印、存档。
6.安全性管理及操作跟踪管理
HG3000 的安全性管理是通过分配操作权限来实现的,超级操作员具备所有操作权限。已登记的操作员,只有分配了某些特定权限后,才能进行相关操作。系统对每一个登录的操作员进行的所有操作都将进行跟踪记录,以保证所有的操作记录有据可查。
7.事故追忆及故障分析工具
HG3000 的事故追忆和分析功能一方面依靠具有记忆功能的监控仪表和保护设备,另一方面在主机上还有自定义的事故追忆功能。监控仪记录的故障录波信息存在数据库中,后台故障录波分析工具可以调出所有录波图形,进行放大、分析和打印。上位机的事故追忆功能通过指定相关设备,指定追忆触发条件、指定追忆时间来实现。当相关的追忆触发条件满足时,系统会向前追忆一段时间的实时测量数据,并从事件报警缓冲区中读取事件进行保存。在后台机进行追忆分析时,不仅可以看到事故发生前一段时间的相关电气量,还可以查看到事件发生后一段时间内的相关事件记录。事故追忆和故障录波功能使用户对故障前后的运行状态均能进行有效地查询、分析,便于查找事故原因。
8.商用数据库接入支持
HG3000具有支持多种商用数据库的可选组件(如SQL Server),安装这些组件后,可直接将HG3000数据存入标准商用数据库,供用户进行二次开发利用。HG3000 的数据库插件与实时监控系统具有一定的独立性,实时监控系统可不依赖于数据库系统而运行,这就大大提高了监控系统运行的可靠性,并为不需要选装数据库软件的用户节省了费用。
2.4 监控软件特点
勇顺公司自行研发的HG3000后台监控软件至今已经有10多年的历史,早在2000年,勇顺公司就在WINDOW的操作平台上提供了第一代后台监控软件,10多年来,不断的了解用户需要,不断的积累经验,不断的完善和充实,HG3000目前已经在国内外大大小小的近千个现场稳定运行,HG3000具有的兼容性和大容量应用在港口、楼宇及工厂变配电群的电力自动化系统上上更能显示出其优越性,在软件和网络结构上HG3000具备以下特点:
开放性:HG3000遵守公认的开放性标准,方便系统的维护、扩充和升级,可与其他系统实现无缝集成。系统可接入其他智能装置:直流屏、变压器温控器、PLC等,支持MODBUS 、DNP3.0、CDT、1801、IEC870-5-101、IEC870-5-103等协议。
安全性:HG3000能满足长时间连续稳定可靠运行的要求,保证数据的完整性和一致性,防止来自系统自身的意外或人为的误操作,HG3000在所有现场均一次性投运成功,所有系统运行至今没有出现过由于系统软件原因出现的计算机死机或系统崩溃问题。
功能完备性:HG3000除包括基本的SCADA及必备功能外,还包括分时计费(峰、谷、平等十种费率计费)、智能操作票、电能质量分析(谐波分析、电压波动、三相不平衡度等)、微机防误操作等功能,是内部审核和运行管理的好帮手。
实时性:HG3000满足对实时性的要求,系统响应时间足够短,可在数秒之内,把分布在各个变电所内用电情况进行集中监视。
用户友好性:HG3000用户界面简捷、直观,方便用户特别是不太熟悉计算机的用户使用。用户通过几天简单的培训就可以轻松的操作HG3000后台监控软件。
HG3000软件是通过认证的专业软件,并获国家注册,同时勇顺公司被评为国家高新技术企业。上海勇顺积累了10多年电力自动化系统软件开发的经验和成果,并有众多电力和大型工业企业变电所的运行经验,HG3000充分了解企业用户的需求,系统应用软件功能开发方面也特别重视大型工业、企业、楼宇的变电所群集中监控的特殊需要,比一般综合自动化软件增加了许多对大型企业、楼宇有价值的功能。
