| 品牌 | 威士讯 |
|---|
iVsee物联网视频监控系统是基于IP网络技术为核心开发的图像和各种报警信号远程监控、采集、传输、存储和管理的大型综合视频监控管理平台。系统融合了计算机、通讯、互联网、数字多媒体、存储、信息安全等多种先进的技术。系统以IP网络为核心，支持被监控资源通过光纤、以太网、无线网络等多种方式接入，将分散、独立的图像采集点进行联网，实现跨区域、大范围的统一监控、统一存储、统一管理、资源共享。可以为各行业用户提供清晰直观的管理方式，缩短决策时间，提高工作效率，提高监控区域的安全等级，同时基于对视频图像的智能分析，为用户提供更多的增值应用。
iVsee物联网视频监控系统提供完善的行业平台系统接口，与用户支撑系统实现无缝对接；系统内部和系统间都采用标准的RTSP、RTP/RTCP等标准协议，符合目前流媒体技术的发展趋势，可以与其他流媒体平台系统如IPTV系统平台、语音软交换系统平台等构建统一视讯媒体服务平台，也可以很方便的与其他厂家的系统和设备对接；公司研发员工都具有多年丰富的电信级产品研发经验，可以轻松实现百万级前端设备的接入、维护和管理。
iVsee物联网视频监控系统具有高度开放性，可以为第三方软件开发商和设备制造商提供开放接口，实现与用户早期平台或前端的互联互通，为客户构建可靠、可扩展、可运营的交互式视音频流媒体平台。
1、系统结构

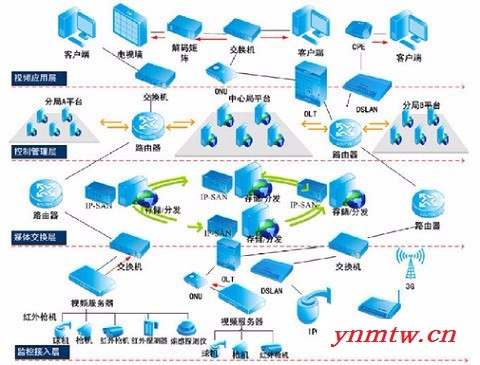

图1 iVsee物联网视频监控系统拓扑示意图
iVsee物联网视频监控平台支持全网分布式部署结构，根据功能可将网络分为四层：控制管理层、数据交换层、数据采集层、数据应用层。各层功能如下：
1.1、控制管理层? 资源管理，管理对象包括：终端接入设备、平台服务器、各软件模块、监控用户等
? 监控用户接入认证、鉴权
? 远程安装、配置、升级以及启动、停止平台服务器各软件模块
? 建立和维持前端设备、平台服务器、监控客户之间的会话路由，控制会话链路的建立
? 调度监控用户对监控点实时图像和云台控制的操作请求
? 响应监控用户对历史图像的检索；在播放录像时，接受并处理快进、快退、逐帧播放等控制请求
? 对分布式网络中的编码设备、平台服务器和监控客户端进行智能化调度，实现媒体流可靠的、高效的、节能的分发转发
1.2、数据交换层? 与前端设备建立音视频等数据的通道，对音视频等数据传送和存储
? 接受监控用户的音视频实时浏览请求，并与监控用户协同建立传输通道
? 提供平台集中存储或分布式存储的方式，实现录像数据按照预定策略或用户需求存储；实现录像索引信息的上报，集中统一管理录像索引信息
? 提供应用级的组播功能，转发或者分发前端的视频流，提升系统的并发能力，节省网络带宽
? 媒体分发转发服务器和录像服务器支持分布式部署，降低数据链路的带宽压力和录像存储容量空间压力，提高扩展性
1.3、数据采集层? 支持光纤、以太网、3G或WI-FI无线等多种接入方式
? 对音视频数据采集、编码、上传
? 执行前端存储策略，DVR等前端设备存储媒体数据
? 对报警数据的采集与联动输出
1.4、数据应用层? 监控客户端支持C/S监控模式、B/S监控模式或者解码矩阵上电视墙模式
? 实现完善的监、控、查、管、用等日常业务操作和管理功能
? 解码数字图像，输出模拟图像到电视墙，通过客户端的灵活控制，实现数字矩阵的功能
? 调阅历史图像，对历史图像进行播放控制
? 接受告警信息，并联动输出报警声音、文字等
? 支持在电子地图上管理监控点、接受告警信息、请求实时视频等
2、系统特点与优势? iVsee物联网视频监控系统具备以下特点：
2.1、先进的系统架构iVsee物联网视频监控系统采用开放的设计理念，引入电信NGN和软交换思想，将控制信令与业务承载数据分离，可以满足大规模的可靠部署和平滑的扩容需求。
媒体数据传输采用RTP/RTCP协议。
支持大容量的音视频编解码设备、监控客户的接入，接入规模可达百万级；支持流媒体数据组播、分发、转发以及存储。支持多个独立的监控平台互联，实现跨区域视频监控资源的互通、共享和互控。
可扩展支持与其他应用平台的互联，比如，电信MEASSAGE平台和声讯平台、公安三台合一系统等。
提供开放的接入协议和SDK开发包，便于合作伙伴快速高效的接入平台。目前已支持iVsee系统接入协议和SDK的厂家包括：海康，大华，灵活的组件设计方式可以快速兼容其他厂家的SDK。
2.2、基于GIS的业务监控电子地图以表现直观、功能丰富、信息量足等特点广泛应用于视频监控系统中。通过在地图上标注摄像头、传感器的位置，方便用户准确定位监控点位，当出现告警事情，该监控点的图标就会立即进行闪烁
可在地图窗口选择摄像头，选择方式包括点选、矩形选择、圆形选择、多边型选择，选中当前地图中一个或多个摄像头，然后观看该摄像头视频图像。
支持在电子地图上漫游、圈选、点选、搜索等多种方式定位监控点
支持在电子地图上请求实时视频、控制云台操作、回放录像等
支持在电子地图上进行前端设备的参数配置
支持在地图上将报警监控点图标进行闪烁显示，以通知操作员及时处理，同时将告警联动到电子地图，电子地图可快速的定位到监控点，并联动调出视频等
可在地图上的标注摄像机位置。
2.3、专业的存储系统对于大规模视频监控系统的建设，其监控点数量非常多，用户不但对图像质量要求愈加苛刻，并且对历史图像存储时间、安全性以及图像数据的深度应用都有特定的需求。iVsee物联网视频监控系统采用业界领先的存储部署模式和历史图像数据管理方式，通过灵活的组合配置，满足不同用户对历史图像的需求。
存储系统支持灵活扩展；平滑扩容。
存储系统支持分布式部署，能够充分合理地利用网络带宽。同时，图像数据采用分布式存储，数据索引采用中心统一管理的模式，确保数据快速定位和调度。
存储模式多样，支持前端存储、平台存储、客户端存储。
支持业界各种主流存储设备，包括EMC、DELL 、IBM等存储设备。由于存储与媒体分发服务器或前端设备之间采用RTP流式存储，而不是传统的iSCSI协议，所以提高了存储的可靠性（采用传统的iSCSI协议，一旦录像服务器出现故障，或网络丢包过多，IP SAN就会进入写保护状态，甚至需要手工恢复系统，会丢失大量录像数据）。
灵活的存储策略，支持按天循环存储、按周循环存储、按时间段定时存储的时间策略；支持告警触发存储、告警预录存储、抽帧存储等事件策略；支持根据网络分布、网络带宽和存储容量要求选择存储服务器。
支持用户根据时间段、监控点、告警事件等多种方式组合检索录像文件；支持按照时间切片的方式生成图片文件索引，帮助用户发掘有价值的图像信息，快速定位到录像事件的时间点。
2.4、高可靠性保障很多系统的高可靠性服务是采用硬件服务器、网络设备、存储设备的冗余以及构筑于操作系统之上的第三方专用软件来构建高可靠性服务。iVsee物联网视频监控系统除了可以采用上述的方式构建高可靠性服务外，还独创性的采用自研的应用层软件的提供高可靠性服务，达到媒体分发和转发自动负载均衡，故障模块弹性自愈保护。
控制管理层服务器，采用“1+1”热备模式，主备倒换速度在秒级内。
媒体分发转发服务器，采用“N+1”冗余备份，自研控制管理软件提供故障检测机制，一旦故障发生，备机主动接管，并在服务器集群中，自动负载均衡。
中心控制管理服务器维持媒体链路会话池，可根据会话池中的媒体流请求路数，决定各服务器和网络设备的压力，从而计算最佳路由达到动态的负载均衡。
分布式的结构消除了系统单点故障对平台整体服务的影响，能够及时检测单点故障并提供自愈能力。
高可靠性方案能够保障系统7*24小时的稳定运行和5个9 的可靠运行。
2.5、图像智能分析采用前端或者后端对图像深度分析的方式，实现周界防范、人流统计、车流统计、物体移动和丢失等智能应用。
支持警戒区域检测，包括：穿越警戒区域检测、进入区域检测、离开区域检测、区域入侵检测、区域徘徊检测。
支持人员聚集检测，对指定视频区域的目标进行相对密度检测，超过某个密度限值时告警。
支持交通事件检测，包括：交通拥堵检测，非法停车事件，逆行检测。
支持交通数据采集，单位时间内通过指定区域车辆数量统计。
支持人流量统计，包括：单向人流量统计、双向人流量统计。
支持物品被盗或移动检测，识别出物体被移出警戒区域。
支持物品遗留检测，识别出在标定区域内出现遗留、遗弃的单件、多件物品，可设定遗留报警时间。
图1 穿越警戒区域检测
图2 交通拥堵检测
图3车流量采集
2.6、高清视频监控支持CIF、4CIF、D1等普通分辨率的视频监控。
支持百万像素级IP摄像机，支持720P、1080P高清分辨率的视频监控。同时，通过自研的高清解码矩阵，将高清视频输出到电视墙上，为用户提供更清晰的视觉感受。
2.7、动力环境监测温湿度监测：监控动力机房或者仓库等无人值守环境温湿度，当温湿度不在正范围内，自动启动空调等相应设备
门禁系统监控：当无人值守的机房等的门禁系统被非法入侵，系统自动报警，并通过平台通知到用户
烟感等报警：当环境出现烟火，系统自动报警，并启动相应的设备减少火灾的发生。
3、监控客户端主要功能 3.1、实时视频监控? 客户端支持1、4、6、9、16画面切换监控，全屏显示切换浏览，并根据需要进行画面放大、伸缩等操作
? 按照调用分组、显示顺序和每组显示时间制定计划，进行轮巡
? 云台控制（上、下、左、右），包括自动巡航，预制位、灯光/雨刷功能
? 音频的实时接收，可选择静音/打开音频
3.2、视频回放功能? 支持用户根据时间、监控点、事件等多种条件进行检索和回放
? 支持多用户同时调用和检索历史图像；
? 回放历史图像时，可实现播放、倒放、快放、慢放、拖曳和暂停等功能
? 支持按时间段切片访问录像文件
? 可进行逐帧回放以及录像文件快速索引回放
3.3、报警联动? 支持告警手动布防、撤防的启动和停止
? 支持自动布防、撤防，可设置报警自动开启时间段，周期性开启
? 告警联动，联动方式包括文字、声音、图像抓拍、录像、短信、彩信、邮件等
3.4、电子地图? 支持在电子地图上漫游、圈选、点选、搜索等多种方式定位监控点
? 支持在电子地图上请求实时视频、控制云台操作、回放录像等
? 支持在电子地图上进行前端设备的参数配置
? 支持告警联动到电子地图，电子地图可快速的定位到监控点，并联动调出视频等
? 可编辑地图上的摄像机位置
3.5、音频对讲与音频广播? 音频对讲：支持编码器设备与监控客户端的语音交互，编码器设备与监控客户端之间进行双向的实时语音对讲
? 音频广播：支持监控客户端对多个编码器设备的音频广播
3.6、图像解码上墙显示? 统一集群化的设备管理，以拖拽目录节点方式来切换解码视频,操作方便简单
? 支持单画面轮巡和多画面轮巡，轮巡的视频、顺序、时间可动态调入
? 支持解码视频的自动重连功能，当输入视频或者设备出现错误时，可自动重新申请视频流
? 支持BNC接口输出模拟信号到电视墙
? 支持多屏显示卡输出高清图像到电视墙
? 可将4路数字视频信号合成为一路视频输出
? 支持多路数字视频的轮巡输入及视频切换操作
4、模块定制| 产品配置 | 产品描述 |
| 中心控制单元 | 实现前端设备、客户、各应用模块的认证鉴权和媒体数据资源的调度 |
| 网管中心单元 | 实现对前端、服务器设备、各应用模块、客户的管理 |
| 中心数据库 | 平台业务运营数据的存储仓库 |
| 录像管理单元 | 实现对前端设备的平台录像策略的管理和执行 |
| 告警联动单元 | 实现对告警数据的处理和告警信息的转发 |
| 媒体分发单元 | 实现对媒体数据分发和转发 |
| 媒体存储单元 | 实现对媒体数据的存储和录像文件的管理 |
| 网络图片管理单元 | 实现对的前端抓拍的图片文件存储和管理图片文件 |
| 客户监控端C/S单元 | C/S模式的用户监控端 |
| 客户监控端B/S单元 | B/S模式的用户监控端 |
| 解码控制矩阵 | 用于监控中心，实现图像上墙 |
| 产品名称 | |||
| 应用领域 | 高速、安监、公安、铁路、电力…… | ||
| 安装方式 | 专业工程师现场安装。 | ||
| 系统平台 | Linux | ||
| 系统总体特性 | 容量 | 前端PU接入数量和客户端CU接入数量 | 无限制 |
| 扩展性 | 系统容量可扩展 | √ | |
| 互通性 | 系统可兼容第三方前端设备 | √ | |
| 冗余性 | 核心设备可支持冗余 | √ | |
| 功能定制 | 可选 | ||
| 客户端SDK | √ | ||
| 业务管理系统对接 | √ | ||
| 系统架构 | 多级架构 | √ | |
| 单级架构 | √ | ||
| 部署方式 | 支持分布式部署 | ||
| 业务功能 | 视频浏览 | √ | |
| 云镜控制 | √ | ||
| 录像回放 | √ | ||
| 报警联动 | √ | ||
| 音频对讲 | √ | ||
| 音频广播 | √ | ||
| 业务管理 | 认证鉴权 | √ | |
| 用户管理 | √ | ||
| 权限管理 | √ | ||
| 日志管理 | √ | ||
| 报表管理 | √ | ||
| 其他功能 | 客户端私网穿透 | √ | |
| 透明通道 | √ | ||
| IP矩阵控制 | √ | ||
| 双码流 | 可选 | ||
| 电子地图 | 可选 | ||
| 智能图像技术 | 可选 | ||
| 存储系统 | 平台中心存储 | √ | |
| 前端存储 | √ | ||
| 客户端存储 | √ | ||
