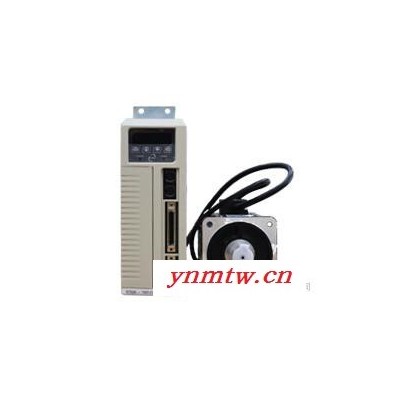

Teco/东元伺服定位系统TSTEP20C/TSB08751C-2NT3-1东元伺服器|东元伺服马达

产品认证	CE
额定电压	DC24
功率	0.75
适用电机	TSB08751C-2NT3-1
速度响应频率	600
品牌	Teco/东元
型号	TSTEP20C/TSB08751C-2NT3-1
加工定制	否



东莞市鸿创自动化设备有限公司，一级代理东元伺服电机、四方变频器、国产德普信伺服电机、精密行星减速机，为客户提供整套自动化电控程序开发方案。联系人：刘小姐13922907470/0769-22715930，QQ2829376316

产品特性：

一、东元伺服电机TSTA系列：

TECO  TSTA伺服驱动器搭配伺服马达400W~4.4KW,采用2500 / 8192 ppr增量型编码器，性能优异机能多元性:扭力、速度、位置、点对点定位及混合模式切换功能，可搭配不同控制系统,做最佳的应用组合主回路 / 控制回路电源分离内建煞车晶体增益调校简单:内建十个等级刚性表，且具备ON-Line/OFF-Line 自动增益调校Notch Filter:有效抑制机械共振，提供控制系统稳定性速度回路PI(比例积分)控制与P(比例)控制切换，抑制马达加减速时Overshoot与Undershoot现象内建十六段位置定位设定指令，可自由规划点对点定位控制指令平滑功能，在位置及速度模式下可作平滑时间参数调整，延长机械寿命人性化操作接口 实时显示状态及故障讯息多组可任意规划多机能输I/O接点完善的保护机制 多种异常警报PC操作软件 - TECO SERVO 繁体/简体/英文语系版本，透过RS-232、RS-485接口，读写参数、增益调整、状态表示及仿真数字式示波器进行内部信号图形监控

二、东元伺服电机TSTEP系列

1.TECO TSTEP系列伺服驱动器外型精简且机能实用，具有高优势之性价比，配合2500ppr编码器，足以符合一般市场之应用

2.机能多元性:具备转矩、速度、位置、点对点定位及混合模式切换功能，可搭配各种控制系统，达成最佳化的应用组合

3.内建回生煞车晶体

4.内建RS232/RS485通讯接口

5.人性化操作接口

尊

规格	符号	单位	TSB07301C	TSB08751C	TSB13551A	TSB13102A	TSB13102B
适配驱动器			TSTA15C TSTEP15C	TSTA20C TSTEP20C	TSTA20C TSTEP20C	TSTA30C TSTEP30C	TSTA30C TSTEP30C
额定输出	PR	W	300	750	550	1000	1000
额定扭矩	TR	N.m	0.95	2.391	5.252	9.545	4.782
额定相电流	IR	A	2	3.75	3.43	5.16	5.16
额定转速	NR	rpm	3000	3000	1000	1000	2000
瞬间最大扭矩	TP	N.m	2.861	7.164	15.758	28.645	14.327
瞬间最大机子电流	IP	A	6	11.25	10.3	15.5	15.5
转矩常数	KT	N.m/A	0.523	0.774	1.679	2.039	1.019
诱起电压常数	KE	V/K rpm	54.9	73.61	175.9	213.6	106.8
转子惯量	JM	Kg.cm2	0.6773	2.459	6.26	12.14	6.26
机子阻抗	Ra	欧	8.37	3.27	5.37	2.78	1.83
机子感抗	La	Mh	17.4	11.55	27.5	18.21	10.05
机械时定数	Tm	Ms	1.978	1.67	1.19	0.81	1.09
电器时定数	Te	Ms	2.05	3.532	5.12	6.55	5.52
重量		Kgw	1.588	3.05	6.45	10.18	6.47
绝缘等级			F级（155℃）
额定电压		V	VDC24V+-10%
静止摩檫扭力		N.m	1.176	2.352	15	15	15
转子惯量		Kg-c㎡	0.098	0.225	0.725	0.725	0.725
消耗电流		A	0.45	0.44	1	1	1
重量		kgf	0.68	1.94	1.7	1.7	1.7
马达使用时周围温度		℃	0~40
