| 测量范围 | 对已经标号的元素进行距离测量、角度测量、弧度测量。 |
|---|---|
| 测量精度 | 精度1um(视应用而定，特殊情况下可更高。 精度2um(视应用而定，特殊情况下可更高。 |
| 工作环境 | 0℃～60℃ |
| 外形尺寸 | 254x85x211 |
| 重量 | 2 |
| 品牌 | 易菲特 |
| 型号 | EF-BL030im/ic EF-BL130im/ic |
机器视觉系统的目的是什么？
1、防止不良产品外流
2、减少生产检测人工费用
3、提升产品品质
4、提升设备运转率
5、缩减场地、降低管理成本……
智能视觉检测系统/机器视觉平台是西安易菲特视觉系统有限公司独立自主开发的新一代机器视觉处理平台。该平台集本公司在机器视觉工业检测领域多年技术积累，同时结合目前用户特点及实际需求而推出。产品具有操作简便、设置灵活、集成度高、体积小、稳定可靠等特点。适用于污渍检测、几何测量、颜色识别、智能引导、定位、形状缺陷等领域。
1、主机

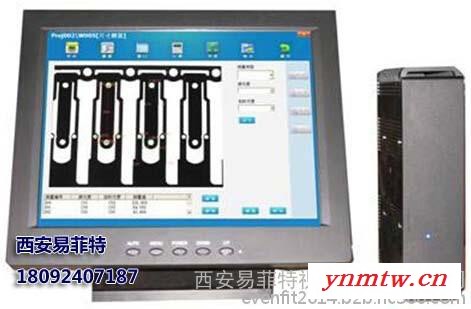

系统主机实物图，以及主机上的主要接口名称。
| |
|
2、可选件
| 名称 | 鼠标 | 显示器 | 控制器 | RGB显示器连接线 | DVD-ROM | RS232通讯连接线 | CCD连接线 |
| 图片 | | | | | | | |
3、相机
| 型号 | EF-BL030im/ic | EF-BL130im/ic | EF-BL200im/ic | EF-BL400im/ic | EF-BL500im/ic |
| 像素 | 659*494 | 1296*966 | 1628*1236 | 2048*2048 | 2592*1944 |
| 传感技术 | CCD | CCD | CCD | CMOS | CMOS |
| 传感器尺寸（英寸） | 1/4 | 1/3 | 1/1.8 | 1 | 1/2.5 |
| 帧率 | 120 | 30 | 20 | 25 | 14 |
| 芯片尺寸 | 5.6*5.6 | 3.75*3.75 | 4.4*4.4 | 5.5*5.5 | 2.2*2.2 |
| 功率 | 2.3W/2.0W | 2.5W/2.2W | 3.4W/2.9W | 3.4W/2.9W | 2.5W/2.2W |
1、污渍检测
2、尺寸测量
3、缺陷检测
4、字符识别
5、颜色识别
广泛适用于电子、印刷、制药，PCB、FPC、仪表，工件、模具、半导体等细分领域，解决行业生产难题，帮助企业拥有更强竞争优势。
性能指标| 项目 | 指标 | 参数 |
| 检测精度 | 尺寸测量 | 精度1um(视应用而定，特殊情况下可更高。) |
| 定位检测 | 精度2um(视应用而定，特殊情况下可更高。) | |
| 检测算法 | 尺寸测量 | 对已经标号的元素进行距离测量、角度测量、弧度测量。 |
| 形状匹配 | 通过比较已注册的图像模板和当前图像的边缘信息，在指定区域内检测出最相似的位置。匹配图形的准确位置姿态。 | |
| 节距测量 | 测量指定区域内多个边缘间距离的最大、最小、平均值，pin脚个数。 | |
| 预处理 | 数量 | 6 种/窗口 |
| 种类 | 二值化、中值滤波、平均滤波、锐化、腐蚀、膨胀 | |
| 工作环境 | 工作温度 | 0℃～60℃ |
| 存储温度 | --40℃～80℃ | |
| 湿度 | 5%～95%相对湿度，无冷凝 | |
| 振动 | 国际标准规范IEC61131-2 | |
| 整机尺寸 | L x H x D mm | 254x85x211 |
| 整机重量 | KG | 2.5 |
| 安装 | 带安装支架 | |
| 选配 | 电气控制箱 | 相机供电，光源供电，扩展，简单控制功能编程 |
| 触摸屏 | 12.1吋工业触摸屏 |
