| 品牌 | Haide 海德 |
|---|---|
| 型号 | HD-CCTV-PV |

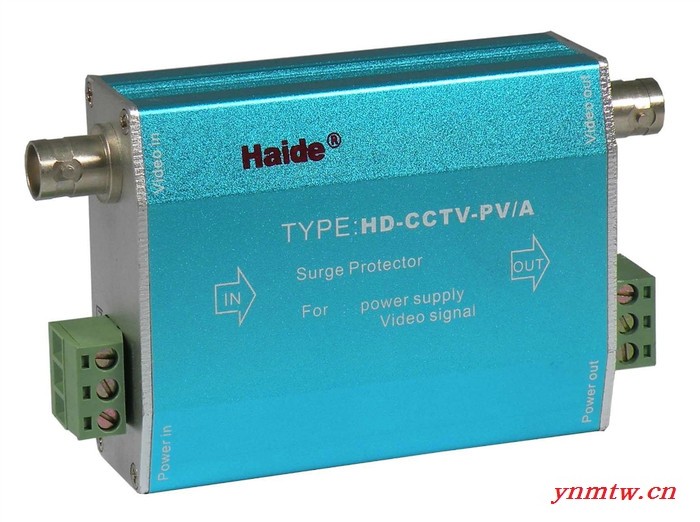

二合一视频防雷器
性能简介：
本产品可以分别对摄像机的电源、视频线路实施浪涌保护，外壳采用整体铝合金结构，体积小，输出残压极低，设计充分考虑到器件极间电容和分布电容对数据信号传输的衰减，插入损耗小，数据传输速率达20Mbit/s,能充分满足视频信号传输要求，具有对瞬态过电压快速响应的优点。
技术参数表：
| 型 号 | HD-CCTV-PV/A | |||||
| 保护线路 | 视频线路 | 电源线路 | ||||
| 标称工作电压Un | -10V/+1V | 12V | 24V | 220V | ||
| **大持续工作电压Uc | -11V/+1.4V | 18V | 36V | 250V | ||
| 标称放电电流In（8/20ms） | 2.5KA（芯/屏蔽） | 5KA | ||||
| 5KA（屏蔽/地） | ||||||
| **大放电电流Imax（8/20ms） | 5KA（芯/屏蔽） | 10KA | ||||
| 10KA（屏蔽/地） | ||||||
| 1KV/ms电压保护水平Up | 15V（芯/屏蔽） | |||||
| 90V（屏蔽/地） | ||||||
| 限制电压Up | 120V | 180V | 600V | |||
| 额定负载电流IL | ≤10A/15A | |||||
| 漏电流IA | ≤5цA | |||||
| 插入损耗 | ≤0.2dB | |||||
| 插入电阻 | ≤1Ω | |||||
| 带宽FG | 120MHZ | |||||
| 响应时间Ta | ≤1ns | ≤25ns | ||||
| 保护等级 | IP30 | |||||
| 工作温度范围Tup | -40℃至+80℃ | |||||
| 外形尺寸 | 108×63.5×28mm | |||||
| 外壳材料 | 屏蔽金属铝 | |||||
| 接口方式 | BNC | 接线端子 | ||||
安装方法：
在被保护设备的线路接口前端串联接入避雷器，“OUT”为设备端、“IN”为进线端，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。
产品尺寸图：
产品接线图：
