武汉远距离自动定位系统解决方案

版本号	0009
版本类型	单用户版,网络版,企业版,标准版
系统要求	windows2000
品牌	中欧
支持用户数	7用户

2.4G远距离隧道人员自动考勤定位系统背景
随着**经济的迅速发展，我国的隧道建设更是日新月异。由于城市地铁、铁路隧道和高速公路隧道改善了路线技术指标、缩短了路程和行车时间，提高了运营效益;再加上隧道造价高，运营管理相对复杂，所以各地对隧道的建设十分重视。
目前的远程**往往只是对行政和技术文件的管理，而无法实时地获取施工信息，更不能对施工方信息和施工人员有一个全面、及时、准确的掌握。从而导致很多事故的发生。为此各级政府高度重视工程建设安全生产问题，并采取一系列措施不断加强安全生产工作。如何改变目前隧道施工过程安全管理落后的管理模式，实现管理的现代化、信息化、智能化成为管理者研究的重要课题。
因此，借助以灾害预防、事故救助、电子信息化等先进的管理手段是隧道建设安全管理的必然选择。针对以上情况提出了“隧道人员考勤定位系统的解决方案”为隧道建设安全管理提供了崭新的安全管理理念。
二、隧道人员考勤定位系统概述
隧道人员考勤定位系统是集隧道施工人员考勤、区域定位、安全预警、灾后急救、日常管理等功能于一体，也是国内技术**、运行稳定、设计专业化的隧道施工现场监测系统。使管理人员能够随时掌握施工现场人员、设备的分布状况和每个人员和设备的运动轨迹，便于进行更加合理的调度管理。当事故发生时，救援人员也可根据隧道施工人员及设备位置监测安全管理系统所提供的数据、图形，迅速了解有关人员的位置情况，及时采取相应的救援措施，提高应急救援工作的效率。这一科技成果的实现，将为隧道建设的安全生产和日常管理再上新台阶提供有力保障。

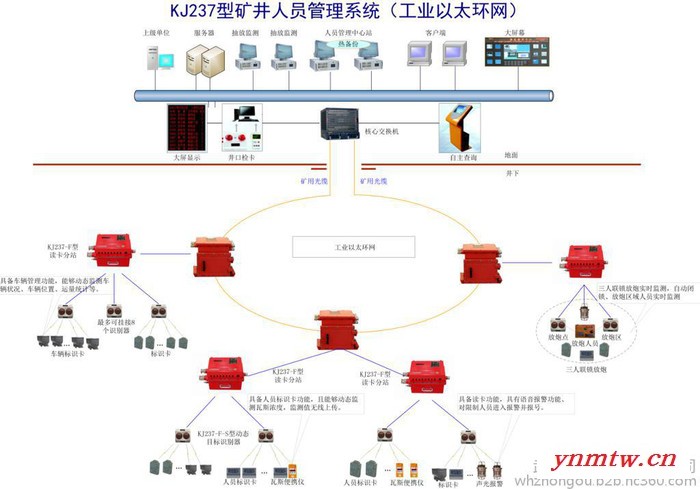

三、隧道人员考勤定位系统构成

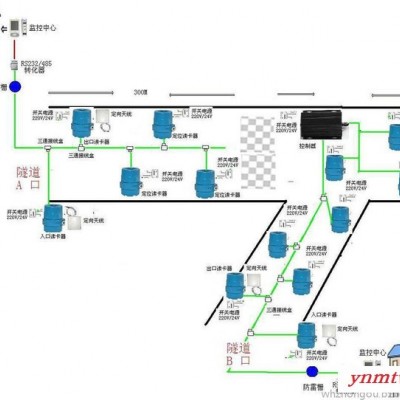

隧道人员考勤定位管理系统分为隧道外部和隧道内部
隧道外：室外单色显示屏、RS232/RS485转换器、RS485传输接口、电脑一台、信号防雷栅、**性检测管理台
隧道内：控制器、防爆**、安全型识别卡、RS485中继器、隔爆不间断电源、电缆、可根据用户实际网络状况选择传输方式和传输设备
四、系统特点
卓越的性能
高度的识别可靠性，**的前端识别率识别距离远(2-50米)极高的防冲突性(每个检测点可**多同时识别300个人员)高度的识别稳定性(误码率小于十万分之一)，真正达到无误码、无漏卡快速的识别速度(**可达到200公里/小时的识别速度)应用范围广
配合隧道现有网络状况，可提供基于光纤、以太网、通信电缆等多种隧道内-隧道外传输方式，适应性强，避免了由于传输方式单一造成的实施难度。
安全性、稳定性高
具有安全型的防爆、防尘、防水性能
高抗干扰性，对隧道干扰源、周界环境无特殊要求，环境适应性强
内部电路高度集成化，器件故障率**小化，运行可靠
采用有源识别卡，无电磁污染，免维护，使用安全
操作简单方便
直接导入矿区CAD原图，操作简单，无需重新绘制矿区图;保证显示的图形与客户的原图比例一致软件全中文菜单，具有良好的操作界面无线监测分站一体化结构设计，无需外接天线或地感线圈，安装方便快捷识别卡内置电池，超低功耗，无须外接矿灯电源，无须充电丰富的查询和报表功能
查询和报表输出、打印功能简单易操作可对施工人员、部门以及干部的考勤信息进行查询可对施工人员运动轨迹进行查询可按要求输出各种信息报表(如：进入隧道时间报表、个人出勤日报表、施工人出勤月报表、部门出勤月报表等)

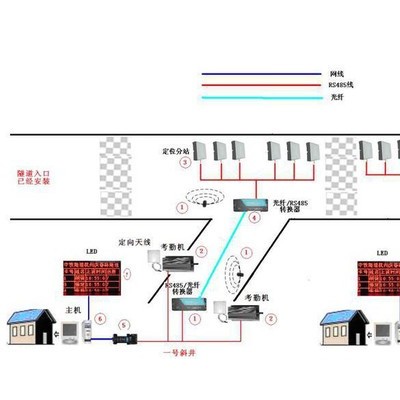

五、工作原理
①在隧道需要进行人员跟踪的区域中，安装控制器。它通过RS485数据总线与地面中心站保持通信，接头处使用三通接线盒，由外置隔爆不间断电源供电。
②防爆**通过RS485总线与归属的控制器连接，电源由本地供电。
③进入隧道人员配戴安全型识别卡(其卡安装在工作人员的防护帽上或带在钥匙链上)，配戴的安全型识别卡不断发出2.4G无线电信号，该无线信号是有编码的，每个识别卡的编码是**的。
④防爆**接收到有效测量范围内安全型识别卡发送的信号，并通过RS485接口向数据监测分站发送，再由数据监测分站送至隧道外记录和显示。
⑤在隧道出入口**把接收到安全型识别卡发送的信号，并通过RS485接口向数据监测分站发送，从而实现对工作人员的考勤。
⑥地面中心站根据安装的矿井考勤定位管理软件判断出安全型识别卡的具体信息，同时可将信息显示在控制中心的大屏幕或电脑显示屏上，并做好备份。
六、系统功能
1、动态显示功能
★ 任一时间查询并显示某个区域人员及设备的身份、数量和分布情况。
★ 查询一个或多个人员及设备现在的实际位置、活动轨迹。
★ 记录有关人员及设备在任一地点的到/离时间和总工作时间等一系列信息，可以督促和落实重要巡查人员(如：安全检测人员)是否按时、到点的进行实地查看，或进行各项数据的检测和处理，从根本上尽量杜绝因人为因素而造成的相关事故。
2、信息多点共享
系统中心站及网络终端可以局域网方式联网运行，使网上所有终端在使用权限范围内实现信息多点共享，供多个部门及领导同时在不同地点共享监测信息、系统综合分析信息、查询各类数据报表。
3、设置报警功能
系统能够根据施工管理的需要通过设置警戒区域。例如：在隧道内进行爆破时，将爆破作业面设置为警戒区域，如果有非授权人员及设备进入警戒区域，系统自动报警，并显示进入警戒区域的人员及设备的身份，爆破结束后解除报警设置。
4、 查询统计
★ 施工人员查询：可以按照自定义组合条件对施工人员当前区域、滞留时间及带班领导等进入隧道相关情况进行查询。
★ 工人分布查询：对隧道各区域的施工人员分布情况进行查询，使管理人员可以方便的知道特定区域的工作人数。点击相应区域可获得相关人员详细信息。
★ 未到达区域查询：用以督察和考核相关责任人跟班情况，查询特殊工种是否到达了其工作范围的所有区域。点击相关状态，可以得到到达人员和工作的明细记录。
★ 施工人数统计：可以根据日期对进出隧道的施工人员数量进行统计。
★ 区域人数统计：可以任意设置和管理相关施工区域，自动进行区域人数统
5、考勤管理
★ 部门考勤查询：可按部门及各种指定条件进行人员的出勤情况查询，如：编号、姓名、班次、工种、部门等查询条件;可按任意条件自动排序;
★ 员工考勤查询：可按各种指定条件进行人员的出勤情况查询，如：编号、姓名、班次、工种、部门等查询条件;可以按任意条件自动排序;
★ 干部考勤查询：对当天所有干部的出勤情况进行查询显示;
6、灾后急救信息
一旦发生安全事故，控制主机立即能显示出事故地点的人员数量**，人员位置等信息，大大提高抢险效率和救护效果
