配电线路故障自动定位系统

关键词：架空智能型故障指示器，多功能故障指示器，配电线路故障自动定位系统，架空型智能短路故障指示器    TLKS-PDMT-A01

一、现状与需求：

我国配电网错综复杂，常年在野外运行，受到恶劣的天气影响严重，那引发的故障率也**升高。架空线路线长、面广，要简单的靠人们去找出那一条线路发生的故障点那犹如大海捞针，不仅浪费了抢修时间，也延长了停电时间，这对生产和生活非常的不利。智能快速找出故障点是电力部门所追求的，为了配合电力部门，深圳市特力康科技有限公司研发了一款配电线路故障自动定位系统。

二、基本原理：

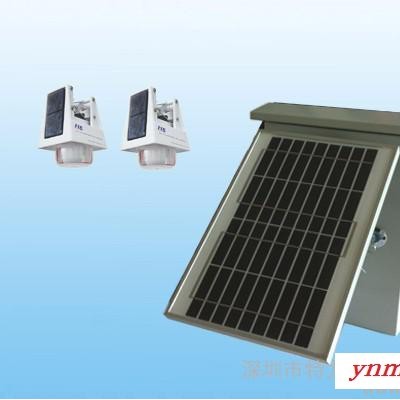

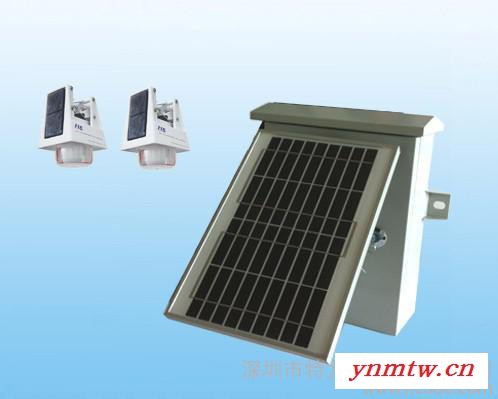

这款系统安装于电力架空线路上，这款是新型多功能的故障指示器，故障如果发生在晚上**会选择发光报警，如果发生在白天**会选择翻牌报警，可将报警信息发送到监控主站中心进行分析、拓扑计算，巡线人员可迅速确定故障区段找出故障点，极大提高了工作效率，缩短了停电时间，提高了供电的可能性。

三、相关参数

2  使用时环境温度范围            -30℃~+70℃

2  相对湿度                     5%~**

2  大气压力                        70kPa～106kPa

2  海拔高度                     ≤2000m

2  环境温度**大变化率            1℃/min

2  **大**湿度                   35g/m3

2  故障指示器动作准确率：大于90%

2  线路电压：10kV

2  绝缘耐压：125kV

2  短耐受电流能力：31.5kA/2s

2  适应环境温度：-30℃~70℃

2  翻牌/闪光夜间可视距离：≥300m

2  翻牌显示可动作次数：无限次（太阳能取电）

2  连续闪光时间：≥5000小时

2  闪光时间间隔：≤5s

2  无线通信距离：≤100m

2  重量：≤550g

2  电池寿命：＞10年

2  装置使用寿命：＞10年

2  抗风能力：风力150km/h不可松脱

2  防护等级：IP68

2  每台通信终端可以接入多组故障指示器

2  工作电源

?  配置太阳能电池板为蓄电池充电

?  太阳能电池标称功率：12W

?  太阳能电池工作电压：18V

?  蓄电池使用寿命：大于5年

?  阴雨天气下连续工作时间：>15天

?  静态功耗：不大于0.02W

2  通信

?  通信方式：以太网、串口、无线公网等

?  通信规约：IEC60870-5-101、 IEC60870-5-104或CDT等

2  使用寿命：8-10年

2  适应环境

?  抗震能力：地面水平加速度0.3g，地面垂直加速度0.15g

2  防护等级：IP54

2  识别故障：具有识别短路、接地故障的功能；并可区分**性故障和瞬时性故障tc "识别故障 具有识别短路故障的功能，无需设定动作值；"

2  显示方式：翻牌显示或发光显示360°范围内均可观察，翻牌方式时，显示牌采用夜视反光技术

2  自动复位：故障指示器探头具有延时自动复位或（和）遥控复位的功能，自动复位时间可由用户指定或出厂前设定；故障发生时自动开始计时，返回时间误差不大于±10%

2  抑制涌流：杜绝合闸励磁涌流引起的误动现象

2  在线运行：直接安装在电力线上

2  防锈耐蚀：结构零件采用防锈防蚀材料

2  带电装卸：可带电安装和摘卸，装卸过程不发生误报警

2  信号远传：内置无线通信模块，可将动作信号远传至架空通信终端

2  无线接收：接收通讯式故障指示器通过无线射频发回的故障点信息

2  信息发送：向中心站发送故障信息，可采用GSM、GPRS、RS232、RS485或以太网等通信方式

2  后备电源：配置太阳能电池板，用以给后备电源充电。后备电源可以维持通信终端连续15天工作，不需补充能量

 五、结语：

有了特力康的这款配电线路故障自动定位系统，对电力部门来说是个很好的故障检测好帮手，及时发现接地及短路故障并准确定位故障点。我司还有电缆故障指示器、液晶面板型故障指示器。具体详情请联系特力康小罗0755-29500287，QQ：2578908510。
