自定位系统智能数控钢筋调直弯箍机 我爱发明产品





                                                             产品用途钢筋调直弯钩切断

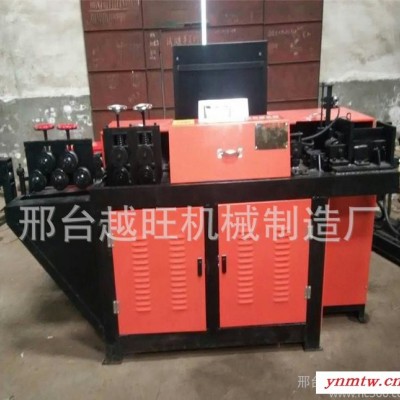

sd-12型数控钢筋调直弯钩一体机 钢筋弯钩机--弯钩机自动化程度高，采用伺服电机进料，精度高，牵引速度快，工作效率高，调直效果好，加工尺寸准确，可对φ6-φ12毫米热轧带助钢筋、圆钢、冷压带助钢筋进行调直、切断、弯曲次成型加工，广泛应用于建筑工地及钢筋加工厂。 采用触摸屏PLC可编程序控制器编程，只要输入产品尺寸即可生产，可储存20个批次，自动调直送料，自动切断，自动弯钩。 简易型设计，简易式操作，全中文菜单显示，懂得调直机的人即学即会，三分钟教会操作。

钢筋弯钩机简介：

1、机器结构：
     机器结构，主要由：机座预调、牵引机构、调直框，液压切断机构、自动计米装置、折弯装置、承受架、行走装置、PLC电器控制等部分组成。
2、预调部分：该部分主要通过预调轮调直让线材更好的进入调直筒内。
3、通调柜部分：该部分主要通过调整调直轮使曲线棍达到一定的偏心量，线材在高速旋转的调直筒中完成校直工作。
4、牵引部分：该部分由电机提供动力，通过减速机机构由牵引轮拽住线材向前运动，完成线材的进出工作。
5、计米装置：电控计长装置通过计米器传感器（以毫米为准），在数控计长电控屏长度上设定所需长度。然后按确定键完成计长工作。计米轮在线材前进的作用下随着线材的运动而转动，再通过感应器完成计长工作。当达到设定的长度后，感应器将电信号传送到液压部分实施剪切。复位后等待下一次工作循环。计米装置在数控电屏数量上设定根数，然后按确定键完成计数工作。
6、液压切断部分：该部分通过电机提供动力带动液压泵站通过电磁控制。使油缸活塞杆运动，从而切断线材。活动油缸在弹簧作用下返回复位，等待下一次工作。
7、弯曲部分：该部分通过油缸推动转动偏心圆盘进行弯曲达到角度弯曲要求，复位后等待下一个工作循环。
8、承受架部分：通过切断弯勾，线材沿着承受架前进，待到达规定的长度后，动力切断线材，线材自动滑下。等待下一次工作循环。

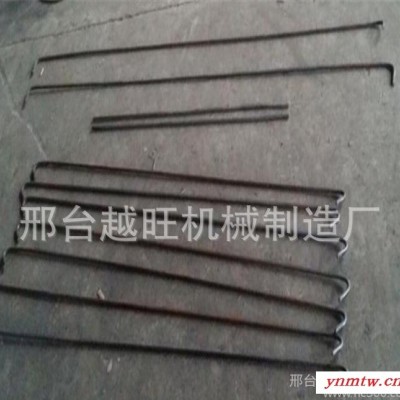

                                                                              产品细节

钢筋弯钩机--弯钩机**特点参数

1.自动化程度高，牵引速度快，工作效率高，调直效果好。自动调直送料，自动切断， 自动弯钩。
2.设计独特的水平矫直机构，可分别对每根钢筋进行单独矫直，不但提高了水平方向的矫直效果， 而且可保证两钢筋平行，从而保证了钢筋的弯制质量。

3.加工尺寸准确，可对?6-?12毫米热轧带助钢筋、圆钢、冷压带助钢筋进行调直、切断、弯曲次成型加工。
4.双弯头同时弯钩速度更快，效率更高。
5.采用触摸屏PLC可编程序控制器编程，只要输入产品尺寸即可生产。
6.简易型设计，简易式操作，全中文菜单显示，懂得调直机的人即学即会，三分钟教会操作。

7.所有滚轮均采用**合金钢制造，硬度高，耐磨性好，提高了使用寿命；

8.本机器增加入口辅助调直轮，保护驱动轮及调直筒寿命；

9.前后加大压轮驱动动力更强劲合金材料制作保用一年；

10.广泛应用于建筑工地及钢筋加工厂。
