车载视频监控.

监控录像

视频输入

输入方式

4路视频输入（PAL/ NTSC 1.0Vp-p，75Ω）

压缩方式

H.264

分辨率

主码流：CIF、可对每个通道独立设置帧率

每个通道可独立设置亮度/对比度/色度/饱和度

子码流：CIF

图像质量

5级画质可选：最好、良好、好、普通、差

帧率

录像帧数可调，PAL 1～25fps，NTSC 1～30fps （分级调节）

视频输出

输出方式

2路视频输出（PAL/ NTSC 1.0Vp-p，75Ω）

录像

显示模式

单画面、四画面显示预览图像

录像

开机录像、手动录像（预留）、定时录像（预留）、预录像（预留）、报警录像（预留）

支持字符叠加（如车牌号、时间、特殊标识）等等

可按时间、进行快速检索

音频

音频输入

4路输入 10KΩ 500-2000mV/1通道做对讲语音输入

音频输出

1路音频输出/对讲喇叭输出

存储

存储卡

支持双SD卡存储

事件报警

报警条件

4路I/O输入报警

视频信号丢失自动报警

高速报警（可设置报警速度）

报警输入

4路输入需要光耦隔离，能够支持24V的电压输入

报警输出

1路继电器隔离输出

支持蜂鸣器报警

硬件隔离

报警输入、输出接口具有硬件保护功能，以防主板受到外部电压冲击损坏

状态指示

LED输出

电源、运行灯、故障指示、录像状态、视频丢失、SD1卡状态， SD卡2状态，GPS、共8个LED

1．电源指示灯：有电常亮，没电常暗

2．机器运行灯：开机及升级时灯闪亮，开机正常后常亮，关机后自动熄灭

3．故障指示灯：例如机器内部硬件损坏造成的机器不正常工作，故障指示灯能常亮提示，否则常暗

4．录像状态灯：机器正常录象则常亮，否则常暗

5．视频丢失指示灯：如果一个探头丢失，视频丢失指示灯亮

6．SD卡状态灯：有卡插入常亮，没有常暗

7．HDD状态灯：有SD2卡插入常亮，没有常暗

8．GPS状态灯：有GPS常亮，没有常暗

红外线接口

1个红外线  遥控器操作

系统

语言支持

支持简体中文、英文界面

界面

支持红外线遥控器操作

全菜单（OSD）图形用户界面

安全

二级用户操作权限管理

时钟、日志

内置时钟

详细的系统日志记录功能，可以记录系统的开关机、系统设置、操作等各种信息

输入电压

6V~36V输入（6V-70V用于火车及轮船等）

输出电压

5V@2A,12V@2A

功率

<=15W

软件需求

用户管理

密码保护：预留超级密码

登录：设置和设备操作功能需要合法登陆后才能进行

待机及开关机

待机：所有的输出电源自动断电，设备内部除了单片机及实时时钟关联部分外，均断电

开关机：

①遥控关机：在任何模式下，使用遥控器都能够关闭设备至待机状态

②支持遥控开机：在任何模式下，只要设备有电，使用遥控器都应能够打开设备

③点火模式：即检测到点火信号为打开状态时，延迟5秒后（规避电源剧烈干扰）设备启动；检测到点火信号为关闭状态时，触发关机逻辑[例如：可检测车钥匙开关信号，信号幅度为：0～36V。0～5V：认为车钥匙关闭；6～36V：认为车钥匙打开

④定时模式：即在指定时间开机，指定时间触发关机逻辑。

⑤延时关机：在触发关机逻辑后，等待一段时间关机，延时关机时间在0—1小时可设，此功能由软件界面上的开关控制是否生效，如果设备正在被用户操作，则等待操作完成后关机

参数设置

遥控操作：遥控可设置各种参数

可导出本机设置，生成配置文件

其它：

①可修改录像画质、帧率

②可关闭某通道视频录像，可关闭录制声音的功能

③当用户设置的参数非法（设备无法完成）时，应提示用户重新设置

OSD叠加信息

每台设备拥有独立的编号，可设置车牌号码、司机编号、公司信息，通道名称并可以进行修改

其它

关于时间：可在预览画面显示与关闭

输入法：可输入字母（分大、小写）、数字、及标点符号输入法

操作超时：在操作界面在指定的时间段内未能收到操控命令，则自动切换到正常工作状态

软件升级：本机支持通过网口、SD卡升级

数据导出

支持通过SD卡快速导出系统日志，与配置信息等文件，按界面上的“导出”或“备份”按钮实现完成文件的导出

搜索回放

支持按时间，通道号检索录像文件，检索列表应标出录像序号，时间、文件时长

选定搜索到的文件可进行指定时间点进行回放

机械指标

工作温度

 启动温度0℃～ 60℃，工作温度 -10℃～ 70℃

储存温度

 -40℃～ 85℃

接口特性

所有的接口均能够抗静电损伤

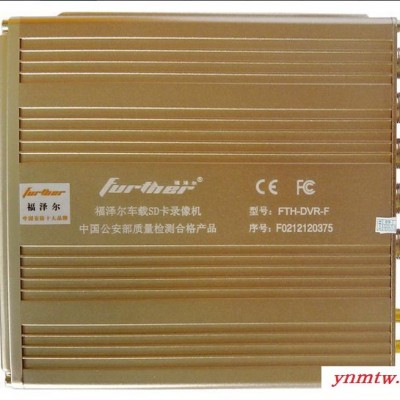

主机尺寸

16CM（长）X 15CM（宽）X 5.5CM（高）

无线功能

GPS（可选）

实现对车辆的轨迹定位

WIFI（可选）

能实现远端实时监控和数据下载，可直接通过WIFI网络下载车载录像数据

3G（可选）

实现远程传输图像，GPS坐标以及其它相关信息

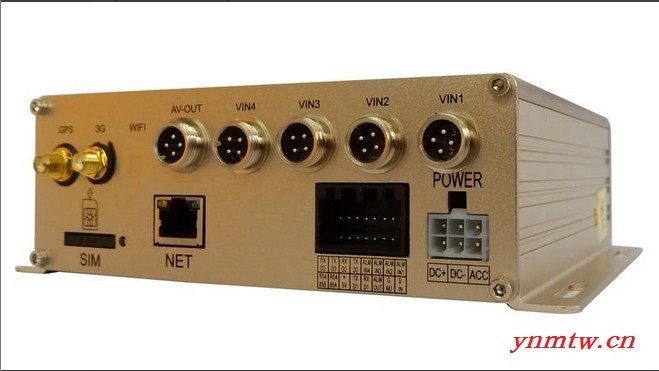

通信接口

网络通信

RJ45，10M/100M自适应网络接口

串行接口

支持3个RS232接口、1个RS485接口

PC端配套软件

PC端回放分析

支持2×、4×、8×、16X、60×倍，快进播放， 8×、16×、60×倍快退播放，慢放，帧放，暂停，支持4路回放，可进行备份成AVI格式的录像文件方便通用播放器播放

CMS（网络型设备）

通过有线／无线网络实现视频预览、GPS上传、报警上传及中心命令下发、参数配置等功能

服务器软件（网络型设备）

通过服务器对各个的监控终端平台进行管理、调配
