| 材质 | 铝合金加轴承钢 |
|---|---|
| 产地 | 广东 |
| 执行标准 | 非标 |
| 种类 | 双轴心导轨 |
| 是否库存 | 否 |
| 经营模式 | 生产加工 |
| 品牌 | automain/奥铭 |
| 型号 | AMB45-S57 |
| 加工定制 | 是 |
| 滑行轨迹 | 直线导轨 |
| 滑轨宽度 | 45mm |
| 滑块个数 | 1-N |
| 额定动载荷 | 15kg |
| 额定静载荷 | 15kg |
| 滑轨长度 | 长度定制 |
| 滑块固定方式 | 下锁式 |
>>>应用范围
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ
产品广泛应用于机电一体化，绘图机，写真机，平板打印机，自动送料，移动平台，摄像平台，自动化设备，刻字机，喷码机，机械裁床，机械手，激光切割机，雕刻机，送料机械，自动机械手，堆码机，鞋机，激光载床，喷涂机，下料机，点胶机，焊接机，摄影导轨，生产改良机，延时导轨，电视滑轨等行业的相关产业生产设备上。
>>>产品特点
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ
□系统构成
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ
| 编号 | 名称 | 摘要 |
| ① | 电机/驱动器 | 可选配42,57,60,80,86,90法兰步进电机,步进伺服机,伺服电机 |
| ② | 双轴运动控制模块 | 多种可编程功能集于一身的小型运动控制模块,各轴可单独控制 |
| ③ | 联轴器 | 梅花联轴器,膜片联轴器 |
| ④ | 电机连接板 | 模组与40,42,57,60,80,86,90法兰电机连接板 |
| ⑤ | 电机变速组件 | 减速比1:1.8,1:2.5,1:3 |
| ⑥ | 结构连接件 | 用来组装多轴机构 |
| ⑦ | 传感器安装座/感应片 | 用来安装原点及限位传感器 |
□品名阅读方法
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ
| AMB | 45 | S060 | 1 | SS | 57 | M | － | D |
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ |
| ⑧ |
| ① 系列名称 | AMB:AMB系列 AMS:AMS系列 |
| ② 轨道规格 | 30:宽30mm 45:宽45mm 60:宽60mm |
| ③ 有效行程 | S060:600mm 100mm～4000mm可定制 |
| ④ 输出轴方式 | 见右图(1～8) |
| ⑤ 电机种类 | ST:步进 SS:步进伺服 SV:伺服(100W/200W/400W) |
| ⑥ 步进电机法兰 | 42:42mm 57:57mm 86:86mm |
| ⑦ 电磁刹车 | 无:无电磁刹车 M:带电磁刹车 |
| ⑧ 输入电源 | D:直流输入 A:交流输入 |
□4S轨直线滑台模组
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ
特点
·较高的速度和刚度
·行程可定制,最长4000mm
·低摩擦、低噪音和低震动
·坚固、抗腐蚀
·多种驱动方式、附件可选
·高强度同步带可承受高负载
·皮带张力可调节
·可搭建多种结构
□技术参数
| 品名 | 导程 | 单个滑块标定负载 | 适用 扭矩 | 最大 速度 | 重复定位 精度 | 适配 电机法兰 | 基本重量 (100mm行程) | 每增加 100mm行程 | ||
| 水平 | 垂直 | 动态 | ||||||||
| AMB45 | 72mm | 15Kg | 7Kg | 10Kg | ≤3N.m | 2m/s | ±0.05mm | 57mm/60mm | 1.35Kg | 0.25Kg |
| 导轨 | AMB45 | AMB45 |
| 力/力矩 | 静态 | 动态 |
| Fx(N) | 150 | 100 |
| Fy(N) | 100 | 80 |
| Fz(N) | 150 | 100 |
| Mx(N.m) | 10 | 8 |
| My(N.m) | 8 | 6 |
| Mz(N.m) | 20 | 15 |
| 型号 | 轴承座(mm) | 轴端(mm) | 滑块螺孔 | 梁身螺母槽 | 尾座边接螺孔 | 建议选配电机 | |||||||||||||||
| L1 | L2 | LA | LB | A1 | AB | AC | C1 | C2 | Φd | B1 | B2 | BA | BC | 螺纹 | D1 | D2 | 方螺母 | 分度圆 | 螺孔 | ||
| AMB45 | 28.93 | 28.00 | 52.50 | 29.00 | 5.00 | 45.00 | 56.77 | 19.20 | 15.00 | 12.00 | 72.00 | 72.80 | 90.00 | 90.00 | M5 | 32 | 14 | M5 | 36 | M5 | 57步进伺服电机 200W/400W 伺服电机 |
◆有效行程=L-2*(L1+L2)BC-C*A1 ◆可根据负载大小增加额外的滑块
◆直线模组长度可按需求定制 ◆可适用步进/步进伺服/伺服电机

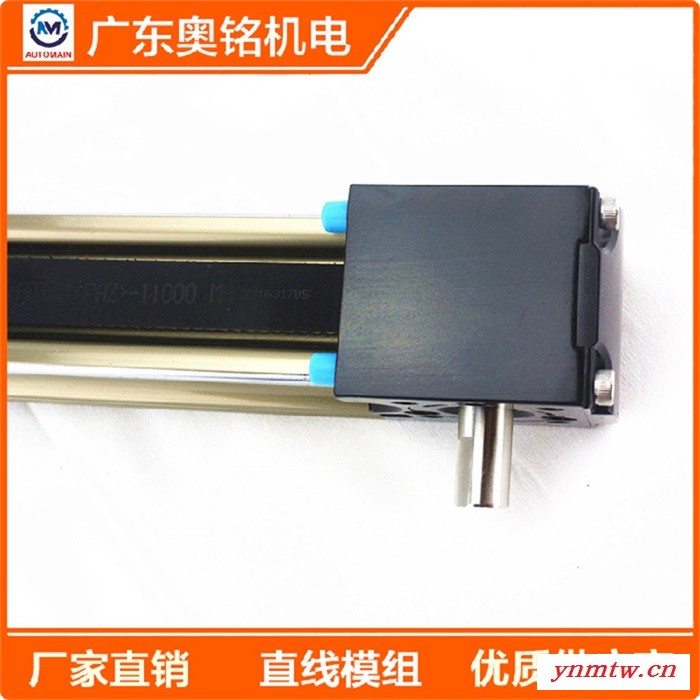

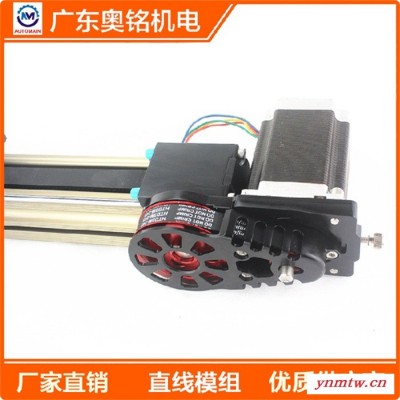

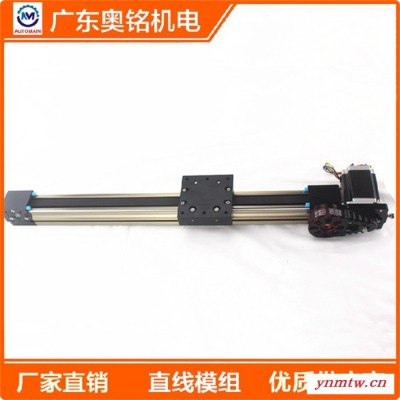

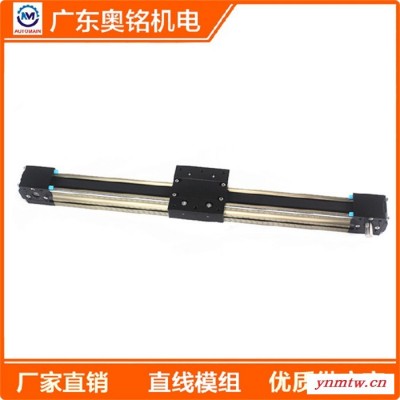

>>>产品实拍图
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ
>>>常见搭建机构 （（可定制其它搭建形式）
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ
·模块化设计方便您快速搭建多轴作业机构，滑台模组的行程可按需定制，轨梁集成合一。
·超级静音，精度维护便捷。
·轨梁沿梁身周围舍友螺母螺，用于自身和搭载部件的安装固定。
·多用途地脚及连接板，方便模组与模组、模组与平台间快速组合
·快捷的同步带张力调校机构。
·根据负载及作业要求，灵活增加滑块数量。
·可定制其它搭建形式。
>>>关于价格
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ
导轨基本上为定制产品，请告诉掌柜你需要的行程或者总长度即可，默认导轨报价是不含地脚、电机连接板、联轴器、电机、运费、税点的，请注意！店内价格只是付费连接或者大致价格。（店内所有产品均不包含邮费）特殊规格请联系掌柜定制，不收取定制费用，定制尺寸3~5天发货。
>>>奥铭集团简介
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ
奥铭公司是集自动化控制产品代理与自主研发、生产、销售以及工程设计、项目开发为一体的高科技公司，主营：
1、直线模组，本公司所研制单轴模组体积小、结构紧凑、模块化的设计使得安装维护简易，同时按照客户的需求来长度定，可实现高速度、高精度直线运动；
2、韩国GGM直流无刷电机、碳刷电机、韩国世友无刷直流电机、信浓步进电机、刹车步进电机、减速步进电机、鸣志步进电机驱动器（鸣志MOONS智能驱动控制器）、日本电产伺服电机、广东行星减速机、中空旋转平台、交直流散热风扇、鼓风机、韩国TM电机（专做大功率的BLDC)、韩国世友直线电机、韩国伺服电机、自动化控制与传动设备、机器人等相关产品；
欢迎各界朋友前来咨询合作，我们始终提供优质的产品及技术解决方案！关于产品方面如果有任何的问题请与我们进行咨询，谢谢您的惠顾！！
奥铭机电以优质的服务，过硬的品质，低廉的价格始终把顾客的利益放在第一位赢的是广大客户的良好口碑！！！
