东莞供应 低压温升成套试验设备 低压成套开关及控制设备温升测试系统

产品展示：

1.1用途：适用于低压成套开关设备和控制设备的温升试验。应提供完整的系统解决方案。具体配置见主要设备供货表。
1.2技术要求
试验方法满足GB7251.1-2013第0.10章温升验证、GB7251.1-2005第8.2.1章温升验证要求；所提供的仪器要求适用于当前国际、新检测方法和技术，现行有效的版本。
1.2.1交流稳流电源
（1）该电源应满足下列标准制造产品的测试要求：
GB 14048.1 IEC 60947-1：2001低压开关设备和控制设备总则；
GB 7251.1 -2013  IEC 60439-1：2011 低压成套开关设备和控制设备部分：总则；
GB 7251.3-2006 低压成套开关设备和控制设备 第3部分:对非专业人员可进入场地的低压成套开关设备和控制设备  配电板的特殊要求；
GB7251.5-2008 低压成套开关设备和控制设备 第5部分: 对公用电网动力配电成套设备的特殊要求
GB7251.12-2013  低压成套开关设备和控制设备 第2部分: 成套电力开关和控制设备
GB 11022  IEC 60694:1996 高压开关设备和控制设备标准的共用技术条件；
GB 13539.1 低压熔断器 1部分：基本要求；
（2）使用环境条件：应具有广泛的适应性，工作安全，可靠。
（3）系统组成

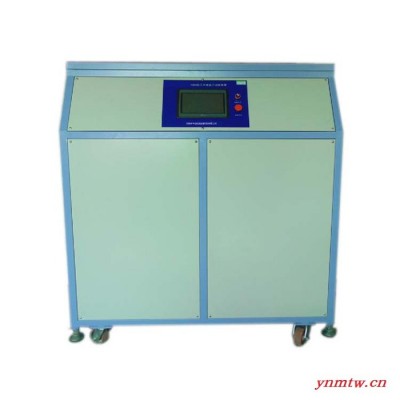

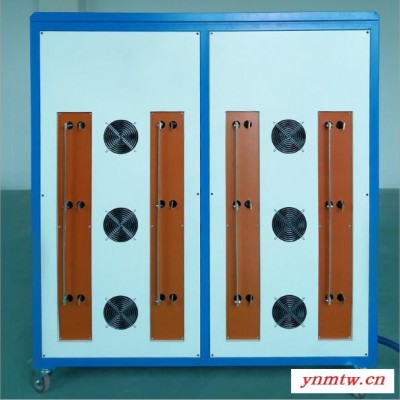

交流稳流电源12路单相电流做成一体机（即所有电器在一台机箱里），其中每3路单相组成1路3相电源（由三相电源供电，成套设备星形接发，标准要求）。由电动调压器、电流变送器、PLC可编程控制器、电流传感器、触摸式人机界面、可移动机箱组成，具体配置见下表。
交流稳流电源，能够稳定输出测试电流，消除由于电源电压波动、连接导线或铜排、试品阻值变化对的测试电流影响，提高测试结果的准确性。该电源具有损耗小、效率高、操作简便，并且具有完备的控制和检测功能。主要用于低压电器设备的温升试验、脱扣极限和特性试验（长延时）、熔断器熔断特性（长延时）等，亦可用于电流互感器测试、热磁电器的过载延时测试，也能够用于配电所对继电保护装置的综合调试。
（4）主要技术参数
①输入电源
主电路电源：  Ue：380（1±10％）V 三相五线制电源；
②电源频率：AC  50（1±10％）Hz；
③电流等级：0.5级；
④稳流范围内输出电流：0~400A任意连续可调。可数字设定电流定值（无级式），使交流恒流电源设备可以连续平滑地调节输出电流，以适应不同试验项目的需要；
⑤电流稳定度范围： +0～3％ (可选择上下限值)；
⑥恒流精度：≤±1.0％读数；
⑦输出波形：交流正弦波，波形失真度小于3％。
单路电流输出：0~400A；
电流输出单相回路：12回路；
电压输出：0~5V；
温度测量路数：16路；
稳定检测范围：0~200度（标准要求温度测试范围）
（5）功能要求
①具有真彩触摸式液晶显示屏，电流设定、监测均可在触摸屏上完成，全中文界面，设置简洁、操作方便；
②具有友好的人机交互界面，提供丰富的报警和诊断功能。主控单元选用可编程控制器（PLC），可同时对多路负载电流进行全自动调节，实现全面监测和闭环控制，自动化程度应较高；
③智能化程序控制软件，可靠性高，抗干扰能力强，具有数字量逻辑控制，运动控制、闭环过程控制，数据处理，通讯联网等功能，完成电流数据采集、显示和控制。提供无线（WIFI）通讯接口，并能与后台PC机监控实现无线通讯功能，实现对各回路试验电流集中设置、自动控制，人性化更强。
④采用支持现场总线技术的智能型电压、电流传感器，实现数据传送的全数字化，提高数据的准确性和产品的可靠性；
⑤具有零点补偿和电流修正自校准功能，可在设备可调范围内生成多段校正系数，确保交流恒流电源设备的稳流精度；
⑥保护功能：具有逆相序、过流保护功能，允许空载。交流调压装置保护应采用微机自动保护控制和机械微动限位开关双重保护，确保交流恒流电源设备正常工作，保证产品的安全性和可靠性；
⑦试验电流稳定度不受外界试验环境影响，整个试验过程中输出电流始终保持在设定精度范围内；
⑧采用智能风冷散热，额定电流时长时间运行，主电路器件温升不超过其各自标准要求；
⑨各电流等级设备可作为电源单独或多路电流可任意组合同时并联使用，总电流应满足温升试验要求。
1.2.4温度采集系统
1.2.4.1 温度巡回检测仪要求
（1）功能要求：先进的全自动数字化调校技术，自动化程度高、稳定性和一致性好；精密的误差修正和温漂自动补偿功能，测控精性高；完善的保护、隔离设计，抗干扰能力强、可靠性高。具有网络通讯功能，能实现远程监控； 采用智能隔离传感器各通道间绝缘，可直接对380V高压型以下带电导体的信号进行多路巡回测控；每一检测通道可根据需要任意选择打开和关闭状态；具有数据存储功能，提供USB接口数据会自动保存在U盘中。再输入到电脑中进行查看分析，可以将数据转变成EXCEL文档储存在电脑中；温度巡检仪一体式具有16通道的直接插槽接上热电偶就可以进行测量；具有温度修正功能，仪器测温偏低或偏高，都可以在测试人机界面菜单里面去进行修改。
（2）技术参数
①工作电源：DC24V；
②输入回路：16；
③输入信号类型： T型（热电偶）；
④测量精度：≤±1℃；
⑤采样时间：<0.5秒；
⑥隔离强度：通道间高压隔离可直测380V带电导体；
⑦显示操作：采用10英寸触摸式液晶显示屏。
⑧通讯功能； 通过WIFI无线接口或RS485接口，可实现远程监控。
⑨数据存储：USB接口U盘存储。
1.2.4.2检测控制器及软件
①数据采集和处理功能：通过对下级智能设备进行实时数据的采集和处理。实时信息包括：电流和温度等模拟量信号，开关位置、运行状态等开关量信号。
②显示功能：对下级智能设备上送的各种信息进行处理后能实时显示各种信息画面，可通过后台界面随时查询系统的运行参数、告警信息和历史记录。
③控制功能：根据所采集的数据和状态，可对下级智能设备执行远方控制操作。
④设置功能：将下级智能设备运行过程中需要的参数，通过后台软件输入的系统中。设置分为用户级和工厂级两个级别，且有密码保护功能。
⑤告警功能：各下级智能设备产生的告警信息，经无线（WIFI）发送至后台，后台软件会自动弹出告警信息，也能根据采集数据分析，并产生相应的告警信息。
⑥记录功能：将系统运行过程中一些重要的状态和数据，根据时间等条件存储以备查询，并可将数据报表按指定的格式输出到打印机上。
1.3配置
主要设备配置表
序号 设备名称 型号规格 外形尺寸(mm) 回路数 数量 备?注
1.3.1交流稳流电源
交流稳流电源单相400A,单相12路输出   1台；
1.3.2温升检测试验标准单芯铜导线（标准要求以下配件）

1.3.2.1 BV-25mm^{2截面积（mm2）,长度（mm）：3000 / 12根}

1.3.2.2 BV-50 mm2 截面积（mm^{2）,长度（mm）：3000 / 12根}

1.3.2.3 BV-95mm2 截面积（mm^{2）,长度（mm）：3000/ 12根}

1.3.2.4 BV-120mm2 截面积（mm^{2）,长度（mm）：3000/ 12根}

1.3.3温升检测试验标准铜排 30*5*2000mm， 数量12根 。

1.3.4温升检测试验软连接

用于连接温升试验设备输出端与标准铜排或试品之间的联结导体，采用软铜导体制成。质量要求：铜管（壁厚2mm）和镀锡铜编织带（φ0.2 mm）采用冷压加工，两端头镀锡，自由公差。

截面积250平方，长度1000mm，数量6条

1.3.5温度采集系统

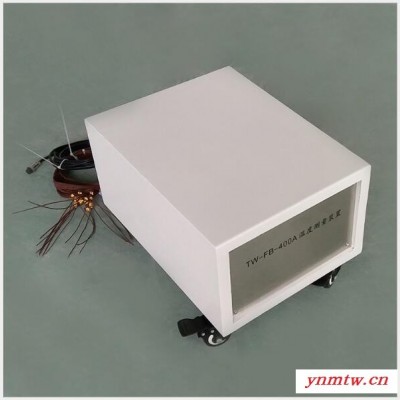

温度采集系统16路 配可移动机箱1套 ，包括16条采用进口热电偶T型长度为3m。

1.3.6 笔记本 1台（包括上位机及运用软件，wifi系统1套）

网上展示价格为参考价，可以在线咨询公司业务员。
