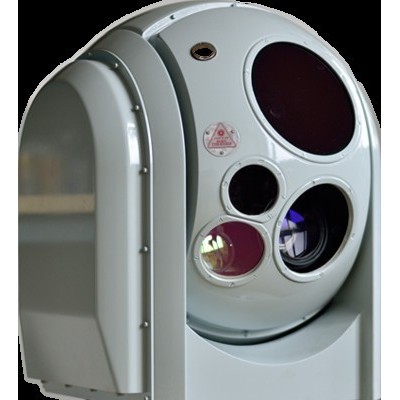

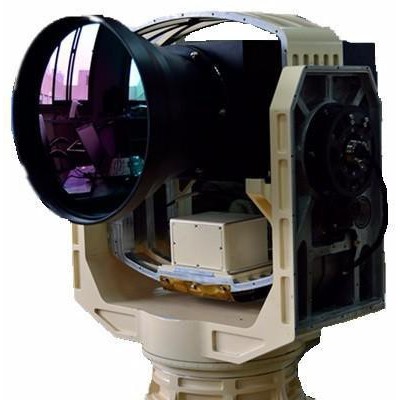

超远程光电搜索跟踪系统JH602-1100/110 远程监控系统

稳定精度	≤0.15mrad(1σ)
回转最大角速度	方位：≥50°/s；俯仰：≥50°/s；
角报告精度随机误差:	≤0.06 mrad(1σ)；
瞄*准线双向稳定精度随机误差	≤0.3mrad(1σ)
类型	JH602-1100/110超远程光电搜索跟踪系统
适用领域	国防工业
图像传感器	752×582
像素	752×582
执行质量标准	国军标
品牌	JOHO/武汉巨合
型号	JH602-1100/110
加工定制	是
视频分辨率	640×512

JH602-1100/110超远程光电搜索跟踪系统

一、JH602-1100/110超远程光电搜索跟踪系统的应用  可搭载于各种运动载体（如飞行器、船舶、车辆等）上，对目标进行搜索、稳定观测、瞄#*&准控制、导航跟踪及空中预警等。 二、JH602-1100/110超远程光电搜索跟踪系统的特点

  ★ 高精度的红外连续变焦光学系统配合复杂变量控制系统，110mm～1100mm范围内，

     成像清晰，光轴稳定，确保可见光、红外、激光测距三光合一；

  ★ 探测器采用640×512碲镉汞(HgCdTe)制冷式红外焦平面探测器；

  ★ 军*&标级部件，可靠性高，寿命长，可在恶劣环境下长时期使用

  ★ 全密封高等级防水，光机电一体化设计，满足军#￥标要求；

  ★ 采用多轴稳定平台，结合高精度陀螺及伺服控制系统，系统稳定跟踪精度高。

  ★ 高度集成化设计，控制电路内置，优化系统配置。

三、JH602-1100/110超远程光电搜索跟踪系统的功能

1)   具有对目标区域的搜索功能；

2)   能快速搜索并对特定目标实施探测、识别、辨别；

3)   具有陀螺增稳功能，隔离载体扰动，稳定瞄##￥线；

4)   能自动或手动跟踪特定的目标；

5)   实时输出并显示瞄*&%￥线区域图像；

6)   可通过操控手柄或工控机控制转塔的姿态；

7)   实时上报瞄*&￥线捕获目标的位置数据（目标方位角、俯仰角和角速度）等信息；

8)   进行系统自检，报告自检结果

9)  对目标进行激光测距；

四、主要技术指标

1.系统主要指标

稳定精度：≤0.15mrad(1σ)

回转**大角速度：方位：≥50°/s；俯仰：≥50°/s；

角报告精度随机误差: ≤0.06 mrad(1σ)；

瞄*&准#&线双向稳定精度随机误差≤0.3mrad(1σ)；

2.传感器主要指标（电视观瞄主要指标）

探测器：752×582；1/3英寸黑白CCD；

工作视场： 18°×13.5°～1°×0.75°连续变焦

视场转换光轴平行性：

        a)**大视场和**小视场之间：≤1个像素

        b)变焦之间：小于等于4个像素

3.激光测距机主要指标

波长：1.06 um

    激光发射准直角：＜0.8mrad；

测距范围:300m～20km（在能见度23Km时，对15m×10m目标）

测距精度：≤±5m

重复频率：5Hz

准测率：≥98%

连续测距时间:**大连续测距时间≤30s，再次连续测距时间间隔≥30s。

  4.跟踪器主要指标

**小目标尺寸： 3×3 像素；

测偏精度： 1电视行；

数据率：50Hz，100Hz；

输出视频： 标准CCIR视频。

  5.热像仪主要指标

 探测器：640×512碲镉汞(HgCdTe)制冷焦平面探测器；

 象元尺寸：15mm×15mm

 工作波段：3.7μm～4.8μm；

     视场：0.5° ×0.4°~ 5°×4° (连续变焦)

 变焦全过程光轴平行性：≤1个像素；

 调焦清楚范围：10m～∞；

  6.作用距离

探测识别距离：在能见度≥15km，温度为20℃±5℃，相对湿度70%±5%环境条件下，在目标与背景温差不大于5℃时

对中型直升机目标：探测距离:160km，识别距离:大于50km；

对中型舰船目标：探测距离:75km，识别距离:大于55km；

对中型车辆目标：探测距离:30km，识别距离:大于20km；
