供应安科瑞AFPM型消防设备电源监控系统

1 概述
        AFPM系列消防设备电源监控系统能够对消防设备的电源进行实时的监控，通过检测消防设备电源的电压、电流、开关状态等有关设备电源信息，从而判断电源设备是否有断路、短路、过压、欠压、缺相、错相以及过流（过载）等故障信息并报警、记录的监控系统。此系统具有可靠性、实时性并具有数字化、智能化、网络化、自动化和连续监控的特性。实时反映出被监控设备电源的状况，并集中显示，从而可以有效避免在火灾发生时，消防设备由于电源故障而无法正常工作的危急情况**大限度的保障消防联动系统的可靠性。
        适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业**重点消防单位以及石油化工、文教卫生、金融、电信等领域，符合GB 28184-2011 《消防设备电源监控系统》及GB 25506-2010 《消防控制室通用技术要求》的标准。

2 适用环境
   工作温度：-10℃~+55℃
   储存温度：-20℃~+70℃
   相对湿度：≤95%不结露
   海拔高度：≤2500m
   污染等级：Ⅲ级，安装类别：Ⅲ级

3 系统功能
3.1 监控报警
? 被监控设备电源回路开关状态
? 被监控设备电源的工作状态（电压、电流及报警状态信息）
? 报警响应时间：≤30s
? 报警声信号：可手动消除，当再次有报警信号输入时，能再次启动
? 报警光信号：红色LED指示灯常亮
3.2 故障报警
? 监控器与模块（电压/电流信号传感器）之间的连接线断路、短路
? 监控器主电源欠压（≤80%主电源电压）或过压（≥110%主电源电压）
? 监控器与其分体电源间连接线断路、短路
? 当监控器出现以上故障时，能发出与监控报警信号有明显区别的声光故障报警信号
? 故障报警响应时间：≤100s
? 故障报警声信号：手动消除，当再次有报警信号输入时，能再次启动
? 故障报警光信号：黄色LED指示灯常亮
? 故障期间，非故障回路的正常工作不受影响
3.3 控制输出
? 对个别或全部被监控设备的报警继电器进行远程遥控操作
? 监控器报警控制输出：常开无源触点，容量：AC250V 3A或DC30V 3A
? 监控器控制输出：常开无源触点，容量：AC250V 3A或DC30V 3A
3.4 自检
? 连接检查：通信线路及分体电源线路的断路、短路
? 设备自检：手动检查或系统自检
? 自检耗时：≤60s
3.5 报警记录
? 记录10000条相关故障报警信息
? 报警类型：故障类型、发生时间、故障描述
? 报警事件查询：
? 报警记录打印：（选配）
3.6 操作分级
? 日常值班级：可进入软件界面查看实时监测情况、消除报警声音和查询报警记录
? 监控操作级：可操作除针对系统本身的信息维护外的其他操作
? 系统管理级：可操作系统的任何一个功能模块

4 AFPM100监控探测器
4.1 工作电源
? 主电源：AC220V 50Hz（允许85%~110%范围内变化）
? 备用电源：主电源低电压或停电时，维持监控设备工作时间≥8h
? 监控器为连接的模块（电压/电流信号传感器）提供DC24V电源
4.2 工作制和传输方式
     24小时工作制，Modbus-RTU通信协议，RS485半双工总线方式，传输距离1km（可通过中继器延长通讯传输距离）。
4.3 主要参数及组成部件
     AFPM100型消防设备电源状态监控器为壁挂式安装方式，其主要功能及组成部件如下：
? 监控容量：≤128点
? 显示方式：320*240点阵液晶
? 输入输出模块：内置远程智能I/O模块
? 声光报警模块：内置喇叭，蜂鸣器，LED指示灯
? 备用电源：DC24V,10Ah（可选配更大容量电池）

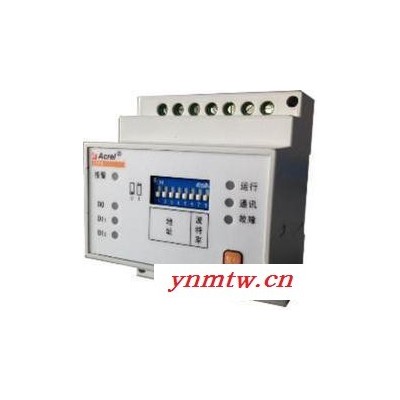

5 电源监控模块（电压/电流信号传感器）

5.1 AFPM1-AV、AFPM1-AVI、AFPM1-DV、AFPM1-DVI、AFPM1-2AV单相电源监控模块
5.1.1 功能
? 实时监测一路单相交流电压/电流、一路直流电压/电流、或两路单相交流电压；（详见模块选型）
? 具有过压、欠压、过流**具有电流检测产品）报警；（详见模块选型）
? 提供一路或两路**监控两路单相交流电压产品）开关量输入功能，可监测开关状态；（详见模块选型）
? 提供一路继电器输出，可连接报警控制回路；
? 具有事件存储功能，报警器能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场情况，为消除故障提供依据；
? 采用现场总线通信技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准MODBUS协议可以与各种标准系统相连；
? 集成度高，网络化，智能化程度高，动作特性合理0.

5.1.2 技术参数

5.1.3 外形及安装尺寸

5.1.4 接线端子

5.2AFPM3-AV、AFPM3-AVI、AFPM3-2AV三相电源监控模块
5.2.1 功能
? 实时监测一路三相交流电压/电流、或两路三相电压；（详见模块选型）
? 具有过压、欠压、缺相、错相、过流**具有电流检测产品）报警；（详见模块选型）
? 提供一路或两路**监控两路三相交流电压产品）开关量输入功能，可监测开关状态；（详见模块选型）
? 提供一路继电器输出，可连接报警控制回路；
? 具有事件存储功能，报警器能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场情况，为消除故障提供依据；
? 采用现场总线通信技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准MODBUS协议可以与各种标准系统相连；
? 集成度高，网络化，智能化程度高，动作特性合理；

5.2.2 技术参数

5.2.3 外形及安装尺寸

5.2.4 接线端子

5.3 AFPM5-2/2、AFPM-6/1开关量模块
5.3.1 功能
? 提供两路或六路开关量输入功能，可监测开关状态；（详见模块选型）
? 提供一路或两路继电器输出，可连接报警控制回路；（详见模块选型）
? 具有事件存储功能，报警器能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场情况，为消除故障提供依据；
? 采用现场总线通信技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准Modbus协议可以与各种标准系统相连；
? 集成度高，网络化，智能化程度高，动作特性合理；
5.3.2 技术参数

5.3.3 外形及安装尺寸

5.3.4 接线端子
