360°全景监控系统说明书

一、产品功能及特点

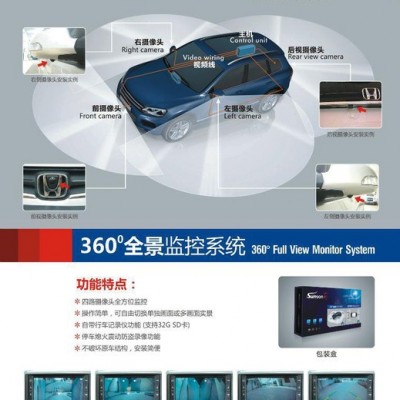

  1、环视全景视图：360°全景监控系统可通过位于车头、两侧和车尾的四个广角摄像头监控车身周边状态，为驾驶者提供360°全景影像，从而消除一切视线盲区。车主可以体验到眼观八方的全新驾驶感受。

  2、画面自动切换：DVD画面和汽车四个摄像头画面，通过正常开车操作挂倒档、打转向灯或转向拨杆进行自由切换。当在夜间使用大灯时。则需按双闪灯触发系统进入基本模式。

  3、行车记录仪功能：行车全程监控记录存储，最大支持32G容量的SD卡，该系统给复杂环境行车、泊车带来极大帮助。车主可直观了解到汽车周围环境，避免发生碰撞。

  4、停车熄火震动监控录像：停车后，当汽车遇到碰撞时，监控系统即刻启动多画面录像，时时刻刻监控汽车的安全。

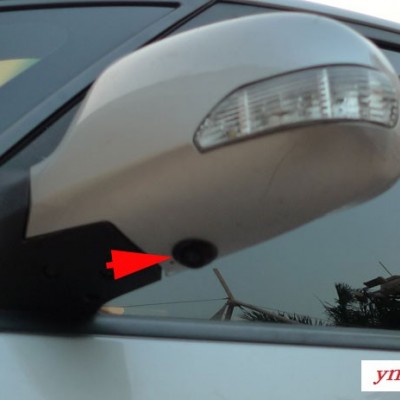

  5、安装方便快捷：监控系统的主机安装简单，不破坏原汽车电路，摄像头安装不影响汽车外观，摄像头与汽车的外观融为一体美观大方。

二、电气参数

视频标准：PAL：50场/秒；NTSC：60场/秒

分辨率：PAL：720 × 576：NTSC：720 × 480

视频输入：4路BNC l Vp-p 75 Ω

视频输出：4路BNC l Vp-p 75 Ω

录像格式：AVI，循环覆盖录像，每个录像片段3分钟

系统功耗：开机12V‐350mA(不包括摄像头功耗)

环境温度：-30℃～60℃

三、全景监控系统的操作方法

监控系统的操作有自动模式和手动模式两种。自动模式和手动模式可以同时一起结合使用。其中手动模式可以通过转向拨杆或薄膜开关(需要选购)进行控制，转向拨杆和薄膜开关控制是一致的。

360°全景监控系统显示画面切换操作方法：

 (1)、四画面：汽车启动时，主机和摄像头开始工作，画面处于H型的四分割模式，分别显示“前”、“后”、“左”、“右”四个画面(以下这种画面模式统称为基本画面模式)，延时15秒后，自动关闭显示，切换至导航影音模式，但整个系统仍然处于录像的工作状态。

 (2)、前视：在基本图形模式的情况下，通过薄膜开关或向上提动转向拨杆，前置摄像头工作，显示屏单独显示汽车前方画面，再按一下薄膜开关或者向上提动转向拨杆关闭显示，切换至导航影音模式。

 (3)、后视：当挂倒车档时，显示器自动切换显示倒车后视画面，即后视显示模式。如果退出倒档，则关闭后视显示模式，自动进入基本画面模式，延时l5秒后自动关闭显示，自动切换至导航影音模式。

 (4)、侧视：在基本图形模式的情况下，打左转灯或右转灯时，显示屏画面切换到左右两画面显示模式，取消转向灯，画面又自动切换到基本画面模式，延时l 5秒关闭显示，切换至导航影音模式。

 (5)、侧、后视：当挂倒车档﹢打转向灯时，显示器画面切换到三画面显示模式，即显示屏的下半部分显示倒车后视画面，而左上方显示汽车左前方画面。右上方显示汽车右前方画面。在此基础上退出倒档，而转向灯通电时，显示屏画面切换到左右两画面显示模式，左边显示汽车左前方画面，右边显示汽车右前方画面．取消转向灯时，画面又自动切换到基本画面模式，延时15秒关闭显示，自动切换至导航影音模式。

 (6)、在汽车运行过程当中，按一下薄膜开关或者向上提动转向拨杆可以进入基本画面模式。

 (7)、转向拨杆控制时，每次只能提动拨杆一次，如需进入下一画面，需停顿一秒后再操作，连续操作二次以上无效。薄膜开关为选配。

(8)、夜间使用大灯时，转向拨杆控制无效，在这种情况下，按双闪灯触发，随后关闭双闪灯，此时系统进入基本模式。

注：使用大灯时，按双闪灯触发主机，随时关闭双闪灯，监控系统进入基本模式。

四、监控录像说明

(1)、监控录像的启动：当汽车启动时，录像系统就自动录像并循环保存，录像格式为AVI，每个录像片段为3分钟。

    停车后，当车辆受到外力碰撞发生震动，安装在车内的震动传感器立刻触发监控系统主机工作，迅速进行实时高清监控录像，记录汽车受到碰撞的实时现场情况。

录像文件可以在线播放，也可拔卡在电脑上插放。

录像画面为“田”字形四画面模式，以满足四个方向摄像头画面的录像，左上方叠加实时时间信息，以掌握事发时录像的具体时间。

(2)、监控录像按键说明

SD — SD卡最大容量支持32G

回放 — (长按) 进入／退出回放模式

删除 — (长按)在回放状态，可以删除当前的录像文件

时间 — (长按)在车载监视状态，可以设定时间，继续长按【删除】键，可分别设定年、月、日、时、分、秒

开始 — 在回放状态，按【开始】键，开始播放当前录像文件

        在车载监控(未录像)状态，按【开始】键，开始录像

停止 — 在播放录像状态，按【停止】键，停止播放

        在车载监控(录像中)状态，按【停止】键，停止录像

◀ — 在回放状态，按【◀】键，选择上一个录像文件

     在时间设置状态，按【◀】键，时间设定值减少“1”

▶ — 在回放状态，按【▶】键，选择下一个录像文件

     在时间设置状态，按【▶】键，时间设定值增加“l”

五、监控系统配件清单

六、温馨提示：

(1)、在高速行驶中观看，操作此系统可能会导致严重的交通事故，为避免事故的发生，在时速超过5公里时请不要观看操作此系统。

(2)、本系统为泊车辅助系统，仅为提供车身周边视线盲区路面情况，全景示意图与车身距实际物体的距离存在偏差，请驾驶人员根据实际情况操作。

(3)、安装或拆卸本系统设备需要专业人员，如果系统出现异常情况，请用户及时与安装服务商联系。

(4)、安装过程中，走线沿着车身边延拉，一定要避开车头高温地带，以免对线材造成伤害。
