容桂自动门电锁控制器/门禁电锁系统 感应自动门遥控电锁安装

 冷雨自动门公司是一家专业从事自动门禁门控及考勤系列产品的研发和生产厂家，有多年的专业门禁系统开发经验和成熟的产品应用经验。冷雨自动门禁系列门控产品广泛应用于自动门感应门控制系统、商业办公楼宇门禁考勤系统、银行管理系统以及医疗净化控制系统。

主要产品有：ATM门禁**、磁卡门禁机、红外感应器、被动式红外感应器、微波感应器、手掌感应开关、无线手押开关、有线手押开关、残疾人自动开关、脚踏感应开关、自动门安全光线、遥控上锁器、自动门功能扩展器、自动门五档程序开关、读卡密码盘、考勤门禁一体机、指纹考勤门禁机、自动定时开关、呆账控制器、电插锁（阳极锁）、电锁扣（阴极锁）、磁力锁、ID（IC）智能卡、门禁专用电源以及各种金属附件夹、出门开关按钮等自动门控门禁配件

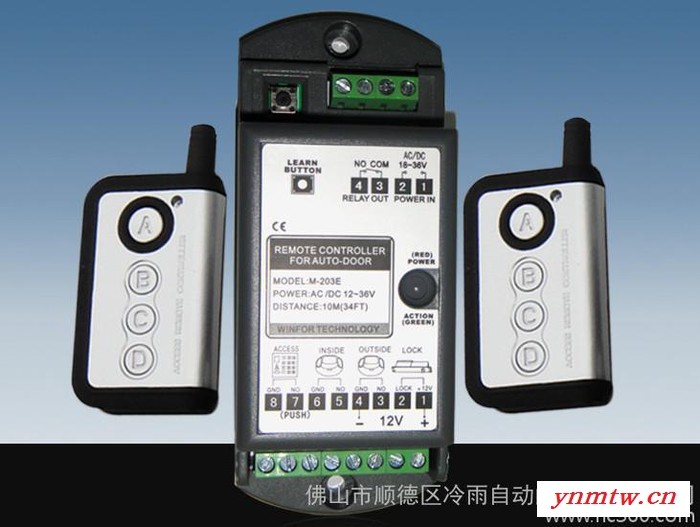

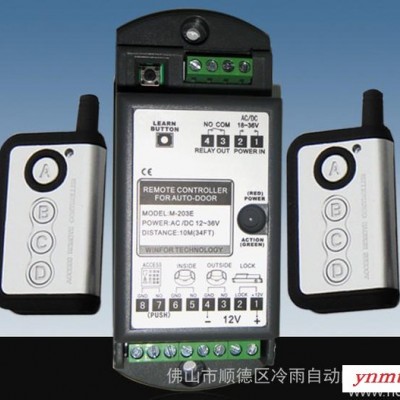

产品整体特征

1. 大电流电锁输出模块。

2. 特有12V∽36V交直流电源输入，方便直接从平移门机组取电。

3. 精致外壳设计；易固定，体积小巧。

4. 内置突波吸收器，可有效防止电锁动作时的回流火花。

5.四键遥控器人性化设计，轻松进行自动门的四种工作状态切换。

6. 设有两档拨码开关，方便切换停电再来电的初始状态为：自由感应状态和门禁单向状态。

7. 所有感应门控信号统一进扩展器，由扩展器输出接点自动开门信号和门禁电锁信号。并已作内部时差配合，确保顺畅自动拔锁开门。

8. 遥控切换时有声响指示，可以确认切换是否有效。

遥控切换功能介绍

按遥控器A键：内外探头感应均失效，外门禁盘失效，电锁自动上锁，

(全锁）内外 侧人员彻底无法进入。夜间或节假日防盗上锁时段用。

按遥控器B键：外探头感应失效，并且电锁自动上锁，但外门禁盘和内感应器有效，

（单向）只有内部人员刷卡可以进入。内探头有效，可以出去。下班前清场时段用。

按遥控器C键：内外探头及门禁器全部失效。自动门保持全开状态，
（全开） 不关回。搬运、临时通风及应急时段用。

按遥控器D键：内外探头感应有效。正常营业工作时段用。

（双向）

特定注意事项

特别注意输入电源可取自平移自动门机组的AC/DC 12∽36V，但要保证容量足够。无法直接引用常规自动门机组的控制电源时，则要另外配接足够容量的12V直流稳压电源。

如直流12V电源输入时要从8连拼端子的1、4端接入，不能接错。详见上图。

直流稳压电源的实际输出电流必须大于电锁具的**大动作电流（**好达到1.5倍以上）。

当内置的功能扩展器，藏入较深时，可能会使切换的指示响声变轻。

特别提示：内外探头及门禁器的输入信号必须为无源的短接信号。

内外感应探头的电源不要从本功能扩展器接取，可接至自动门主控制器原探头电源的端子上。

本扩展器的上电初始状态出厂设置为门禁控制状态（相当于按过B键），如需来电的初始状态设到正常感应状态，则只需拨动拨码开关到相应的位置即可，具体见接线端子说明。

本机依出厂序列，保修期为一年（非人为因素）。

主要技术参数

供电电源：AC/DC12∽36V 允许**大电锁电流：3A（12V）
静态功耗：35mA 动作电流：85mA（不含电锁电流）

**和自动开门的配合时差：0.5秒

专业装置：内置突波吸收器。

发射接收方式：微波磙码

遥控器电池动作：≥18000次

工作环境温度：-42c~45c工作环境湿度：10~90%RH

外观尺寸：123mm（L）*50mm（W）*32mm（H）

总重量：280克
