| 接口 | SDH |
|---|---|
| 用户线路数 | 256 |
| 信令支持 | 光传输 |
| 计费方式 | 无 |
| 机箱尺寸 | 436×227×266（mm） |
| 工作电压 | 48（V） |
| 适用范围 | SDH/MSTP |
| 品牌 | 华为 |
| 型号 | SSD1SCC |
【华为OptiX OSN 2000】子架
OptiX OSN 2000 STM-1/STM-4/STM-16光传输设备（以下简称 OptiX OSN 2000）是华为技术有限公司根据城域网现状和未来发展趋势，以及满足节能环保的需求开发的新一
代光传输设备，它采用无风扇、无噪声、低功耗的绿色环保设计，提供了对多种业务的
支持：
l SDH（Synchronous Digital Hierarchy）
l Ethernet
l PDH（Pleisochronous Digital Hierarchy）
结构
OptiX OSN 2000 子架分为处理板区、出线板区和走纤区。
OptiX OSN 2000 子架尺寸为：436mm（宽）×227mm（深）×266mm（高），满配置 重量为 20kg。
OptiX OSN 2000 子架从左到右分成三个区域：
出线板区
处理板区
出线板和辅助板区
子架结构如图 3-1 所示。
图 3-1 子架结构图
容量
介绍 OptiX OSN 2000 的交叉容量、槽位接入容量以及业务接入容量。
3.2.1 交叉容量
OptiX OSN 2000 的交叉板支持空分和时分交叉。
3.2.2 槽位接入容量 选择不同类型的交叉板时，槽位接入容量也不同。
交叉容量
OptiX OSN 2000 的交叉板支持空分和时分交叉。
OptiX OSN 2000 包括以下交叉板：
XCS16
XCS4A
XCS1A
以上交叉板的交叉能力如表 3-1 所示。
表 3-1 OptiX OSN 2000 的交叉能力
单板名称 | 高阶交叉能力 | 低阶交叉能力 | 接入能力 |
XCS16 | 20Gbit/s（128×128 VC-4） | 5Gbit/s（32×32VC-4）等效于（96×96 VC-3）或（2016×2016VC-12） | 8.75Gbit/s（56×56 VC-4） |
XCS4A | 10Gbit/s（64×64 VC-4） | 5Gbit/s（32×32 VC-4）等效于（96 ×96 VC-3）或 （2016×2016 VC-12） | 5Gbit/s（32×32 VC-4） |
XCS1A | 10Gbit/s（64×64 VC-4） | 5Gbit/s（32×32 VC-4）等效于（96 ×96 VC-3）或 （2016×2016 VC-12） | 4Gbit/s（26×26 VC-4） |
槽位接入容量
选择不同类型的交叉板时，槽位接入容量也不同。
图 3-2、图 3-3 和图 3-4 分别给出了使用 XCS16、XCS4A 和 XCS1A 时各槽位的接入容 量。
图 3-2 使用 XCS16 时的槽位接入容量
图 3-3 使用 XCS4A 时的槽位接入容量
图 3-4 使用 XCS1A 时的槽位接入容量
槽位分布
OptiX OSN 2000 设备共有 18 个槽位。
槽位分布如图 3-5 所示。
图 3-5 OptiX OSN 2000 的槽位分布
出线板槽位区
OptiX OSN 2000 出线板的槽位分布如下：
业务出线板槽位：slot 1 ～ 3、16 ～ 18
系统辅助接口或业务出线板槽位：slot 18
说明：出线板提供光或电信号的物理接口，用于将光或电信号接入到对应的处理板。
处理板槽位区
OptiX OSN 2000 处理板的槽位分布如下：
业务处理板槽位：slot 4 ～ 6、9 ～ 11
交叉、时钟、线路板槽位：slot 7 ～ 8
电源接口板槽位：slot 14 ～ 15
系统控制和通信板槽位：slot 12 ～ 13
说明：slot 7 和 slot 8 插 XCS1A/XCS4A/XCS16 时，单板上同速率等级的线路子板 OSB1A/OSB4A/OSB16为一对对偶板。这对子板，占逻辑槽位 slot 27 和 slot 28。
出线板槽位与处理板槽位的对应关系
OptiX OSN 2000 设备的处理板槽位和出线板槽位的对应关系如表 3-2 所示。
表 3-2 处理板槽位与出线板槽位的对应关系
处理板槽位 | 对应的出线板槽位 |
slot 4 | slot 1 |
slot 5 | slot 2 |
slot 6 | slot 3 |
slot 9 | slot 16 |
slot 10 | slot 17 |
slot 11 | slot 18 |
单板与槽位的对应关系
OptiX OSN 2000 单板与槽位的对应关系如表 3-3 所示。
表 3-3 OptiX OSN 2000 的单板与槽位的对应关系
单板 | 单板描述 | 可用槽位 |
SL1A | 1 路 STM-1 光接口板（带 SFP 光模块） | slot 4 ～ 6、9 ～ 11 |
SD1 | 2 路 STM-1 光接口板 | slot 4 ～ 6、9 ～ 11 |
SQ1 | 4 路 STM-1 光接口板 | slot 6、9 |
SL4 | 1 路 STM-4 光接口板（支持 TCM） | slot 6、9 |
SD4 | 2 路 STM-4 光接口板 | slot 6、9 |
SLM | 1 路 STM-4 光接口板+4 路 STM-1 光接 口板 | slot 6、9 |
SDE | 2 路 STM-1 电接口板 | slot 4 ～ 6、9 ～ 11 |
EU2S | 75Ω 2 路 STM-1 电接口倒换出线板 | slot 1 ～ 3、16 ～ 18 |
PL1 | 16 路 E1 电接口处理板 | slot 4 ～ 6、9 ～ 11 |
PT1 | 48 路 E1 电接口处理板 | slot 4 ～ 6、9、10 |
PQ1 | 63 路 E1 电接口处理板 | slot 4 ～ 6、9 ～ 11 |
PLM | 16 路 E1/T1 电接口处理板 | slot 4 ～ 6、9 ～ 11 |
PL3 | 3 路 E3/T3 电接口处理板 | slot 4 ～ 6、9 ～ 11 |
PD3 | 6 路 E3/T3 电接口处理板 | slot 4 ～ 6、9 ～ 11 |
PL1P | 16 路 E1 电接口保护板 | slot 11 |
PT1P | 48 路 E1 电接口保护板 | slot 11 |
PLMP | 16 路 E1/T1 电接口保护板 | slot 11 |
LA1 | 75Ω/120Ω 16 路 E1 或 120Ω 16 路 T1 电 接口出线板 | slot 1 ～ 3、16 ～ 18 |
TA1 | 75Ω/120Ω 48 路 E1 电接口出线板 | slot 1 ～ 3、16、17 |
L75S | 75Ω 16 路 E1 电接口倒换出线板 | slot 1 ～ 3、16、17 |
L12S | 120Ω 16 路 E1/T1 电接口倒换出线板 | slot 1 ～ 3、16、17 |
T75S | 75Ω 48 路 E1 电接口倒换出线板 | slot 1 ～ 3、16、17 |
T12S | 120Ω 48 路 E1 电接口倒换出线板 | slot 1 ～ 3、16、17 |
L34S | 3 路 E3/T3 电接口倒换出线板 | slot 1 ～ 3、16 ～ 18 |
D34S | 6 路 E3/T3 电接口倒换出线板 | slot 1 ～ 3、16 ～ 18 |
EFT0 | 8 路 FE 以太网透传处理板 | slot 4 ～ 6、9 ～ 11 |
EFT8A | 8 路 FE（电）以太网前出线透传处理板 | slot 4 ～ 6、9 ～ 11 |
EFT8B | 4 路 FE（电）+4 路 FE（光）以太网前出 线透传处理板 | slot 4 ～ 6、9 ～ 11 |
EMS1 | 6 路 FE+1 路 GE 带交换功能的快速以太 网板 | slot 4 ～ 6、9 ～ 11 |
ETFS8 | 8 路 10/100base-T 以太网倒换出线板 | slot 1 ～ 3、16 ～ 18 |
EFFS8 | 8 路 100base-FX 光接口以太网倒换出线 板 | slot 1 ～ 3、16 ～ 18 |
DSB | 数字信号保护倒换桥接板 | slot 2、17 |
ASB | 模拟信号保护倒换桥接板 | slot 2、17 |
XCS1Aa | 交叉连接与时钟处理板（带一个 STM-1 光接口，采用 SFP 光模块） | slot 7、8 |
XCS4Aa | 交叉连接与时钟处理板（带一个 STM-4 光接口，采用 SFP 光模块） | slot 7、8 |
XCS16a | 交叉连接与时钟处理板（带一个 STM-16 光接口，采用 SFP 光模块） | slot 7、8 |

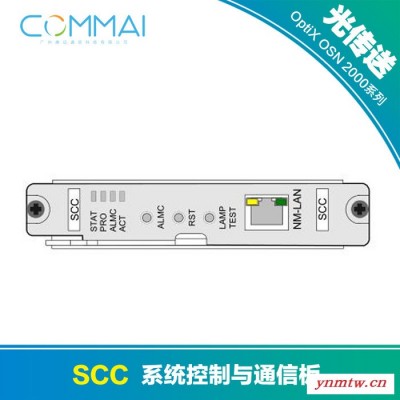

SCC | 系统控制和通信板 | slot 12、13 |
AUXb | 系统辅助接口板 | slot 18 |
AUX1b | 16 路 E1/T1 电接口出线板和系统辅助接 口板 | slot 18 |
PIU | 电源接入板 | slot 14、15 |
CAUc | 电源集中管理单元 | slot 29 |
61COAd | 盒式掺铒光纤放大单元 | slot 30 ～ 33 |
说明
a：XCS1A/XCS4A/XCS16 板上的线路单元在 T2000 中映射为逻辑单板 OSB1A/OSB4A/ OSB16，占逻辑板位 Slot 27 和 Slot 28。
b：AUX 和 AUX1 的时钟单元在 T2000 中映射为逻辑单板 STI，占逻辑槽位 slot19。AUX1 的 支路单元在 T2000 中映射为逻辑单板 LA1，占逻辑槽位 slot 20。
c：CAU 即 220V 交流转-48V 直流的适配器。在 T2000 中 UPM 映射为逻辑单板 CAU。
d：OptiX OSN 2000 最多可支持 4 个外置式安装 COA，在 T2000 中占逻辑槽位 slot 30 ～ slot 33。
技术指标
设备子架的指标包括子架尺寸，重量和最大功耗。
OptiX OSN 2000 子架的技术指标如表 3-4 所示。
表 3-4 OptiX OSN 2000 子架的技术指标
外形尺寸 | 重量 | 最大功耗 |
436mm（宽）×227mm（深）×266mm（高） | 满配置 20kg | 270W |
