欧视迈 OS-680D供应欧视迈智能开关家居多功能触控面板（插纸型）白色自动感应控制系统 楼宇可视对讲 数字对讲厂家

一、多功能触控面板(插纸型)功能简介

??多功能触控面板(插纸型)提供7个可编程按键，每个按键的控制对象可以是系统中任何灯光、家电、电动窗帘、背景音乐，或一键式情景模式，或者是急救、布防、撤防、灯全开、灯全关等等。显示区域为一张纸片，用户可以按照纸片的尺寸通过绘图软件设计任意的文字和图案布局，打印切割之后，替换原纸片即可实现全新的个性化多彩界面显示，极富个性化，操作交互方面一目了然，操作结果即时反馈。

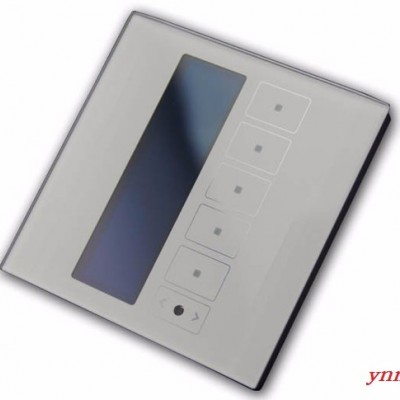

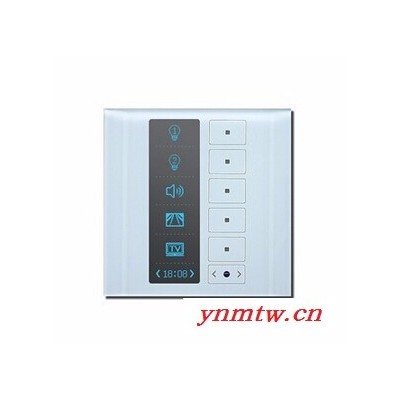

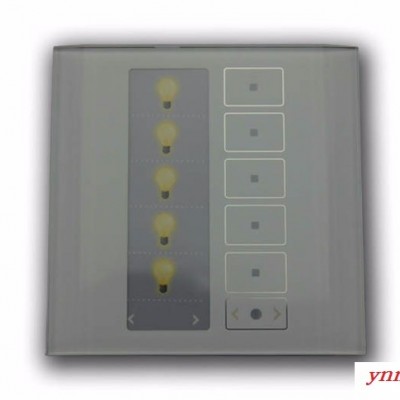

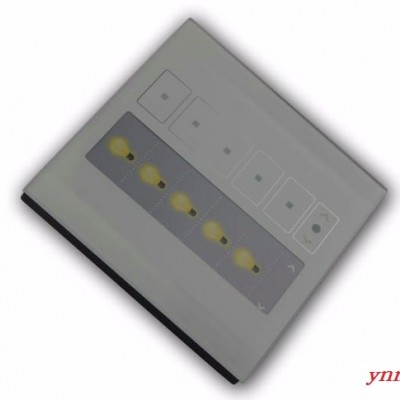

多功能面板(插纸型) — 白玻	多功能面板(插纸型) — 青金玻
多功能面板(插纸型) — 黑玻	多功能面板(插纸型) — 淡蓝玻

??通过搭配单路/双路/三路/四路高压驱动模块（提示：把高压驱动模块插接到多功能触控面板的背面，二者**是一个整体了），多功能面板自身也可以驱动1-4路灯光或1-2路电动窗帘。另外，多功能面板提供有两路传感器接口，通过管理软件的干接点事件设置功能，不仅可以纳入第三方的传感器（包括燃气传感器、烟气传感器、人体移动传感器、门磁传感器或其它传感器），而且可以纳入传统的普通开关面板，让普通开关面板在欧视迈的系统中发挥智能控制面板的作用，让系统的性价比得到倍增。

??操作提示：多功能面板的按键基于电容式触摸操作，用手指轻触相应的按键即可，不要用力按压。?

二、技术参数

?（1）多功能触控面板型号：OS-680DGN03
?（2）工作电源：AC12V
?（3）工作电流：40mA
?（4）通讯速率：20Kbps
?（5）外观尺寸：86mm× 87mm× 30mm
?（6）固定螺丝孔距：60.3mm(底盒深≥45mm)
