达泰DTD112F工业废水循环利用系统无线监测水位控制水泵 模拟量采集 双向无线

工业废水处理循环利用系统流量计液位无线远程测控

（陕西重型汽车有限公司项目）

特别声明：文章及方案图片皆为原创，如有雷同，纯属抄袭。

产品介绍

达泰1系模拟量无线传输器-DTD110F

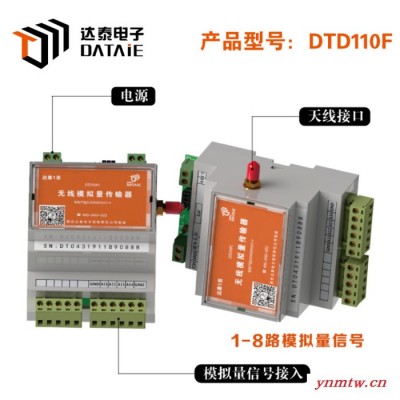

达泰1系工业级无线模拟量信号传输器DTD110F实现点对点的无线模拟信号远传功能，通过无线信号发射器和无线信号接收器代替了有线信号传输导线，发射端4-16路4~20mA信号输入，与接收端提供4-16路4~20mA信号输出信号，与发射端信号逐一对应。还可以选用双向模拟量传输终端DTD112F，每个终端有4-8AI/4-8AO，两端的模块输入和输出相互对应
DTD110F及DTD112F通过无线方式传输工业现场的模拟量信号，采集工业现场标准4~20mA电流信号并通过无线方式传送，可以接入显示仪表、PLC或DCS等设备。无线可靠传输距离可达3公里，特殊要求可以定制5公里以上超远距离。既可以实现点对点通信，也适合于点对多点而且分散不便于挖沟布线等应用场合，不需要编写程序，不需要布线，一般电工就可以调试使用。

产品优势

不用插卡，无运行费用，不用编写程序，可以直接连接传感器或4～20mA变送器，实现点对点模拟量信号的无线传输；

信号传输距离远，可以穿过障碍，绕过阻挡物，无线信号传输距离达到3~5公里以上；

不用挖沟布线，可以缩短施工时间10倍。3公里的无线通信设备安装调试只需要2个小时搞定，4路4~20mA模拟量信号同时传输；

维护方便，在石油钻井、恒压供水、污水处理厂、变电站及钢铁厂等恶劣工况连续应用八年以上。

产品选型图

使用范围

覆盖钢铁、水泥、石化、电力、汽车等16大制造行业。

项目背景

陕西汽车集团有限责任公司（以下简称陕汽集团）总部位于美丽的十三朝古都、国际文化名城——陕西省西安市，是选型对比试验后保留的重型越野车生产基地，以开发和制造重型越野汽车（延安SX250）、成功引进斯太尔重型汽车生产项目、引进德国MAN公司先进重卡技术开发生产出具有当代国际水平的德龙F2000系列重型汽车而出名。
陕西重型汽车有限公司（以下简称陕重汽）隶属于陕汽集团。陕重汽是重型商用车领域先进企业、是我国西北地区大型重型汽车制造企业，产品覆盖重型越野车、重型卡车、重型车桥及汽车后市场等领域。建厂50多年来，先后承担了一代、二代、三代重型越野车研制生产任务。

客户需求及无线改造方案

1. 热动力车间的冷凝塔处于低液位时，污水处理车间的净水池水泵开启并供应生产用水（高液位停泵）
2. 污水处理车间的污水池处于低液位状态的时候，热动力车间的污水池水泵可以开启进行排污（高液位停泵）
3. 热动力车间与污水处理车间间隔500m左右
4. 同一车间内水泵和超声波液位计信号通过PLC控制与监测
5. 由于厂区面积较大，厂房较多，若采用有线方式施工成本高，周期长，故考虑需求1和2的功能，需要用无线的方式完成。

无线通讯方案示意图

西安达泰电子PLC无线通讯团队给出了如下的解决方案

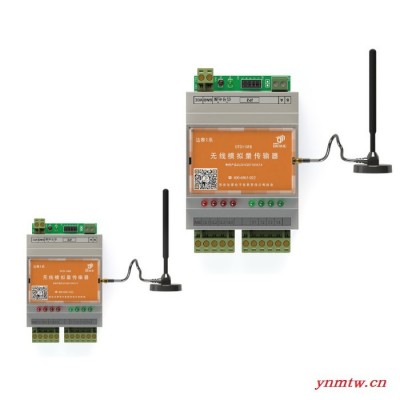

根据现场情况，PLC无线通讯团队决定采用一套达泰无线双向模拟量信号传输器——DTD112FC来实现用户的需求，每个DTD112FC无线终端都提供1路模拟量输入（AI）和1路模拟量输出（AO）功能。分别在污水处理车间和热动力车间的PLC控制柜内安装一台DTD112FC无线双向模拟量信号传输器。
安装在热动力车间的DTD112FC无线传输器，AI端子用于采集冷凝塔液位计输出的标准4-20mA信号，并将该信号通过无线方式传输给500m外，污水处理车间的DTD112FC无线传输器，AO端子输出的信号接入PLC中，通过PLC程序判定该液位值是否应该开启或停止污水处理车间净水池的水泵。从而实现需求1的功能。
安装在污水处理车间的DTD112FC无线传输器，AI端子用于采集污水处理车间的污水池液位计输出的标准4-20mA信号，并将该信号通过无线方式传输给500m外，热动力车间的DTD112FC无线传输器，AO端子输出的信号接入PLC中，通过PLC程序判定该液位值是否应该开启或停止热动力车间污水池的水泵。从而实现需求2的功能。

模拟量采集模块,无线电通讯模块,无线数据传输模块,plc实现无线通讯,智能化改造,工业无线通讯

现场实物安装图

无线方案的好处

1. 节省改造周期，无需大型施工：免除布线维护困扰，一天之内就可以轻松的完成改造并达到通讯稳定性要求。

2. 安装简单，无需编程：无线通讯终端只需要接入信号并供给电源即可开始使用。普通电工就可以完成安装。

3. 数据传输可靠，全数字无线加密传输：通讯协议进行了再次加密处理，确保数据的安全和可靠性。生产的产品通过ISO9001质量产品体系认证

4. 无运行费用，无需插卡：后期在使用过程中，不需要支付任何无线设备运营费用。

5. 完备的售后服务：具有20年工业现场调试经验的无线通讯团队，为产品提供稳定的技术支持与售后服务。

成功案例

河南新科起重机股份有限公司，井底8DI传输到井上，257米，2020

北京首钢股份有限公司，2台PLC之间无线通讯，200米，2019

河南京宝新奥新能源有限公司，配电室电机模拟量信号和DCS无线传输，100m，2019

广州市怡文环境科技股份有限公司，4路4-20mA信号和PLC无线传输，100米，2019

盘锦辽东丰源热力股份有限公司，污水现场混合信号与DCS之间，1KM，2019

国电南瑞科技股份有限公司，现场(8DI)到控制室8DO，6KM，2018

国电电力大同第二发电厂，分布流量计信号无线采集，2KM，2018【点击进入方案】

武汉港迪电气集团有限公司，码头吊车PLC和控制室无线通讯，500M，2018

大唐保定热电厂8期工程改造项目，PLC之间无线通讯，500米，2017

四川江油发电厂，输煤卸料车无线控制系统，300m，2017【点击进入方案】

华润电力贺州分公司，电力仪表到DCS系统，2公里，2016

宝钢集团余能电厂，分布机组转炉煤气流量监测，1公里

印度某电厂项目，水池液位信号检测，3公里，2016

江苏太古可口可乐饮料有限公司，罐体上传感器信号传输到PLC

大唐株洲热电厂，仪表信号无线通讯，1公里，2014

太原市润民环保节能有限公司,水池高低液位和值班室无线控制,200米

江阴苏龙热电有限公司，装船机/卸船机与程控室无线传输，5km，2013【点击进入方案】

相关案例

1. 工厂的工业废水循环排污系统全自动化无线控制（陕汽重工项目简报）：喷涂车间工业废水净化后水源用作动力车间冷凝塔循环使用，净化过程以及动力车间水池液位无线监控。

2. 永登工厂无线供水项目简报：永登新建工厂基地生产用水无线监控。

3. 农村饮用水安全工程无线上水方案：农村自来水饮水库水泵无线控制。

4. 远距离水位无线传输测控系统典型案例：水池水泵无线控制以及水池液位无线监测。

企业简介

      西安达泰电子有限责任公司创立于2002年，是一家集工业无线产品研发、生产、销售于一体的高新技术“智”造企业，产品具有“可靠、简单、高效”的特点，能够直接取代传统线缆，实现工业数据信号的无线传输，近20年间，达泰先后获得多项发明认证，被评为高新技术企业，常年与国内top50高校进行产学研合作、水泥行业大多数供应商，同时也逐步组建起了一支具有丰富现场经验的PLC无线通讯团队，为客户提供稳定的技术保障。现已为国内外超30000家工厂企业成功实现近15万个无线采集测控方案设计和改造项目，投入使用的设备超100万套。DTD1系、4系无线产品广泛应用于水泥，冶炼，发电，煤炭，化工等复杂恶劣的工业场合，平均连续使用寿命超过5年以上。

售后保证

提供二十四小时售后服务及技术支持！
