| 材质 | 不锈钢烧结视镜 |
| 测量范围 | 点液位 |
| 测量精度 | ±1mm |
| 电源电压 | 24V 220VAV |

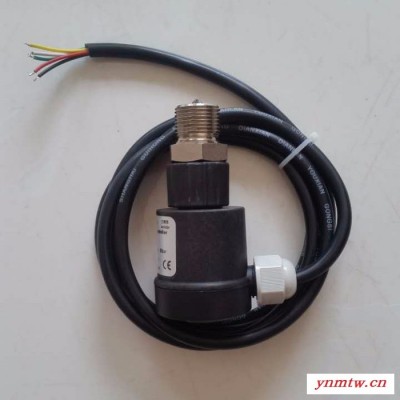

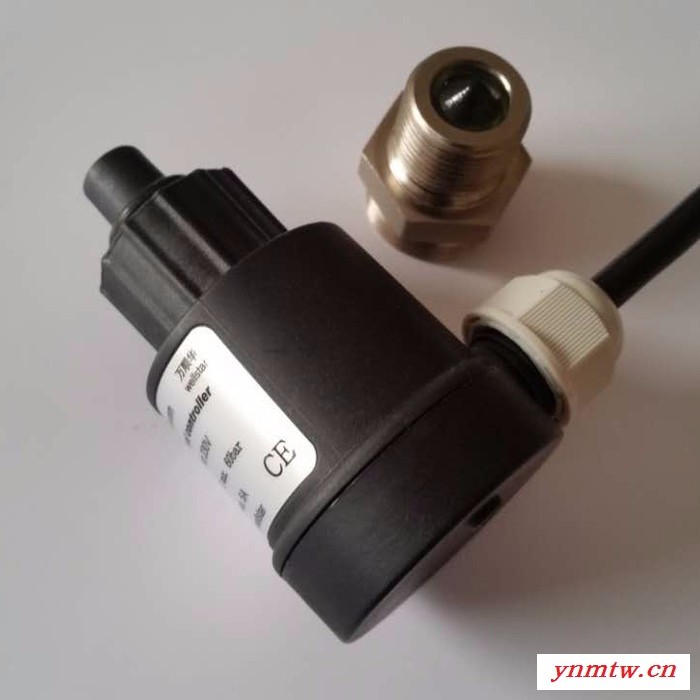

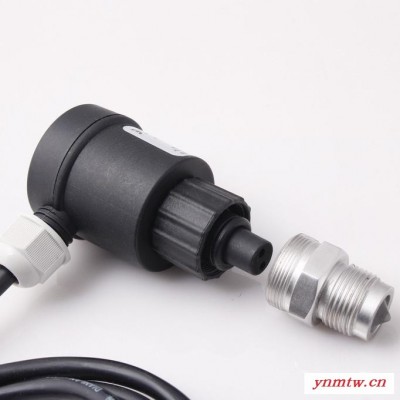

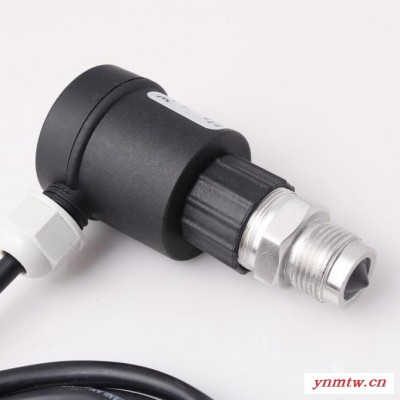

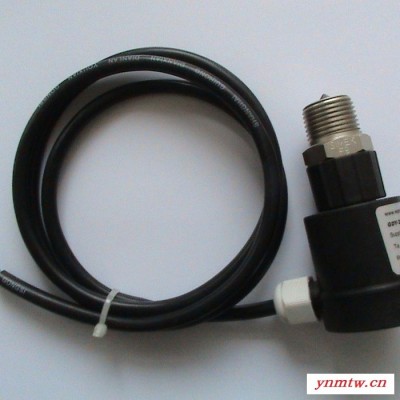

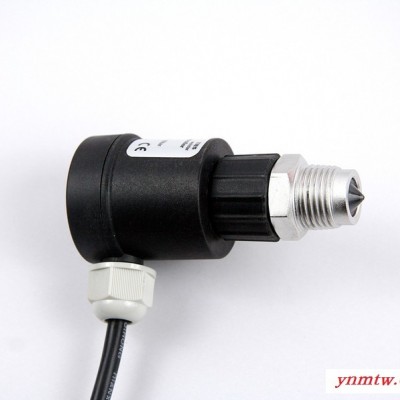

| 名称 | 光电液位控制器 |
| 用途 | 液位限位控制和报警 |
| 结构型式 | 分体式 |
| 品牌 | wanshunhua/万顺华 |
| 型号 | GDY-276LC |
| 加工定制 | 是 |
| 质量认证 | CE |
特点：
非金属棱镜熔接在金属壳体上，耐压60bar以上；分体式结构，由光电监控部件和检测头两部分组成；将检测头安装于需要液位监测的位置上，光电监控部件无需与被监测介质接触，利用光电感应原理，监测光线反射的强弱，来反映液面变化情况，继电器输出。特别适合制冷系统中压缩机、油分、储液器、循环桶、储油器等容器，用于液位的关键点、上下限位点或多点液位准确可靠的测量监控、显示报警、定点控制以及重型机械、铁路设备的油箱液位、管道内是否充满液体进行检测；使用多个这款光电(式)液位传感器并安装在不同的水平位置上，就可以用于高精度的分立液位测量。
性能参数：
| 材质 ： | 外壳：尼龙； 探头：不锈钢。 |
| 工作压力 | -0.1 to 60bar最大。 |
| 性能参数（续表） | |
| 环境温度 | -30℃～ +60℃；不适用于冷冻液体和结晶液体。 |
| 环境湿度： | 20%～80%，无结露。 |
| 电流消耗 | 约30mA。 |
| 输出型式： | 继电器常开/常闭输出。 |
| 继电器型号 | HTV6-DC12-SH 触点功率:20A 14VDC;5A 250VAC;7A 125VAC。 |
| 重复性 : | ±1.0mm 。 |
| 电气联接： | 继电器常开/常闭输出5芯电缆长度1200mm（电源: 220VAC ，零线 - 黑色线、火线 - 红色线;继电器输出:黄色线-公共线；绿色线-常开输出；黄色线-常闭输出）。 |
| 电源 | AC 220V±10% 50/60Hz。 |
| 安装尺寸： | 1/2NPT或M20*1.5安装螺纹。 |
外形尺寸：
订货指南：
根据安装类型指定部件号，需要知道输出条件；
| 规格 | 输入电源 | 电流接通时 探头所处状态 | 安装类型 | |
| 1/2NPT | M20×1.5 | |||
|
GDY-276LC
| 5VDC/AC | 湿 | 050101 | 050102 |
| 5VDC/AC | 干 | 050201 | 050202 | |
| 9～24VDC/AC | 湿 | 240101 | 240102 | |
| 9～24VDC/AC | 干 | 240201 | 240202 | |
| 220VAC 50/60Hz | 湿 | 220101 | 220102 | |
| 220VAC 50/60Hz | 干 | 220201 | 220202 | |
注:输出型式代号：继电器常开/常闭输出-J。
选型举例：供电：220VAC 50/60Hz；湿式；M20×1.5安装螺纹；继电器输出。
选型代号：GDY-1150/220102/J。
220VAC 50/60Hz供电应用示例：
