一、概述

HGT41 UPS电池监测仪( UPS BATTERY MonITORING UNIT)专用于邮电、计算机房、电力、铁路、工厂等各行业维护后备电源蓄电池组.使用BAT41电池监测仪可大大减轻维护人员的工作量. HGT41能精确测量电池电压、充放电电流、电池温度.HGT41基本配置为测量2V~12V电池电压41个，总电压1个，模拟量1个，温度2个. HGT41系列电池监测仪配合VIEW可以组成蓄电池在线管理系统，分分秒秒监测蓄电池组的工作状态，其特点如下：

?  实时监测蓄电池组的每一只电池电压

?  记录电池充放电的曲线，及时反应电池问题，以免停电后设备瘫痪

?  可以实施集中监控,实现无人值守，降低电池维护费用

?  避免盲目更换电池，降低电池采购费用

?  适用于接入网和微波站蓄电池组----两组4只12V单体电池串联

?  适用于电力操作电源---108只2V单体电池串联

?  适用于通讯站蓄电池组----24只2V单体电池串联

?  适用于计算机中心UPS后备电源---41只12V单体电池串联

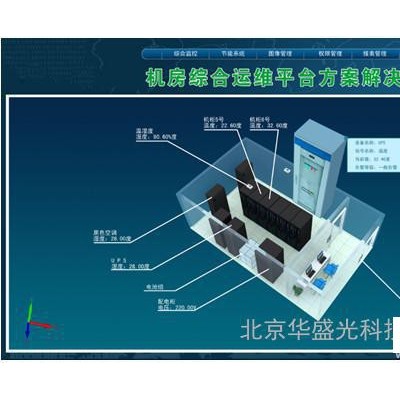

二、应用示意图

1、应用方式一：

2、应用方式二：

三、结构及外围接口

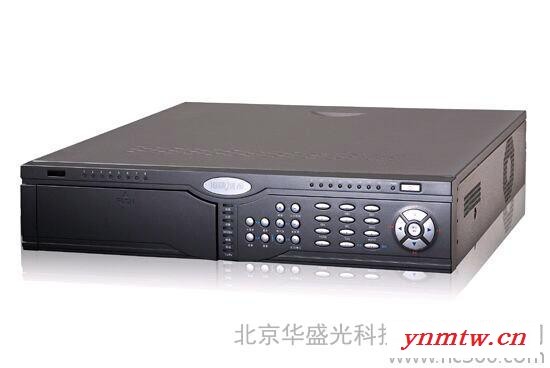

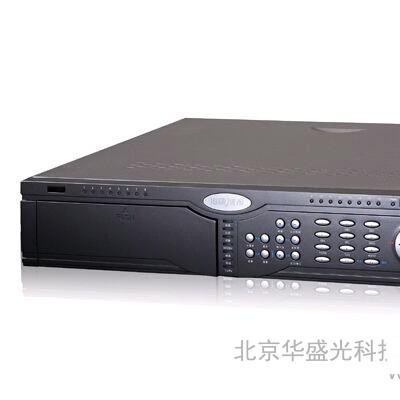

        1、 整机外观示意图

2、    后面板接口示意图

说明：(1) AC220V为交流电源220V输入接口.

(2)NO、OFF为电源开关.

(3) Power为电源指示灯，Run为运行灯.

(4) Battery Cable 6位端子为41节单体电池电压输入口.

(5) BAT TOTAL为电池组总电压输入口.

(6) AI 为模拟量输入，TEMP为温度输入,默认可测两组温度.

(7) RS422/485通讯口为4位端子.

(8)TX、RX为通讯发送、接收指示灯.

(9)  接地.

接线图：

 3、 安装
a） 壁挂
把挂耳固定在两侧面，借助于挂耳，用镙钉可安装固定在墙壁上.
b)  上架：
把挂耳固定在前面，借助于挂耳，用镙钉可安装固定在19'的机架上.
四、口线定义：
1、Battery Cable 单体电池电压输入
可以测试41只2V~12V单体电池，能满足大部分UPS电池的在线监控.
说明：如接线图所示，C1-C41为单体电池，接线端子B1接电池组的电压正端，接线端子B42接电池组的电压负端.
2、 BAT TOTAL电池组总电压输入
  最高可以测试600V电池组总电压，总电压的正极接BAT TOTAL口的V+，负极接V-.
3、AI－模拟输入
配置霍尔传感器可测一组电流.

 要求外接传感器为三线制，传感器电源接12V+，地线连接12V-，电压输出连接I.
温度接口接入数字型表贴传感器，传感器电源红线接5V+，地线黑线接5V-，白色信号线接T.
如果电流传感器的量程为1000A，0-5V输出的0V表示-1000A，2.5V为0，5V表示+1000A.电流传感器的量程为100A，0-5V输出的0V表示-100A，2.5V为0，5V表示+100A.一般在开口的电流传感器上标有：“+”、“  ”、“M”“G”；“+”接+12VDC或15VDC电源，“G”接电源地，“M”为电压信号输出.
4、RS422/RS485通讯口
如果只用RS485，只需要连接R+、R-，R+为RS485的DATA+，R-为S485的DATA-.
5、POWER输入口
     POWER输入为220VAC.220VAC供电时不再配2PIN 48VDC端子，-48VDC输入时不配标准的220VAC输入电缆线.
6、后面板指示灯说明
工作---工作指示灯，电源正常时亮
运行---运行指示灯，正常工作时1秒闪烁1次.
发送---发送数据指示灯，有数据时灯亮
接收---接收数据指示灯，有数据时灯亮
五、通讯波特率、地址设置
通讯波特率、地址设置由上位机软件来设置,可用专用工具或接照协议说明设置,例如用专用工具设置步骤如下图:

 六、技术指标
电池电压：精度优于0.2%
总电压：精度优于0.5%
模拟量：精度优于1%
年漂移量：< 0.1%
外型尺寸： 1U
重量：1.5Kg
工作环境：-10~55?C          20~95% RH
