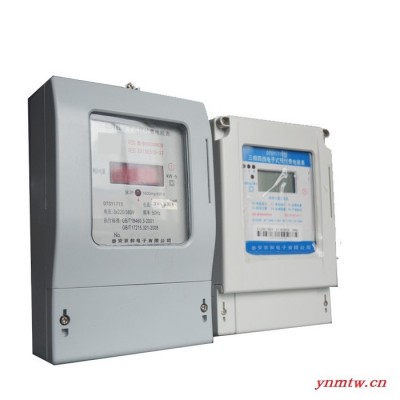

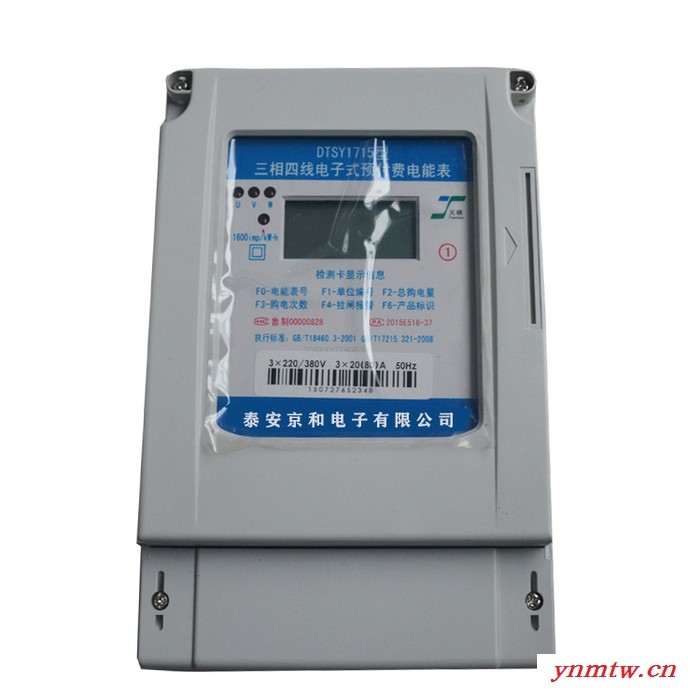

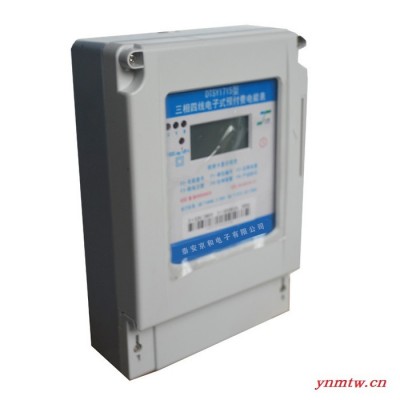

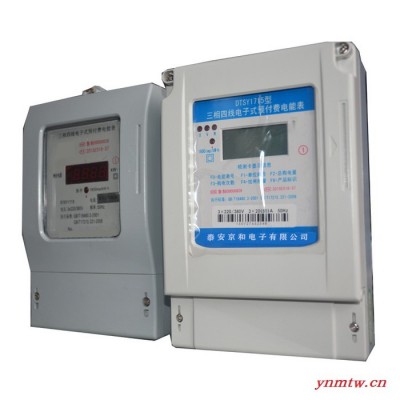

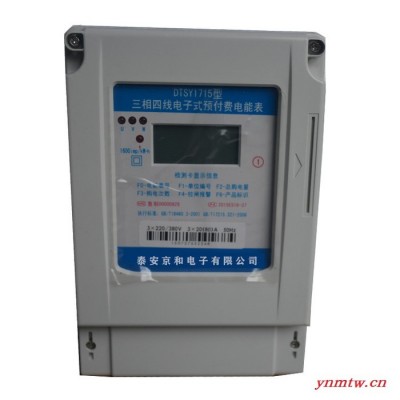

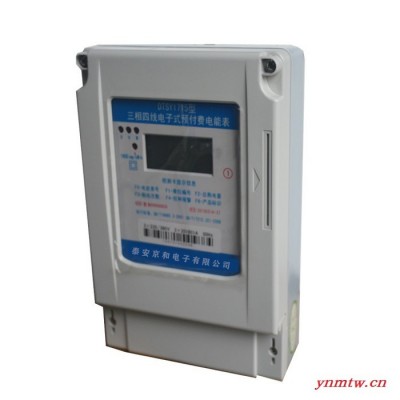

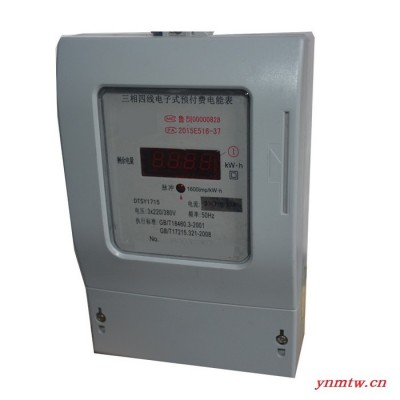

泰安供应多用户组合式电能表 远程控制抄表系统

 三、主要技术参数
2.1电表型号:DTSY2021
2.2额定电流:1.5(6),3(6),2.5(10)A,5(20)A,10(40)A,15(60)A，20(80)A,30(100)
2.3额定频率:50Hz
2.4准确度等级:1级,2级
2.5显示方式:数码管
2.6环境温度:-25℃~+55℃;相对湿度:不大于85%
2.7起动电流:0.0041b((1级表),0.0051b((2级表)
2.8具有防潜动逻辑电路
2.9功耗≤0.5W   2VA(电压线路),2VA(电流线路)

 四.工作原理
4.1计量部分:用户消耗的电能通过分压器和分流器上的信号进行采样,送到放大器和乘法电路,乘积信号经积分和V/F变换,再经分频电路输出,驱动步进式计度器累加电量,并通过电能指示灯,显示电能消耗速率.
4.2数据处理部分:电能计量脉冲经光电耦合器送CPU处理,运算后存储于非易失EEPHOM中,由计算机处理管理信息系统通过IC卡读写器,写入一定电量和监控要求的IC卡输入表内微处理器系统,经CPU运算后,提供显示,报警.切断状态信号.

五.安装与使用
5.1电能表在出厂前经检验合格,并加铅封印即可安装使用.
5.2电能表可安装在室内或室个使用,安装表的底板应固定在坚固耐火的墙上,建议安装高度为1.8米左右,空气中无腐蚀性气体.
5.3电能表应按照电能表接线盒上的接线图进行接线,用铜接线头入,并拧紧接线螺钉.
5.4互感式电能表其示数必须乘以变比后,才是实际电能数.
5.5一表一卡:用户持用的IC卡不能互换,遗失时应到供电部门补购新电卡片.
5.6购电准备:购电前,用户须将IC卡插入电能表卡座一次,便于将表内数据送回计算基本内容数据送回计算工机数据库.
5.7购电方式:售电时,将IC卡读写器,同时操作计算机,将用户编号、预购电量、报警电量、限容功率等加密写入到IC卡。
5.8电卡使用:将用购电卡插入卡座内,如是有效购电卡,则电表自动将数据读入表内,LCD表显示屏依次显示,购电量、赊欠限量、限容功率。拔卡后请妥善保存。
5.9运行显示:电能表在运行过程中,轮流显示表内剩余电量、总用电量。
5.10超容报警:电能表运行过程中,如果"报警指示灯"快速闪烁显示,则警告用户已经超容用电,如该电表被设置为超容断电限容方式,则超容用电30秒后,将拉闸3分钟,并显示恢复供电时间;如用户插入卡响应可立即恢复供电.
5.11囤积限量,如果购电量+剩余电量＞囤积限量(1000KWH),则购电量不读入,显示器显示"内剩余限量"提示,卡内电量仍有效.
5.12预警提醒:当表内剩余电量小于"报警电量"的2倍时,"报警指示灯"将闪烁(间隔为1秒)显示提醒用户购电,此时如用户插卡响应,"报警指示灯"闪烁变为2秒,可避铁路线断电警告
5.13断电警告:如在预警提醒时用户未插卡响应,则当剩余电量为用户约定的报警电量(或本次购电量10%)时,电能表拉闸断电警告,显示"拉闸"提示符,此时将IC卡在卡座上插一次即可恢复供电.如果拉闸后找不到本表IC卡,可借用邻居IC卡插入,以恢复供电.
5.14购电提醒:当表内剩余电量小于"报警电量"时,"报警指示灯"将恢复供电.
5.15故障申报:剩余电量显示为零或负值时,显示"拉闸提示符时,如果表仍继续运行,用户应立即购电,并主动向供电部门反映情况.
