矿用皮带运输监控系统
系统概述

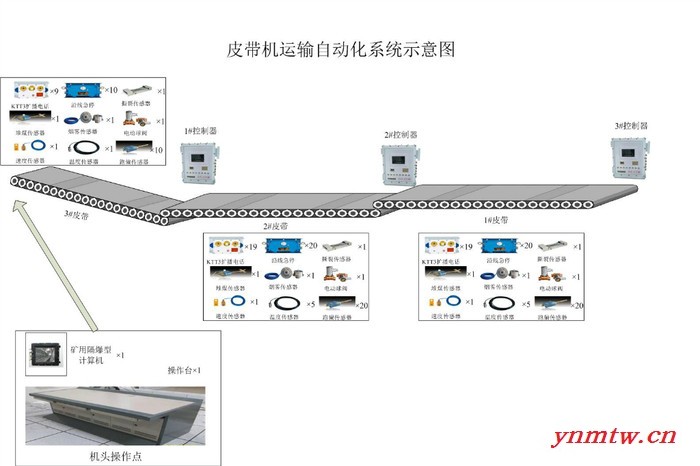

矿用皮带运输监控系统以主运皮带及采区皮带为控制对象，配置张力、打滑、烟雾、防跑偏、堆煤、温度、震动、急停等皮带保护装置，实现对皮带运行情况的实时监测，并通过皮带搭接情况、运行情况、煤仓煤位等信息的综合分析，实现皮带机的顺煤流开机、无煤自动停机等全自动运行功能，减少输送带空转运行时间，提升系统运行可靠性与效率。
功能特点
?采用总线式网络结构：所有的监控设备（控制、视频）以网络节点的形式接入系统骨干网，无需重复布线。只需2芯光缆以总线方式连接，亦可构成环网结构。
?采用工业以太网通讯技术;各皮带机控制分站和工业摄像机之间的连接使用矿用单模阻燃光缆，全部数据和图像信息，采用工业以太网传输。
?采用网络化工业电视监视模式：通过工业（防爆）网络摄像机，实时监视皮带机机头、机尾、给煤机及需要监视环节的现场工况
?采用泄露语音通讯方式：基站设置在地面空中指挥中心，在泄露电缆沿线使用移动手持电台，实现井下人员移动方式下的通话。
?采用远程集中控制方式：通过地面控制计算机实现井下皮带机的各种控制方式和皮带机的保护动作操作。
?采用冗余控制技术;地面控制采用两台计算机互为热备，提高系统的安全性、可靠性。
?采用多重控制方式：具有井下**地控制、地面单台设备控制、流程自动控制等多重控制方式，各控制方式具有优先互锁控制。
?采用组态软件设计：系统画面美观、实用，人机界面友好，易于操作人员掌握操作。编程、修改简单灵活，便于工程技术人员掌握。
?具备完善的控制和保护环节：皮带机保护分站接入各种煤矿安全的规程规定的传感器和装置，对皮带机的运行信息进行采集，参与控制。并设有启动、停止、故障等动作时的语音预告、报警等信号提示。
?具有完善的数据处理功能：实时数据采集、处理，历史数据长期存储。具有数字、图形、曲线等多种直观显示、查询形式。
?具有完备的数据发布功能：具有OPC数据交换接口，可通过局域网向信息化平台提供本系统的运行参数信息。
技术参数
?传输方式：
分站与地面监控机房采用光缆传输，速率10M/100Mbps
?传输距离：
分站到地面监控机房传输距离：20km（单模，波长1310nm）
?系统供电：
?地面中心站为AC 220V，井下设备为AC 660V/127V
?应用环境温度：0 ～ 40℃
?应用环境相对湿度：≤ 98%（常温时）
?外界大气压力：（80 ～ 110）KPa
?适用于井下瓦斯粉尘**危险性场所。
