采煤机H型电缆夹板 C型电缆夹板 电缆夹板质量好

该产品适用于煤矿综采、普采机组上使用的以聚合塑料和碳素钢板为原料的各种型号采煤机用拖曳式电缆夹。
1、该产品采用了中华人民共和国行业《采煤机用拖曳电缆夹技术条件》MT/T 775-1998标准研制开发。并且符合MT/117-2007的有关
规定。

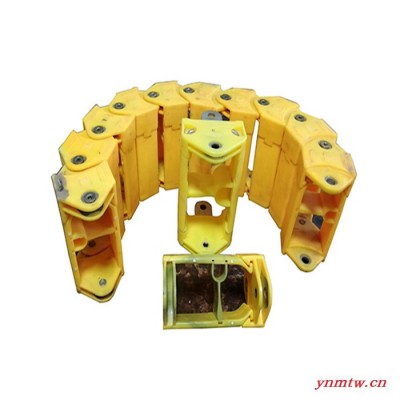

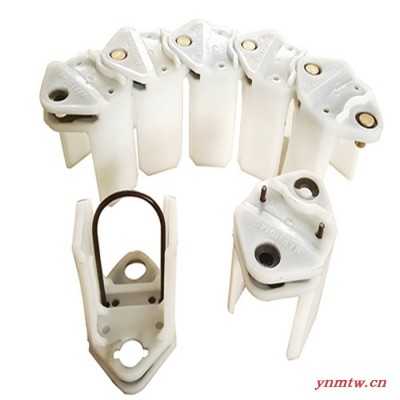

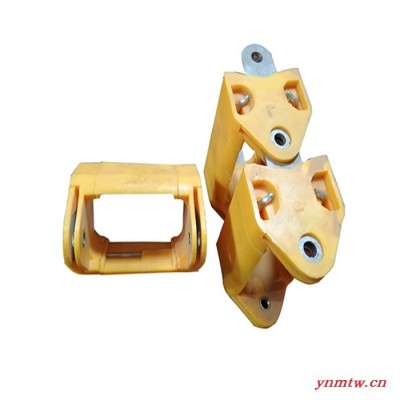

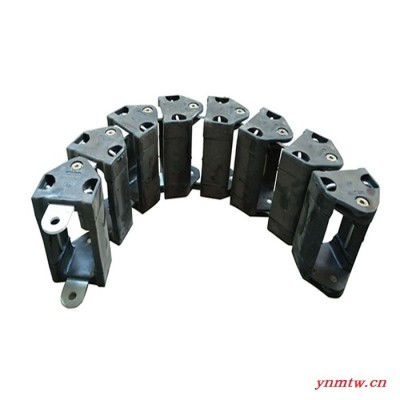

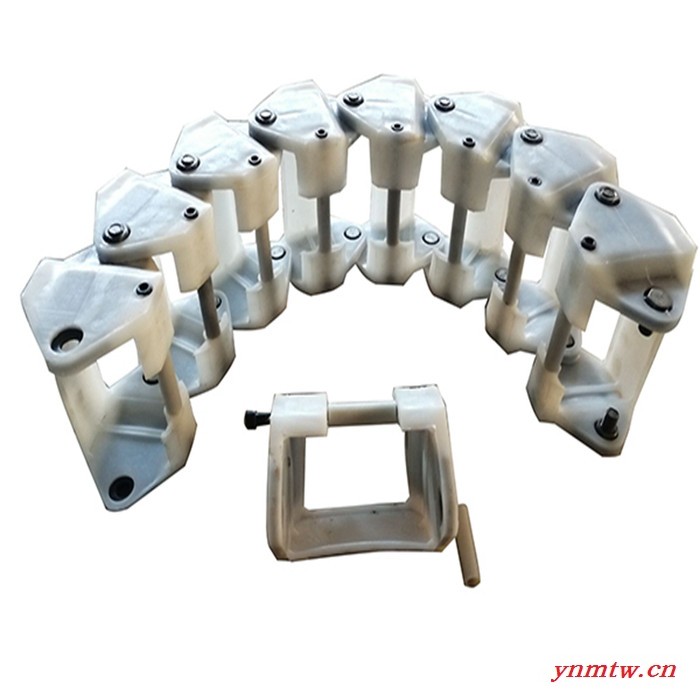

2.主要结构及工作原理：主要结构：电缆夹由聚合塑料内包碳素钢骨架构成的O形夹板、横联板、联接销轴组成。工作原理：该产品悬挂式安装在采煤机拖缆架上，随采煤机一起运动。主要起保护井下采煤 机用电缆、水管的作用，以防电缆、水管折断和磨损。

3.安装与使用：(1).先将横连扳的T型插头分别插入左右夹板的T型槽内、使T型插头的半圆定位孔与夹板的定位销孔同心,定位销插入定位
销孔形成一节电缆夹槽.(2).将多节电缆夹槽首尾孔对齐后用联接销轴由内向外穿入孔中、装上开口销，联接成一段电缆夹槽。（终长度
可根据采煤工作面需要而定）。(3).将电缆放入夹槽，用横联板按图示将夹槽联接成封闭式电缆夹,从而组成一条完整的电缆夹达到采煤
机的使用要求。

二、注意事项：

1．该产品运输时，应注意联接部位的保护。
2．该产品贮存，应放置在室内库房中，温度在-15℃~+40℃为宜，避
免与明火接近。
3．安装时一定要使横连扳的T型插头分别插入左右夹板的T型槽内，然用胶锤将横连扳敲到位;使T型插头的半圆定位孔与夹板的定位销孔同心;定位销插入定位销孔，用胶锤敲到位。
