1、产品特点

 采煤机用电缆夹板（以下简称“电缆夹”）是我厂近几年来开发生产的系列产品，是以冲压钢板做骨架由改性塑料（聚乙烯+阻燃剂+抗静电剂）经注塑加工而成，具有重量轻、体积小、结构紧凑，安装方便快捷，维护维修简单，且使用寿命长，抗拉强度、抗冲击力大等特点。其优点是内衬钢骨架承载拖拽力，保护电缆或水管不受外力作用，聚乙烯中添加阻燃、抗静电等助剂，具有阻燃、抗静电作用。相邻电缆夹易于链接，根据采煤机工作面需要可以任意延长，在拖拽过程中保护电缆或水管可靠工作，不被折断或破损，提高生产效率，降低维护维修成本。

 2、主要用途及适用范围

 本产品可广泛应用于组成滚筒采煤机拖拽和保护供电电缆和进水管的拖缆装置，主要起保护井下采煤机用电缆、水管的作用，以防电缆、水管折断和磨损。

 3、产品执行标准

MT/T 117-2007?采煤机用电缆夹板?

4、产品型号及特点：

 LJC型电缆夹板：其独特的C型设计使得产品在使用过程中在节省使用空间的同时，也更为有效的提高了采煤机工作过程中的安全性和工作效率。

 LJH型电缆夹板：H型设计使得产品在使用过程中电缆和水管可以有效地隔开，避免了安装和更换过程中的繁琐环节，更为有效的提高了采煤机工作过程中的安全性和适用性。

LJO型电缆夹板：全封闭性能设计使得其耐磨性和抗冲击性在之前基础上提高了50%以上，更为有效得保障了采煤机工作过程中的安全性和适用性。

 LJU型电缆夹板：其独特的U型设计使得产品在使用过程中大大节省了使用空间，更为有效的提高了采煤机工作过程中的安全性和工作效率。

 5、产品结构

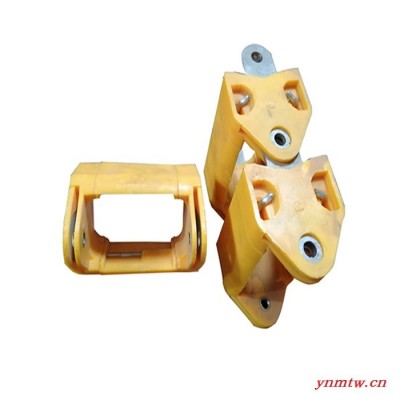

 本产品为组合式结构，由四块內镶钢骨架的注塑板拼装组成，组装方式为内镶金属杆旋转固定，连接方式为专用螺栓连接，注塑原料采用耐磨工程塑料，内镶金属骨架选用冲压钢板和冷拔圆钢为原料。连接尺寸、及连接螺栓和销孔直径进行了统一，个系列之见可互换变型成各种规格。

 6、工作原理

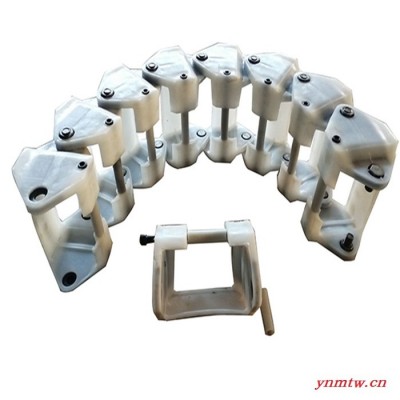

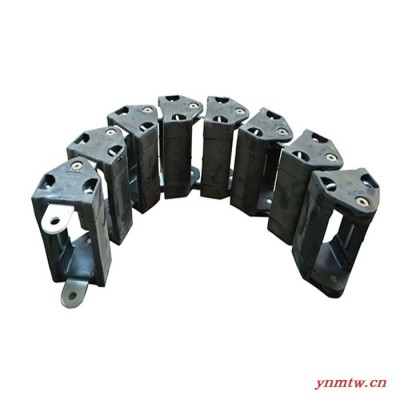

 相邻电缆夹用销轴或螺栓连接后形成保护通道（电缆夹链），电缆夹链随采煤机工作面的移动能灵活转动一定角度，内衬钢带骨架直接用于相邻电缆夹的连接，承受采煤机工作面移动的拖拽力，保护电缆或水管免受拖拽力作用，使采煤机连续工作正常。

7、产品规格型号

LJU100×135×100

LJU100×145×100

LJU100×150×100

LJU100×160×100

LJH100×180×110

LJH100×180×150

LJH100×200×110

LJH100×200×150

LJC125×175×150

LJC125×185×150

LJC125×195×127

LJO125×180×123

LJO125×180×150

LJO125×186×123

LJO125×186×145

LJO125×186×150

LJO125×186×155

LJO125×186×163
