| 芯数 | 多芯 |
|---|---|
| 颜色 | 通用 |
| 护套材质 | 橡胶 |
| 品牌 | 虹飞 |
| 型号 | 电缆 |
| 加工定制 | 是 |
| 质量认证 | ISO9001 |
曲阜市虹飞电缆有限公司
主要产品有：全系列矿用电缆、高性能采煤机电缆、通用橡套电缆、轨道交通电缆、风能电缆、港口码头电缆、盾构机电缆、地铁隧道用特种橡套电缆、交联聚乙烯绝缘电力电缆、聚氯乙烯绝缘电力电缆、低烟无卤阻燃耐火电缆、预分支电缆、变频电缆、控制电缆、通信电源用阻燃耐火软电缆、新型环保电缆、光电复合电缆、机器人专用电缆等产品总类齐全，欢迎您前来咨询。
联系电话：
0537-4913248 15820077321（赵)
15315372772（宫）

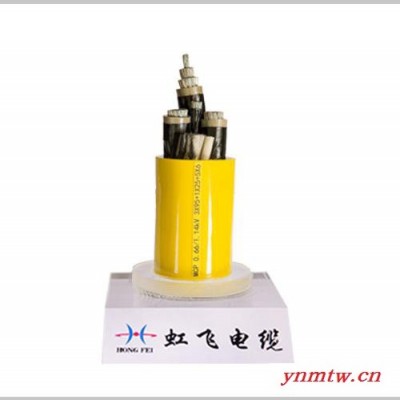

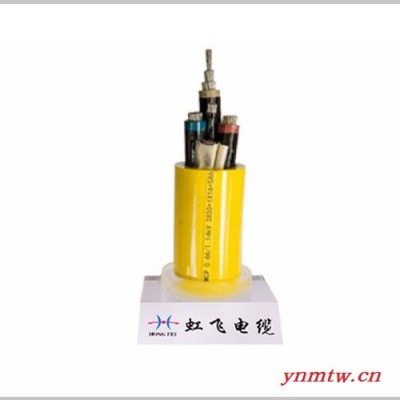

MCP型采煤机屏蔽橡套软电缆使用说明书
1、概述：
本说明书适用于额定电压1.9/3.3 kV及以下采煤机橡套软电缆（简称：采煤机电缆）。
采煤机电缆执行煤行业标准MT818.2-2009《煤矿用电缆 第2部分：额定电压1.9/3.3 kV及以下采煤机软电缆》，其型号、名称及使用范围见表1。型号中的“M”为煤矿用阻燃电缆的系列代号，“C”表示为采煤机用，“P”表示电缆具有分相的非金属绝缘屏蔽层。
表1
| 型 号 | 名 称 | 用 途 |
| MCP-0.66/1.14 | 采煤机屏蔽橡套软电缆 | 额定电压0.66/1.14 kV采煤机及类似设备的电源连接 |
| MCP-1.9/3.3 | 采煤机屏蔽橡套软电缆 | 额定电压1.9/3.3 kV采煤机及类似设备的电源连接 |
采煤机电缆结构如图1所示，规格见表2～表3。按标准规定：控制线芯应不少于3根，控制线芯截面推荐采用2.5 mm2和4 mm2，具体规格按用户要求，在表2～表3中控制线芯的芯数和截面均未显示。
1—动力线芯导体；2—地线芯导体及半导电层（MC型电缆可挤包绝缘层）；3—控制线芯导体；
4—绝缘； 5—动力线芯半导电屏蔽层（MC型电缆无屏蔽层）；6—外护套。
图1
表2
| 芯数×导体标称截面 mm2 | 标称厚度 mm | MCP-0.66/1.14 | ||
| 电缆外径 mm | ||||
| 动力线芯 | 地线芯 | 动力线芯绝缘 | 护套 | |
| 3×25 3×35 3×50 3×70 3×95 3×120 3×150 | 1×6 1×6 1×10 1×16 1×25 1×25 1×35 | 2.0 2.0 2.2 2.2 2.4 2.6 2.6 | 6.0 6.0 7.0 7.0 7.0 7.0 7.0 | 41.0～47.0 44.0～51.0 51.5～59.0 56.0～63.5 62.0～70.5 66.5～75.5 71.5～80.5 |
表3
| 芯数×导体标称截面 mm2 | 标称厚度 mm | MCP-1.9/3.3 | ||
| 电缆外径 mm | ||||
| 动力线芯 | 地线芯 | 动力线芯绝缘 | 护套 | |
| 3×25 3×35 3×50 3×70 3×95 3×120 3×150 | 1×10 1×10 1×16 1×25 1×25 1×35 1×35 | 2.8 2.8 2.8 3.0 3.0 3.2 3.2 | 6.0 6.0 7.0 7.0 7.0 7.0 7.0 | 44.5～51.0 48.0～54.5 54.0～61.5 60.0～67.0 65.0～72.5 69.5～77.5 74.0～82.5 |
2、电缆的结构与性能：
2.1 导体：
采煤机电缆采用性能符合GB/T 3956-2008《电缆的导体》中的第5种镀锡软铜导体。GB/T 3956-2008的规定见表4。在实际使用中，以导体实测截面或导体中单线的根数，作为判定电缆合格与否都是没有依据的。
表4
| 标称截面 mm2 | 导体中单线最大直径 mm | 20℃导体最大电阻 Ω/km |
| 4 6 10 16 25 35 50 70 95 120 150 | 0.31 0.31 0.41 0.41 0.41 0.41 0.41 0.51 0.51 0.51 0.51 | 4.95 3.30 1.91 1.21 0.780 0.554 0.386 0.272 0.206 0.161 0.129 |
2.2 绝缘：
采煤机电缆的绝缘：电缆的动力线芯绝缘为乙丙橡胶绝缘XJ-30A（90℃橡皮绝缘），其物理机械性能应符合GB/T 7594.8-1987中XJ-30A型的规定，电气性能主要是绝缘电阻常数，依材料和使用要求分别取不同值。
绝缘厚度控制两个指标：平均厚度和最薄点厚度。MT 818标准规定电缆绝缘厚度的平均值应不小于标称值（见表2～表3），绝缘的最薄处厚度应不小于标称值的90%－0.1 mm 。
采煤机电缆应经受表5规定的交流电压试验，其绝缘电阻最小值应符合表6规定。
表5
| 线芯类型 | 额定电压U0 / U kV | 试验电压(有效值) kV | 施加电压时间 min |
|
| 1.9/3.3 | 6.8 | 5 |
| 0.66/1.14 | 3.7 | ||
| 控制线芯 | —— | 1.5 |
表6
| 线芯类型 | 标称截面 mm2 | 20℃时绝缘电阻 MΩ·km 最小 | |
| 额定电压0.66/1.14kV及以下 | 额定电压1.9 / 3.3kV | ||
| 动力线芯 | 16 25 35 50 70 95 120 150 | 350 300 250 250 200 200 200 180 | — 450 400 350 300 250 250 250 |
| 控制线芯 | — | 100 | 100 |
2.3 护套：
采煤机电缆使用以氯丁橡胶或其他相当材料的混合物组成的，65℃重型不延燃橡皮护套（XH-03A），其物理机械性能符合GB/T 7594.7-1987的规定，护套厚度的平均值应不小于见表2～表3规定的标称值，最薄处应不小于标称值的85%－0.1 mm 。
2.4 屏蔽：
屏蔽采煤机电缆具有分相的非金属绝缘屏蔽层，与漏电保护系统相配合，起安全保护作用。
2.5 阻燃：
移动电缆的阻燃性能检验执行MT/T386-2011《煤矿用阻燃电缆阻燃性的试验方法和判定规则》。MT/T386-2011是目前已知的国内外严格的电缆阻燃性能试验方法标准，该标准规定了三种电缆燃烧试验方法：即单根垂直燃烧试验、负载条件下燃烧试验和成束燃烧试验。
单根垂直燃烧试验执行GB/T18380.12—2008等同IEC 60332-1-2:2004；负载条件下燃烧试验等效采用美国《联邦法规》30卷18.64章的规定，是将电缆通大电流加热至导体温升达204℃后开始的燃烧试验；成束燃烧试验就是我们俗称的所谓“阻燃试验”，执行GB/T 18380·34—2008等同IEC 60332-3-23:2000，对于采煤机电缆的规定是：动力线芯导体标称截面50 mm2及以上的应通过A类试验，其余应通过B类试验。
2.6 电缆机械性能：
采煤机电缆成品应经受抗冲击试验、抗挤压试验以及9000次弯曲而不发生短路和断路的试验。抗挤压试验和抗冲击试验的规定分别见表7和表8。
表7
| 动力线芯 标称截面mm2 | 冲击次数 | 挤 压 力 kN | |
| MCP-0.66/1.14 | MCP-1.9/3.3 | ||
| 16,25,35 50,70,95 120,150 | 2 3 3 | 30 | 40 |
表8
| 电 缆 型 号 | 动力线芯标称截面 mm2 | 冲锤质量 kg | 冲程 m | 冲击 次数 |
| MCP-0.66/1.14 MCP-1.9/3.3 | 16 | 20 | 0.75 | 2 |
| 25～35 | 1.1 | 2 | ||
| 50～150 | 1.5 | 3 |
备注：因市场价格浮动，具体价格请联系客服销售或者电话咨询为准！！！
