| 功能 | 支持通过网络交换机传送全高清1080P数字视频 |
|---|---|
| 系统 | 所有系统 |
| 接口 | 1 x RJ451 x DC9V电源接口等 |
| 端口 | 多端口KVM |
| 分辨率 | 1920×1080 / 1080p |
| 类型 | HDMI高清KVMA广播系统 |
| 品牌 | HASUS（海硕） |
| 型号 | AVI-HX120R |
HDMI高清KVMA广播系统
型 号：
AVI-HX120T--- HDMI高清KVMA广播系统发射端，支持通过网络交换机传送全高清1080P数字视频， 支持一对多、多对多、多对一广播传输。
AVI-HX120R--- HDMI高清KVMA广播系统接收端，支持通过网络交换机接收全高清1080P数字视频，支持一对多、多对多、多对一广播传输。
AVI-HX120W--- HDMI高清KVMA广播系统接收端，支持通过网络交换机接收全高清1080P数字视频， 支持一对多、多对多、多对一广播传输，支持电视拼接墙功能。
AVI-HX120C--- HDMI高清KVMA广播系统管理控制端，可对系统内设备进行管理控制及参数设置。
产品简介：
AVI-HX120 HDMI高清KVMA广播系统是全高清1080P HDMI KVM矩阵切换器/拼接墙系统，能满足使用者各种不同的视频显示应用需求；HX120系统不仅提供一对一传输，透过网络交换机，还能扩展到一对多、多对一、多对多与电视拼接墙显示传输；透过红外遥控、HDMI CEC、浏览器，都能轻松实现控制每一台屏幕的画面，每秒高达60张的画面更新速度，让画面更流畅，独特的影像切换技术，完全克服切换黑屏现象的发生。
AVI-HX120 HDMI高清KVMA广播系统由发射端HX120T、接收端HX120R、拼接屏接收端HX120W、管理控制端HX120C组成，支持HDMI数字分辨率高达1920×1080 / 1080p全高清视频信号。
AVI-HX120 HDMI高清KVMA广播系统适用展览室，工作楼层，商场，指挥和控制中心，广泛应用于电力、银行、铁路、机场等高清视频延长的应用场所。
产品图片：

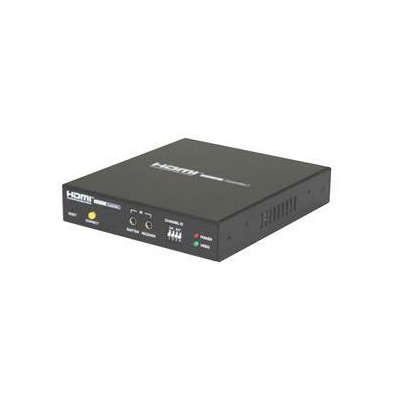

发射端前视图
发射端背视图
接收端前视图
接收端后视图
产品功能：
1、支持HDMI KVM、音频和麦克风、RS232、USB HUB讯号延伸；
2、透过单一CATx UTP线材，可延伸达100米远，透过网络交换机，支持一对多、多对一、多对多与电视拼接墙显示传输；最多支持256*256组视频传输；
3、数字视频分辨率支持高达1920 x 1080 / 全高清（Full HD）1080p；
4、USB 2.0端口可以通过IP延长USB键盘、鼠标或其他USB 2.0设备，USB HID设备完全兼容任何键盘、鼠标和支持Camera、存储、打印机、 多媒体、USB HUB等USB设备；
5、可选择图形模式/视频模式，图形模式对图形显示进行了优化，视频模式是最好的视频流动态变化显示模式；采用先进差分技术，支持视频自动补偿调整，可更好的适用多种苛刻环境下的应用；数据传输支持DDC,支持EDID1.3版本；
6、支持双向红外控制、7.1声道、RS232传输及8*8拼接墙显示输出；

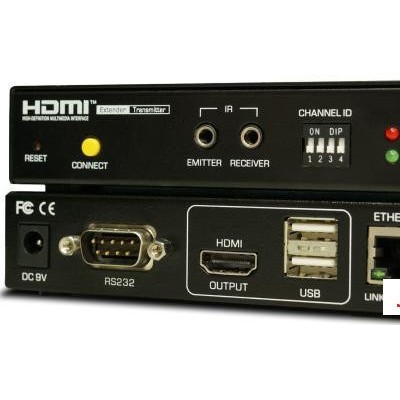

产品面板功能说明：
| 编号 | 组件 | 说 明 |
| 1 | 重置键 | 使用细针压按此钮重新启动。 |
| 2 | 联机钮 | 当指拨开关重设后，压按此钮重新连接发送器和接收器。 |
| 3 | 装置钮 | ■ 当 USB 周边装置插入控制台端接收器时，压按此钮。注意 : 在 USB 周边装置插入后，请确认装置指示灯 ( 编号 8) 的状态。装置指示灯 ( 编号 8) 未亮起代表插入的装置并未被侦测到。如有此状况，请按此钮重新连接。 ■ 压按此钮更新目前所连接的屏幕 EDID。欲进行 EDID 更新，请先移除接收器电源，按住此钮后重新供电。当电源指示灯亮起后，放开此按钮. |
| 4 | 红外线接收器连接孔 | 连接到红外线接收器。 |
| 5 | 红外线发射器连接孔 | 连接到红外线讯号发射器。 |
| 6 | 指拨开关 | 四向指拨开关，供发送器和接收器配对用。 |
| 7 | 影像指示灯 | 亮起代表影像显示正常。 |
| 8 | 装置指示灯 | 亮起代表控制台端的装置已经被链接 ( 压按装置钮之后 ) 。 |
| 9 | 电源指示灯 | 亮起代表装置已经供电。 |
| 10 | 电源插孔 | 连接到电源供应器。 |
| 11 | RS232 端口 ( 公头 ) | 连接 RS232 装置。 |
| 12 | HDMI 输出 | 连接到显示设备。 |
| 13 | USB Type-A 端口 | 连接 USB 周边装置。 |
| 14 | RJ45 端口 | 连接发送器与接收器。 |
| 15 | RS232 端口 ( 母头 ) | 连接到计算机。 |
| 16 | HDMI 输入 | 连接影像来源 / 计算机。 |
| 17 | USB Type-B 端口 | 连接到计算机。 |
AVI-HX120C面板示意图：
| 编号 | 组件 | 说明 |
| 1 | 电源指示灯 | 亮起代表装置已经供电。 |
| 2 | 电源插孔 | 连接到电源供应器。 |
| 3 | MINI USB Type-A 端口 | 软件下载端口 |
| 4 | USB Type-A 端口 | 连接USB键盘、鼠标 |
| 5 | RJ45 端口 | 连接系统内网络交换机 |
| 6 | HDMI 输出 | 连接到显示设备 |
| 7 | 音频端口 | 连接音频设备 |
连接示意图：
技术规格：
| 型号 | HX120T | HX120R/HX120W | HX120C | |
| 组成单元 | 1 x HX120T (发送单元) | 1 x HX120R/W (接收单元) |
| |
| PC 连接数 | 1 | No | No | |
| 端口 | 1 x HDMI 母头 1 X RS232母头 1 x RJ45 1 x DC9V电源接口 | 1 x HDMI 母头 1 X RS232公头 1 x RJ45 1 x DC9V电源接口 | 1 x HDMI 母头 1 x RJ45 1 x DC9V电源接口 | |
| LED指示灯 | 1 x 电源 (红色) 1 x 连接 (绿色) | 1 x 电源 (红色) | ||
| 切换按钮 | 2 x 瞬时切换，1 x 4 Position Dip Switch | No | ||
| 视频分辨率 | 1920 x 1080@60Hz/ Full HD 1080p – 100M/ 330ft. | |||
| 工作温度 | 0 ~ 40℃ | |||
| 储存温湿度 | -20 ~ 60℃/0~90% RH, 非冷凝 | |||
| 外形尺寸 | 139 x 119 x 25 mm（L×W×H） |
| ||
| 外壳 | 金属外壳 | |||
| 电源适配器 | DC 9V | |||

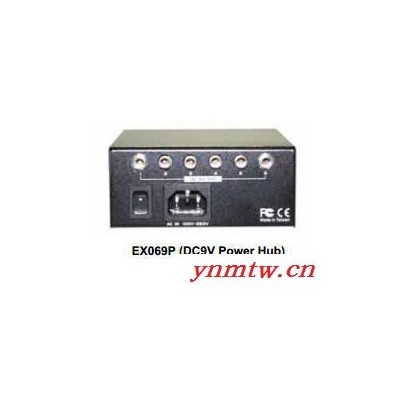

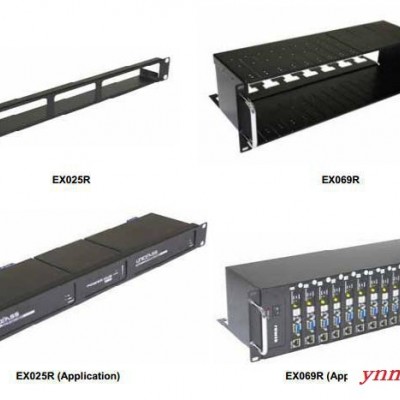

选购配件：
