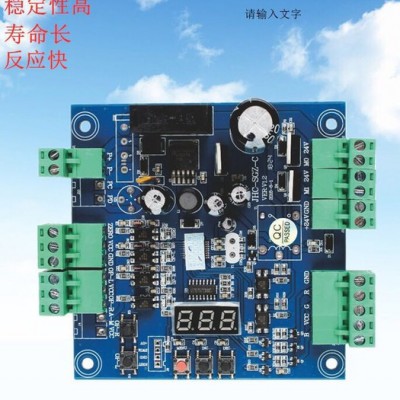

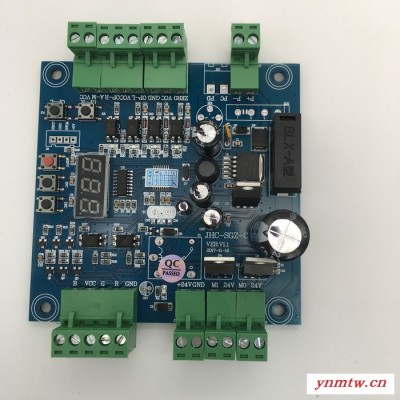

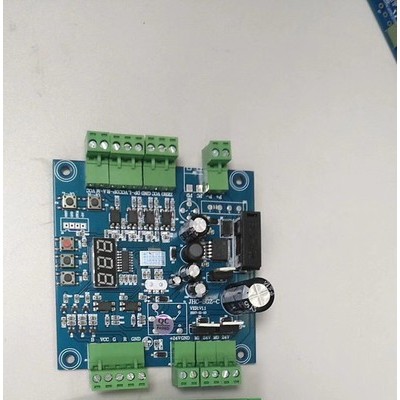

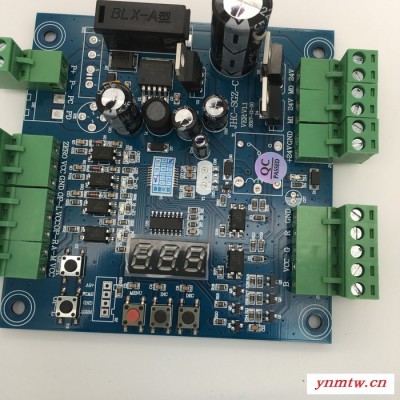

捷红昌JHC-SGZ-C三辊闸主板_三辊闸控制器 通道闸机控制器 工地通道闸机LED系统控制生产厂家

电源输入	AC12VAC20V两组电压
通讯接口	UART，开关信号
操作温度	-20~+85
功能显示	高亮数码管
PCBA尺寸	L145xW115xT35mm
工作电压	24V
种类	三辊闸控制器
品牌	捷红昌
型号	JHC-SGZ-C
加工定制	是

                                                         LED款三辊闸参数说明

 菜单设置说明

控制板按键：“MENU”菜单键、“INC”上/加键、“DEC”下/减键三个操作按键。

各功能键功能说明：

“MENU”键：1：在待机界面中长按此键可进入系统菜单:2：在系统菜单界面，选择相应菜单后按该键进入该菜单参数设置界面:3：在菜单设置完毕后按此键保存参数并退到系统菜单界面。

“INC”键：向上翻选择系统菜单和设置参数时+1的功能

“DEC”键：向下翻选择系统菜单和设置参数时-1的功能

 NOTE:在系统菜单和菜单设置界面，在5秒内无按键操作，系统自动退出菜单到待机界面。



例如要更改闸机通道通行时长操作：

1、长按“MENU”键进入系统菜单，用“INC”、“DEC”键分别向上和向下翻选中“F 01”菜单（菜单说明见下）。

2、按“MENU”键进入通道时长设置界面。

3、用“INC”、“DEC”键分别向上和向下加减参数值。

4、设置完成后，按“MENU”键保存。

5、退出菜单：将菜单翻选到“F 10”菜单，按“MENU”键手动退出菜单或5秒不操作按键自动退出菜单。

三棍板参数设置说明：

控制板上电后LED屏上显示<Run>。

A.   系统菜单说明： 1.     “F 0 1”：

设置通道通行时长。在该设置时长内人通过闸机后时长自动清零，若无人通行，时间到闸机自动关闸。（系统默认5秒）

2.     “F 0 2”

允许和禁止通道通行。0：左右开闸全部禁止。1：全部允许。2：左开闸禁止，右开闸允许。3：右开闸禁止，左开闸允许。（默认全部允许）

3.     “F 0 3”

闸机工作模式。0：自由通行（转闸上常用）  1：掉电落杆（默认掉电落杆）

4.     “F 0 4”

记忆功能。开启或关闭出入口通行时是否具有记忆功能，一般用于刷卡开闸时，在一个人刷卡还未通过的情况下，是否记忆其他人的刷卡情况。“禁止”则为一个刷卡人通过以后，第二人刷卡才能有效；“允许”则为多少个人刷卡即允许连续多少个人通过。（默认禁止）

5.     “F 0 5”

反复开闸关闸测试，主要用于测试闸机控制板稳定性和老化测试。

Note :在测试模式，按MENU键退出测试



6.     “F 0 6”

LED工作设置。1：闪烁模式，（主板默认设置为0）；0：常亮模式。

7．“F 07”

     恢复出厂设置。主板所有参数恢复到出厂设置。显示---

8.“F08”

 退出菜单。或5S内无按键操作自动退出。显示E--
