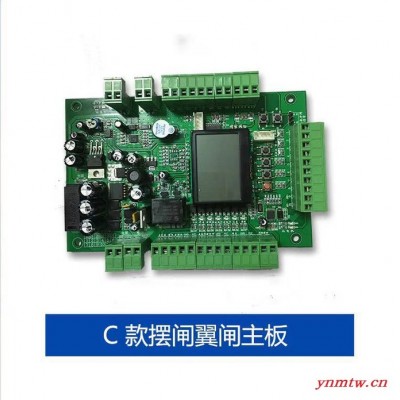

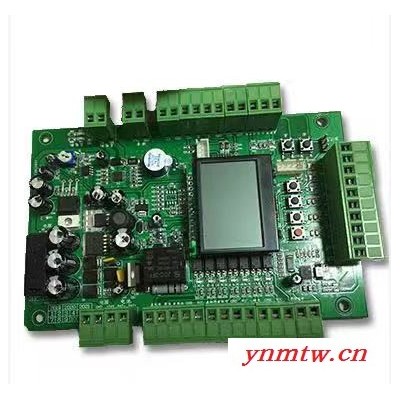

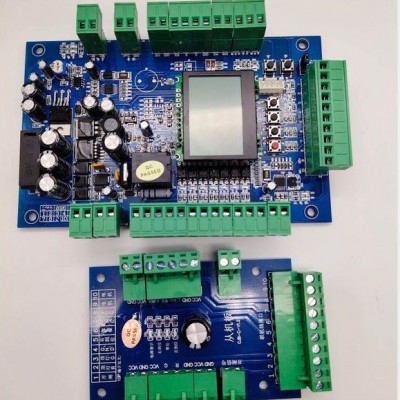

人行通道闸 摆闸控制主板 通道闸智能摆闸控制器 防撞摆闸 门禁系统 立式摆闸主板

   C款摆闸/翼闸使用说明书

1)电源电压：AC220±10% V、50HZ

2)驱动电机：直流电机 DC24V/40W

3)工作环境温度：-15OC - 60 OC

4)相对湿度：相对湿度≤90%、不凝露

5)输入接口：12V电平信号或脉宽＞100ms的12V脉冲信号驱动电流＞10mA

7)保险管规格： 250V/5A

8)通行速度： 30人/分钟（常开模式）、20人/分钟（常闭模式）

9)闸门开、关时间： 翼闸0.8秒，摆闸1－2秒

系统参数设置操作说明

闸机板参数设置说明：

控制板上电后LCD屏上显示默认状态，默认状态显示控制板此时的“工作模式”（摆闸，对开摆闸，翼闸三种工作模式），以及出，入口通行次数等参数。

控制板上共有4个操作按键，“菜单/确定”“上”“下”“确定”“取消”。

按键说明：

菜单/确定：用于进入菜单项设置项与确定当前修改值

上  ：用于向上移动菜单项

下  ：用于向下移动菜单项

取消：用于返回上一级菜单或取消当前操作
