         本plc可编程控制系统庞大，外部I/O，模拟量比较多，共24个点要进行恒温恒湿PID运算，初步决定选用S7-300来做本系统，可很容易的完成任务，但客户反映S7-300plc自动化控制系统设计成本太贵，后从经济上出发决定选用西门子S7-200去做plc编程控制，但是S7-200一个CPU无法带这么多模块及完成这么多的功能，并且一个CPU多可做8组PID运算，但是西门子PLC良好而强大的通信功能可以完成此任务。后决定 采用廉价的西门子微型PLC S7-200 用通信交换数据完成此任务。

plc编程控制总共配置如下：

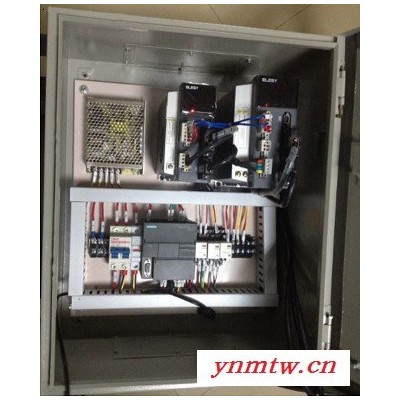

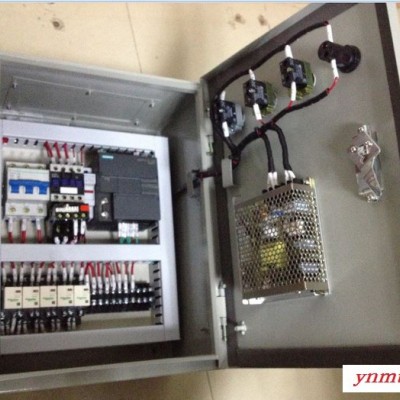

         本plc自动化控制系统设计配备4个站点，选用4个CPU主机，相互交换数据，处理，PLC选择晶体管DC 型进行PID输出 。

1号站点：

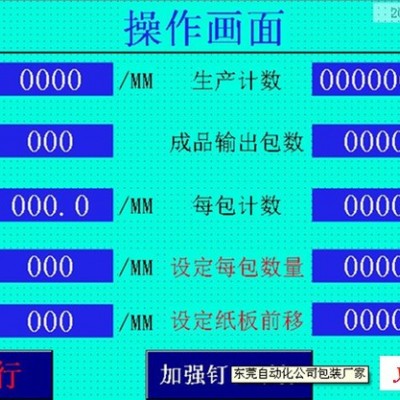

          人机介面（HMI），进行数据总显示，实行人机对话总操作，实现4个站点的人机设定及显示对话 ；

2号站点：
      Ⅰ，CPU224 XP     1个
      Ⅱ，EM223             16入16出模块1个
      Ⅲ，EM222              8入8出模块1个
      Ⅳ，EM222              8输出1个
      Ⅴ，EM235              模拟量输入输出模块1个
      Ⅵ，EM231              模拟量模块1个
      Ⅶ，EM231              热电偶模块2个
       本站点定为2号站，本站进行8组PID运算，及总数据交换中心，CPU本身用一个模拟点；

3号站点：
     Ⅰ，CUP224 XP      1个
     Ⅱ，EM232               共7个模拟量模块
      本站点为3号站，  本站共进行8个PID 运算，CPU本身用一个模拟点 ；

4号站点:
     Ⅰ，CUP224 XP       1个
     Ⅱ，EM232              共7个模拟量模块
      本站点为4号站，   本站共进行8个PID 运算，CPU本身用一个模拟点 ;

5号站点:
     Ⅰ，CPU224              1个
     Ⅱ，EM231                 模拟量一个
       本站为5号站，本站共进行一个PID运算 ；
