汉控KT 中央空调 DCS/PLC控制系统，空调净化自动化控制系统

一、   概述

本控制系统采用西门子的PLC和WINCC监控软件。具有操作简单、运行可靠、参数设定简便等优点。传感器和电动阀门主要采用的品牌为：德国SIEMENS，美国HONEYWELL。

本系统实现对空调机组系统及相关电动风阀的连锁控制。

群控系统的主要特点：

1.高效、节能：系统根据温湿度情况，自动调整阀门开度和风冷机组启停。

2.自动化程度高：各项控制参数一经设定后，即可实现无人管理情况下的全自动连续运行，故障自动报警。

3.使用简单、方便：由于设备全部控制功能集中在了一台控制器中，所有的连锁及协调全在控制器内完成，用户每次使用时只需按下运行键即可实现由开机过程至正常运行的全部操作。

4.安全、可靠：整套系统在设计上采取了软手动和全自动控制方式，最大限度的保障了用户的正常应用。

5.易于维护： 控制器采用了模块化结构，且带有故障自诊断软件。具有初级电工知识的人员经一般培训，即可完成现场级维修。

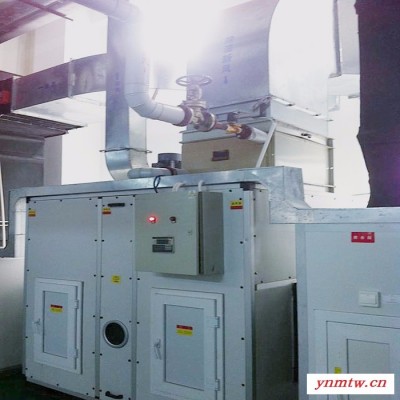

中央空调集中监控的内容包括中央空调系统中所有相关的设备和与之相关的物理量或状态。这些设备包括：

1)       风机：1台；

2)       送/回风温湿度：各1台；

3)       送风电动阀 ：1台；

4)       回风电动阀 ：1台；

5)       新风电动调节阀：1台；

6)       排风机；2台；

7)       除尘风机：2台；

8)       蒸汽调节阀：2台；

9)       压差传感器5个；

10)   工作状态切换电动风阀：3台；

1)       开送风阀和回风阀；

2)       工作模式判断；

3)       开风机；

4)       开排风机和除尘风机；（消毒模式不工作）

4．       关闭顺序

1)       关闭排风机和除尘风机

2)       风机关闭

3)       送风阀和回风阀关闭

4)       其他风阀关闭

系统的操作方式分软手动操作和全自动控制三种操作方式，但系统的每个设备只能处于一种操作模式下，两种操作方式不能同时进行；软手动当现场设备有故障情况下，检修设备时采用的控制模式；在全部设备正常条件下才用自动控制模式；

1．       全自动控制模式：

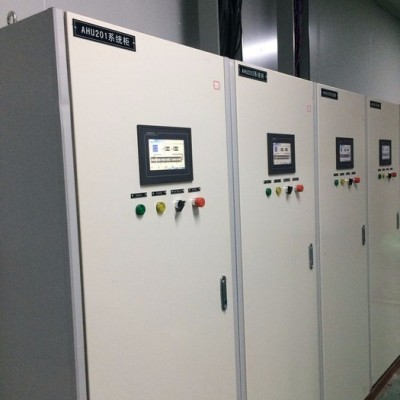

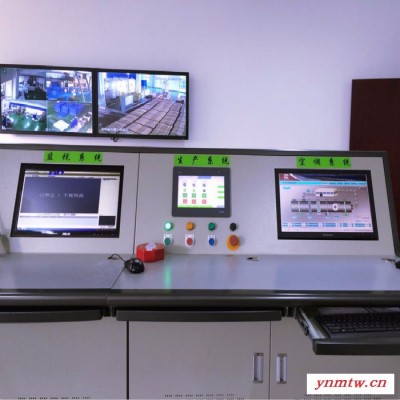

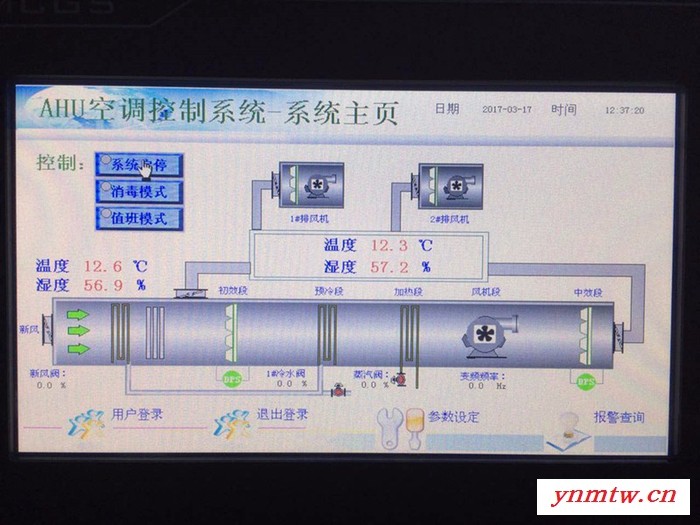

当现场设备有正常无故障条件下，把现场设备配电柜送上电源，再把电脑旁边的通讯盒A53电源插在插座上，送上电源后，在通讯盒上PWR指示绿灯会常亮，再启动电脑，运行监控软件WINCC，就可以看到传感器的数据和设备的状态，先检查设备是否处在自动状态，点击设备弹出对话框就可以看到该设备的处在手动或自动的控制状态。 检查温度和湿度是否需要修改，然后检查无误后，点击风机图片，在弹出对话框内点击启动按钮。就会看到先开风阀，70秒后风机启动，加热阀和加湿阀根据送风和回风温度和湿度和设定温度和湿度进行PID运算后来调节加热阀和加湿阀。

2．       软手动控制模式：

软手动控制模式是在电脑上点击画面上的风机图片，就会弹出对话框，再点击手动，控制模式就会显示手动控制模式，这样就可以对每个设备单独控制，蒸汽阀门的控制也是如此，可以手动设定开度大小。注意： 此模式只在检修设备时采用，正常情况不采用此模式。

1. 正常运行时：

a.电动风阀控制：DF-1-1全开，DF-1-2～DF-1-4关闭，电磁阀DF-1-5关闭。

b.设备启停控制：空调机组正常运行，排风机和除尘器均正常运行。

c.温湿度控制：调节冷冻管路、蒸汽加热管路和蒸汽加湿管路的阀门开度，实现回风恒温恒湿控制（温湿度参数可调）。

d.风机运行频率为47Hz左右;

2. 消毒运行时：

a.电动风阀控制：DF-1-1全关，DF-1-2～DF-1-4开启，电磁阀DF-1-5开启（当臭氧浓度达到设定值时关闭）。

b. 设备启停控制：空调机组消毒运行，排风机和除尘器均停机。

c. 温湿度控制：调节冷冻水管路、蒸汽加热管路和蒸汽加湿管路的阀门开度，实现回风恒温恒湿控制（温湿度参数可调）。

d.风机运行频率35Hz左右；

3．值班运行时：

a. 电动风阀控制：DF-1-1开度10%，DF-1-2～DF-1-4开启，电磁阀DF-1-5关闭。

b. 设备启停控制：空调机组值班运行，排风机和除尘器均停机。

c. 温湿度控制：调节冷冻管路、蒸汽加热管路和蒸汽加湿管路的阀门开度，实现回风恒温恒湿控制（温湿度参数可调）。

d.风机运行频率35Hz左右，（可以手动设定，根据实际需要）

备注:本产品为非标定制商品，实际报价按客户具体要求而定
