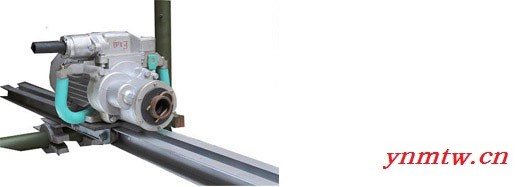

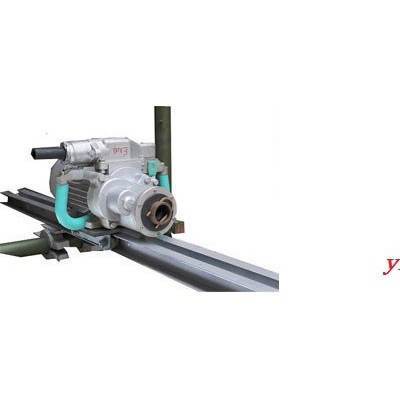

ZM25J隔爆型架柱式煤电钻

ZM25J隔爆型架柱式煤电钻

1．概述

1．1产品特点

ZM25J隔爆型架柱式煤电钻按照GB3836.2.《爆炸性气体环境用电气设备第2部分隔爆型"d"》等标准设计制造的。该电钻具有钻孔速度快、省力、生产效率高；不闷钻，电机寿命长，维修量小；钻孔时钻屑呈颗粒状，粉尘小，明显改善了工人劳动环境等的优点。

1.2 主要用途及适用范围

ZM25J隔爆型架柱式煤电钻（以下简称电钻）是介于凿岩机和煤电钻之间的产品，适用于有甲烷或煤尘爆炸危险的矿井中,可在硬度f<7以下的软岩、半煤岩、硬煤以及轻质混凝土上钻孔,也可用于煤矿煤层探水、瓦斯探测等,还可用于放顶煤采煤工艺的顶板钻孔(液压支架、悬移支架以及轻型液压支架等),更适用于采煤工作面的过顶、卧底等。

电钻也适用于冶金矿山、非金属矿山(石膏矿、硫铁矿等)、开凿隧道、公路建设、兴修农田水利以及山区果树栽培等。

1.3引用标准

GB755 旋转电机 定额和性能

GB/T1032 三相异步电动机试验方法

GB/T2423.4 电工电子产品环境试验 第2部分： 试验方法 试验Db：交变湿热（12h+12h循环）

GB3836.1-2000 爆炸性气体环境用防爆电气设备 第1部分：通用要求

GB3836.2-2000 爆炸性气体环境用防爆电气设备 第2部分：隔爆型电气设备“d”

GB3836.3-2000 爆炸性气体环境用防爆电气设备 第3部分：增安型电气设备“e”

GB/T4942.1 旋转电机整体结构的防护等级(IP代码) 分级

GB/T13813-2001 煤矿用金属材料摩擦火花安全性试验方法及判定原则。

AQ 1043-2007 矿用产品安全标志标识

MT31 煤电钻开关。

MT/T154.2 煤矿电器设备产品型号编制方法和管理办法。

MT818.8 煤矿用阻燃电缆 第1单元：煤矿用移动类阻燃软电缆 第8部分：额定电压0.3/0.5kV。

1.4 使用环境条件与工作条件

1.4.1 海拔高度不超过1000m；

1.4.2 周围空气温度不超过-20℃～+40℃；

1.4.3 周围空气相对湿度（95±3）% RH（25℃时）；

1.4.4 周围空气中含有甲烷，煤尘等爆炸性气体。

1.5型号含义

1.6防爆型式
矿用隔爆型、防爆标志“ExdI”;
2、基本性能参数
电钻的基本性能参数见表1
表1 基本性能参数
