   康吉森ZK-3000 DCS控制系统采用**先进的控制网络技术和开放性标准，高性能的微处理器和**的嵌入式设计技术、软件设计技术。ZK-3000 DCS控制系统采用可靠性设计技术：容错设计技术（冗余和热插拔技术）和热设计、耐环境设计、电磁兼容设计、降额设计等，保证系统的安全性和可用性。

康吉森ZK-3000 DCS控制系统简介

   康吉森ZK-3000 DCS控制系统采采用可靠性设计技术：容错设计技术（冗余和热插拔技术）和热设计、耐环境设计、电磁兼容设计、降额设计等，保证系统的安全性和可用性。康吉森ZK-3000 DCS控制系统采将现场总线、OPC和IEC6113-3等开放性标准作为系统的核心技术，从而使系统提供了更强的开放性和系统集成性。

? 康吉森ZK-3000 DCS控制系统采基于ZK-3000 DCS控制系统的技术基础。针对中小规模系统的特别设计，提供了优化的DCS解决方案，使ZK-3000 DCS具有更高的性价比，使用更加便捷。

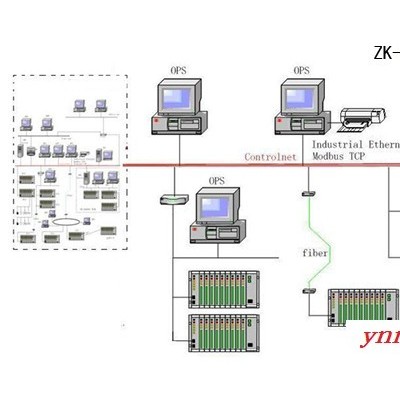

zk-3000 DCS控制系统体系结构

   ES(工程师站）运行Windows7/WindowsXP网络平台上，实现系统的组态及实时监控功能。SOPS(系统操作站）运行Windows7/WindowsXP网络平台上，实现系统的监控功能。
 FCS(现场控制站）是直接与现场打交道的I/O处理单元，完成工业过程的实时数据采集和自动控制功能。控制站可冗余配置。ZK-3000 DCS控制系统可直接通过工业以太网或通过OPCSERVER服务器无缝地和第三方DCS系统或SIS设备相连。

ZK-3000 DCS控制系统主要性能

1.工作环境
??工作温度：-10℃～60℃
??存放温度：-40℃～85℃
??存放湿度：≤95%（无凝露）
??高度：海拔2500m
??振动：工作时0.1”振幅：≤17Hz
??3G峰值冲击：≤500Hz
??不工作时0.2”振幅：≤17Hz
??3G峰值冲击：≤500Hz
?2.电源
??现场控制站：可以双路供电，180～260Vac**大600W
??操作站：200～250Vac，50Hz**大500W
??控制器和IO卡件箱直流供电：5V功率150W(可选冗余配置)
??外部直流供电：+24Vdc功率120W(可选冗余配置)
?3.接地电阻
??接地电阻<4Ω
??单点接地
?4.**度
??模拟量输入大信号误差：≤0.1%
??模拟量输入小信号误差：≤0.3%
??模拟量输出误差：≤0.3%
?5.抗干扰能力
??模入通道共模干扰抑制比：≥120db
??模入通道差模干扰抑制比：≥60db
??隔离电压：≥1500V
?6.网络性能
??I/O网络通信速率：1Mbps
??过程控制网络通信速率：100Mbps
?7.实时性
??实时数据扫描周期：开关量20ms；模拟量50ms
??采样和控制周期：20～5000ms
??实时画面响应时间：＜1s
?8.可靠性措施
??冗余电源
??冗余过程控制网络
??冗余过程控制器卡
??带电更换板件
??操作站互为备份。
