                                          ZBZ系列矿用隔爆型照明信号综合保护装置

一、适用范围

适用于煤矿井下127V照明及信号负载的电源控制，并具有短路保护 、漏电动作、漏电闭锁及电缆绝缘危险指示等综合性的隔爆型电气设备。三合一结构形式，可以代替现有的10KVA干式变压器及手动隔爆开关的多体控制方式，二合一结构形式可与现有的10KVA干式就压器配套使用。

二、型号意义

三、工作条件
  （1）海拔高度不超过2000米；
  （2）周围介质温度不高于＋40℃，不低于－20℃；

  （3）周围空气的相对湿度不大于95%（＋25℃时）；

  （4）在无强烈颠波振动以及垂直华倾斜度不超过15度的地方；

  （5）在无足以腐蚀金属和破坏绝缘的气体与蒸气的环境中；

  （6）可用于有甲烷和煤尘瓦斯危险的矿井中；

  （7）能防止水和液体浸入的地方。

四、结构概述

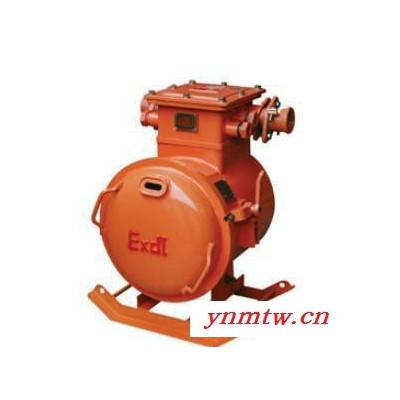

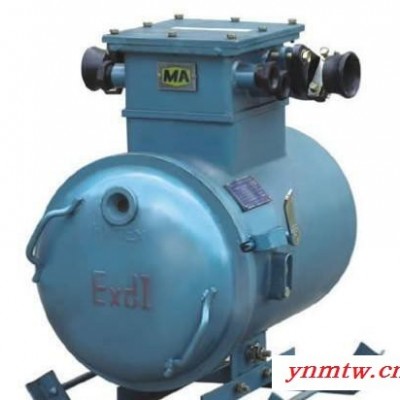

   综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。壳盖与壳身采用转盖止口结构。壳上部有一接线箱作为引进出电缆用。外壳右侧装有操作隔离开关的手柄、启动及停止接扭和检验短路、漏电保护系统是否有效的试验按钮。并有可靠的机械联锁装置，保证当隔离开关闭合时，壳盖打开时，隔离开关不能闭合。壳盖上方有一透视镜，可以从外面观察状态指示灯。主变压与机壳的连接采用滑道结构，检修方便。

主要元件的作用：

    1、隔离开关1K：正常情况下仅作隔离电源之用，不允许带负荷操作。在故障状态下，可分断主变压器的6倍额定电流3次。

    2、一次熔断器1RD、2RD：对主变压器作短路保护。

    3、二次熔断器3RD、4RD：127V系统后备保护。

    4、控制电路熔断器5RD：保护控制变压器。

    5、交流接触器CKJ用于控制127V信号系统负荷的通断。

    6、电流互感器LHZb、LHZc用于照明系统保护取样。

    7、电流互感器LHxb用于127V信号系统短路保护信号的取样。

    8、主变压器ZB：127V动力电源。

    9、控制变压器KB：综合装置保护系统的低压电源。

    10、电子线路插件：由保护电子元件组成，用于实现装置各保护功能。

    11、控制试验按钮QA、TA：用于控制负荷的接入和分断及试验保护功能是否正常。

    12、发光二极管LED1～6：用于正常工作及故障状态指示。

     13、直流继电器J：作为保护电路终端执行元件。

五、主要参数

1、表1：主变压器参数

 表2:照明短路保护参数

表3:信号短路保护参数

2、主要技术技能

（1）综合保护装置具有过载、短路、漏电保护及远方控制停送电等功能。

（2）具有运行及故障状态等显示装置。

（3）具有检查保护系统是否有效的试验按钮。

3、外形尺寸及重量：740×710×520mm:125Kg(4KVA)、740×710×520。mm:105Kg(2.5KVA)。

六、安装、使用及维修

严禁带电开盖，严禁损伤隔爆面！

  1.设备拆箱后，应检查各电器元件，有无因在运输途中受振损坏、脱落和受潮现象，如有上述情况发生，需经处理后方可使用。

  2.接线方式：出厂时产品主变压器均按660V/127V方式接线。如在380V网络工作，需将主变压器拉出外壳，按图（三）所示进行改接电缆的连接及漏电电阻的整定，按图4进行。接线前用500伏兆欧表测量高低压侧绝缘电阻值，应不低于5MΩ。

  3.ZBZ型综合装置下井使用前需在地面上进行检查试验。

  4.安装前应检查设备的完好性，并在地面进行漏电、短路保护的动作试验。短路保护振荡线圈出厂前以整定蜡封，不可随意启封。

  5.主变压器接线方式：出厂时主变压器均按660V/127V方式接线，如果用在380V网络工作时，需将主变压器搬出外壳进行改线。

  6.综保接线在上接线室，L1-3为入线端子，D4、D5、D6为出端，FD为辅助接地端子。

  7.使用中如出现误动作或按下试验按钮产品拒动时，可更换晶体管线路板插件试之。

  8.CJ触点有一定使用寿命，操作严惩时，应及时更换。

  9.本装置在井下使用时，严禁将接触器三个主要点短接或以机械外力方式使主接点强行闭合，否则将会烧毁线路板插件。

  10.安装时主接地和辅助接地必须接地良好，间距大于5㎜。

  11.装置接入网络，检查后送电，并进行漏电及短路保护动作试验。

  12.本产品连续使用中，每班应进行一次保护性能试验。

  13.装置应定期检修，保护好隔爆面。开盖前应先切断电源。

七、产品运输及保管

1.产品在运输过程中，不应有剧烈的振动，撞击和倒放。
2.产品不得曝晒、雨淋并应存放在空气流通，温度不高于+50℃，不低于-3℃和相对湿度不大于95%及无腐蚀性气体的环境中。

八、订货须知

1.装置的型号；2.订购台数；
