| 改造后电压等级 | 400VAC±10％ |
|---|---|
| 电机额定功率 | 4.8KW |
| 电机额定转矩 | 28NM |
| 类型 | 风力发电机组 |
| 品牌 | 湖南拓天 |
| 型号 | 直流改交流变桨控制系统 |
| 加工定制 | 否 |

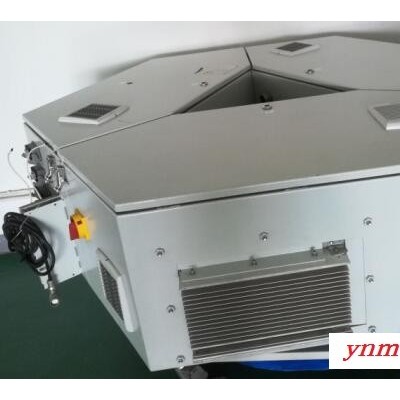

直流改交流变桨控制系统
一、直流变桨系统的问题描述
1、直流电机结构复杂，碳刷寿命短，使用维护不方便。
2、后备电源采用蓄电池方案，后期维护成本高。
3、电池充电管理单元充电效率低，充电时间长，影响风机安全性。
4、采用硬件的逻辑控制单元对正常变桨与紧急收桨进行逻辑控制，可靠性低。
5、伺服驱动器无通讯，不方便故障诊断。
二、解决方案
1、永磁式同步电机具有结构简单、体积小、重量轻、效率高的特点。
2、采用超级电容作为后备电源，使用寿命长、维护简单方便、充电时间短。
3、采用TT三合一驱动器，提高系统可靠性与稳定性。
4、系统设计结构简单，维护简单、方便。
三、 交流变桨系统原理框图
四、案列说明
2016年9月、10月我司分别在内蒙古红牧风场、河北坝头风场成功改造3套湘电XE72风机，运行稳定，无任何故障，为业主取得良好经济效益。

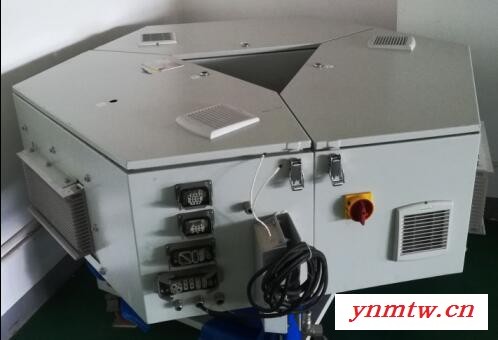

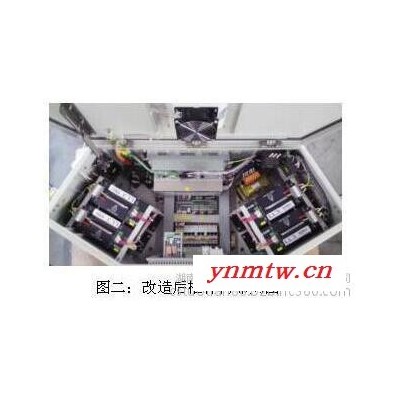

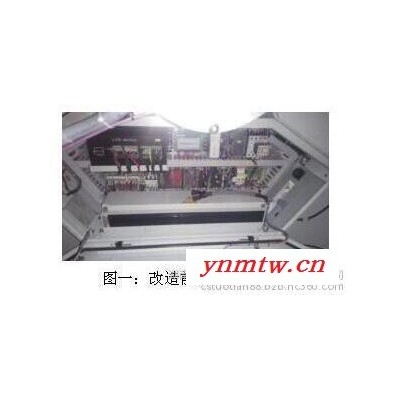

改造前后数据对比如下图：
| 改造前 | 改造后 | |
| 系统结构 | 直流变桨系统 | 交流变桨系统 |
| 主要控制器 | 变桨PLC、变桨驱动器、紧急逻辑控制器 | TT三合一驱动器 |
| 后备电源 | 蓄电池组 | 超级电容 |
| 变桨电机 | 直流电机 | 交流同步电机 |
| 电压等级 | 160VDC±10％ | 400VAC±10％ |
| 电机额定功率 | 3.5KW | 4.8KW |
| 电机额定转矩 | 11NM | 28NM |
| 系统故障率 | 高 | 低 |
